梁板配筋图问题
这是梁板配筋图 ，图中箭头标的是墙吗 ，对照这个详图怎么定义绘制 ， 还有两个标高指的是？ 麻烦用图跟我详解下 谢谢
全部回答
(5)
首答仅用{{minutesHtml}}
-
4.20m处是梁的标高。4.30m是板的标高。750的轴线位置应该是4.2的标高
2015-04-30 15:26:43
-
答：如果下面的剖面与上图是同时表达一位置时，侧设计图标高错误，与设计沟通才能确定采用那下个标高了。
2015-04-30 16:15:44
-
两个标高分别指的是两块板的顶标高
2015-04-30 16:15:47
-
这是梁板配筋图 ，图中箭头标的是墙吗 ，对照这个详图怎么定义绘制 ， 还有两个标高指的是？ 麻烦用图跟我详解下 ？
答：这两张图，第一张是混凝土板的示意图，标注了板的部位，板的两个部位的标高。板厚及不同高度的处理，还要查看结构施工图GS-14页，10号节点图，才能看明白。你截图上面所示部位，两个意思是板顶标高。下面那个所示部位，是梁还是墙，在梁里或者墙里看，这里你什么也看不明白。第二张图，是个立面节点图，要和其它标有节点图符号配合看，才能看明白部位，及所标含义。如下截图

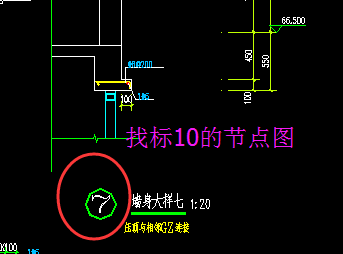

看图纸GS-14页 节点10号

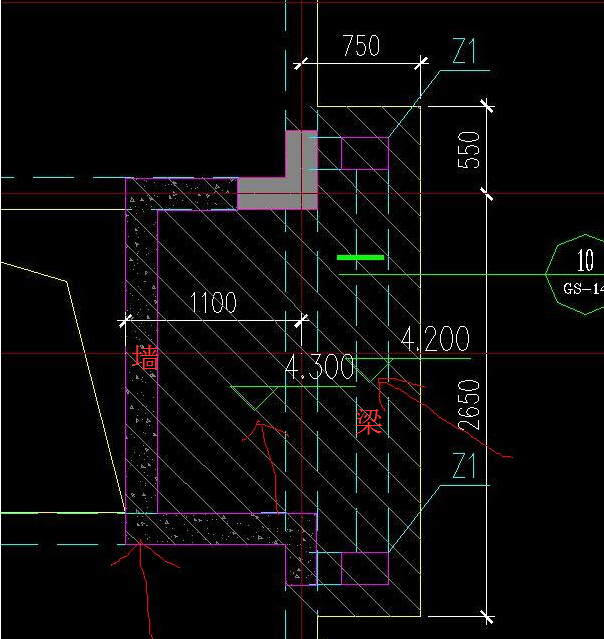

看图纸GS-14页

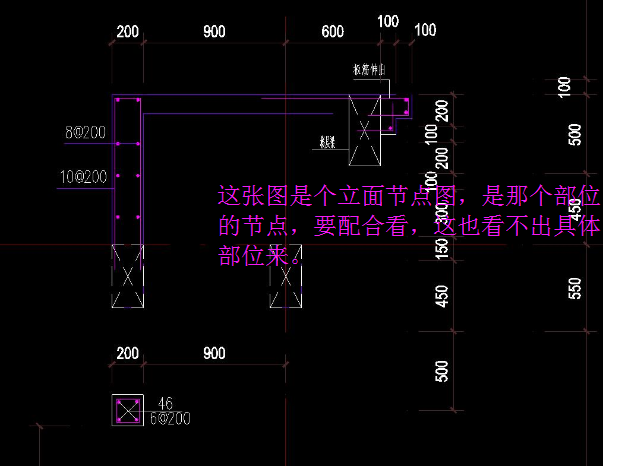

图纸标注意思
2015-04-30 16:59:49
-
只是这张图来看的话，应该都是板的标高，这说明1100mm位置的板标高是4.300.750的板标高是4.200.里面要比外面高出0.100。
这应该是阳台之类的板标高。
2015-04-30 16:23:18
