剪力墙Y区翼缘钢筋怎么画

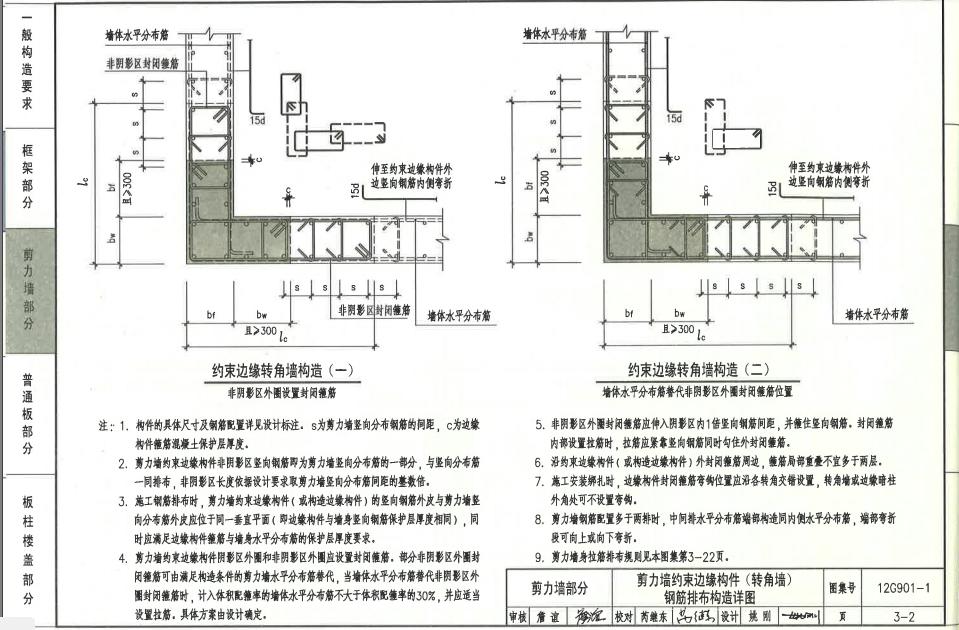

像图中那样的剪力墙Y区钢筋怎么处理，是不是可以用剪力墙来代替，Y区构造很多，用剪力墙来画工作量很大，有没有别的方法处理？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳None
2015-05-22 21:59:46
-
像图中那样的剪力墙Y区钢筋怎么处理，是不是可以用剪力墙来代替，Y区构造很多，用剪力墙来画工作量很大，有没有别的方法处理？

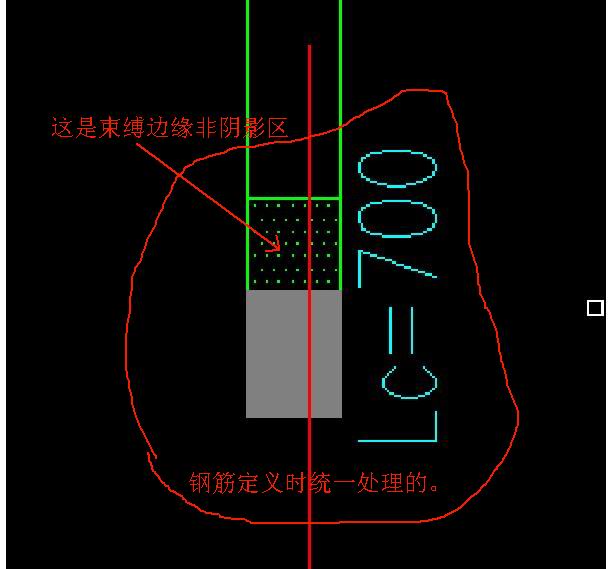

答：和暗柱一齐画出的，方法如下：是非阴影区的配。纵筋间距是剪力的一半。
2015-05-22 17:52:12
-

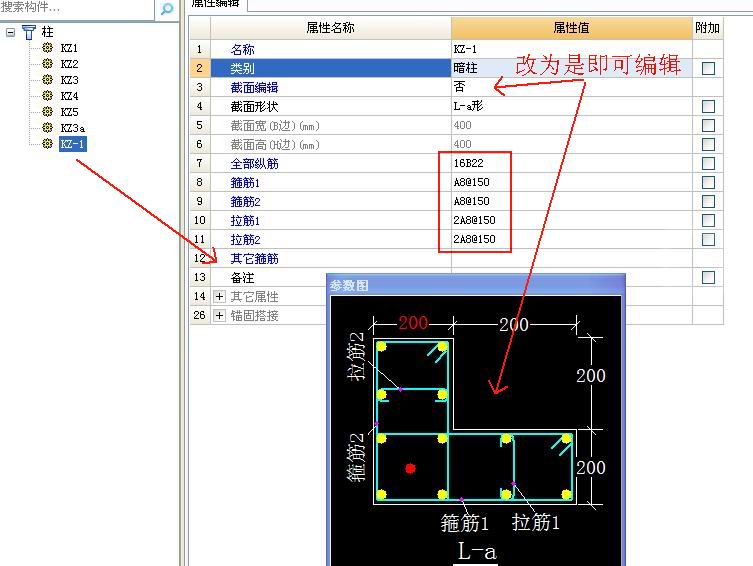

把截面编辑改成是

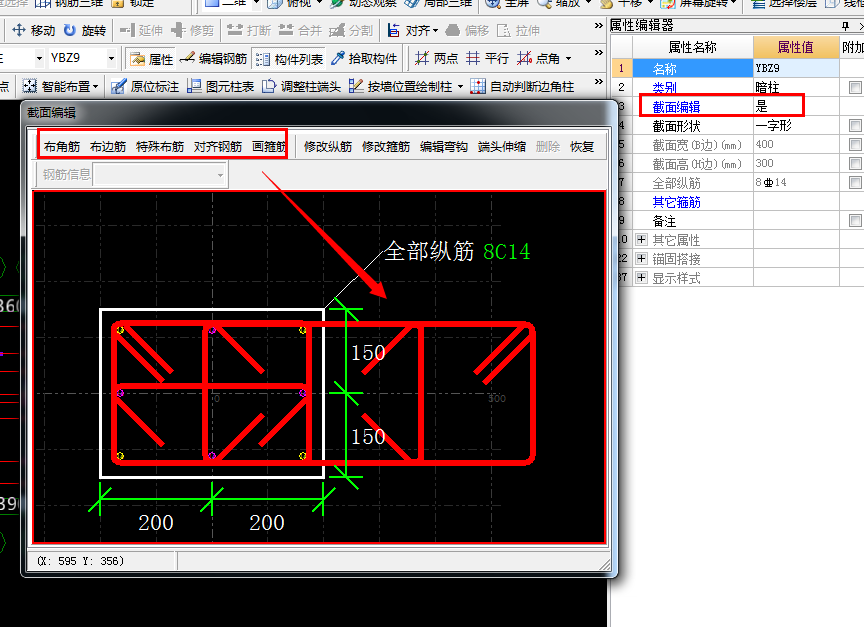

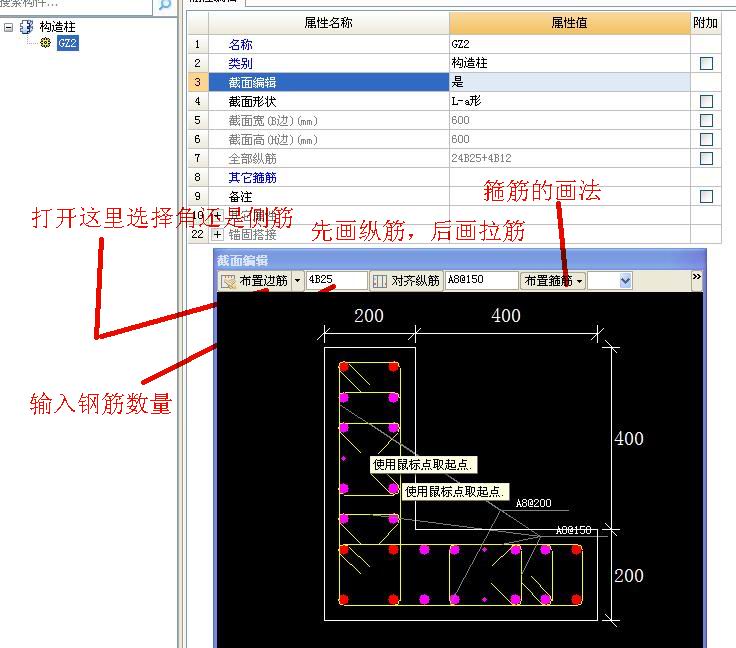

然后用特殊布筋的功能把约束边缘的箍筋绘制出来就好了
如下图
2015-05-22 18:22:52
