11G中剪力墙暗柱翼缘Y区钢筋怎么画？
截图中11G中剪力墙暗柱翼缘Y区钢筋怎么画？这种非常多，能不能用剪力墙来处理，用剪力墙处理也非常麻烦，Y区剪力墙构造大样有6种，工作量太大。
全部回答
(5)
首答仅用{{minutesHtml}}
-
Y 区的箍筋和拉筋 在定义暗柱 的其他钢筋 中输入。如果用 剪力墙处理更 麻烦。
2015-05-22 16:45:20
-
把截面编辑改成是
然后用特殊布筋的功能把约束边缘的箍筋绘制出来就好了

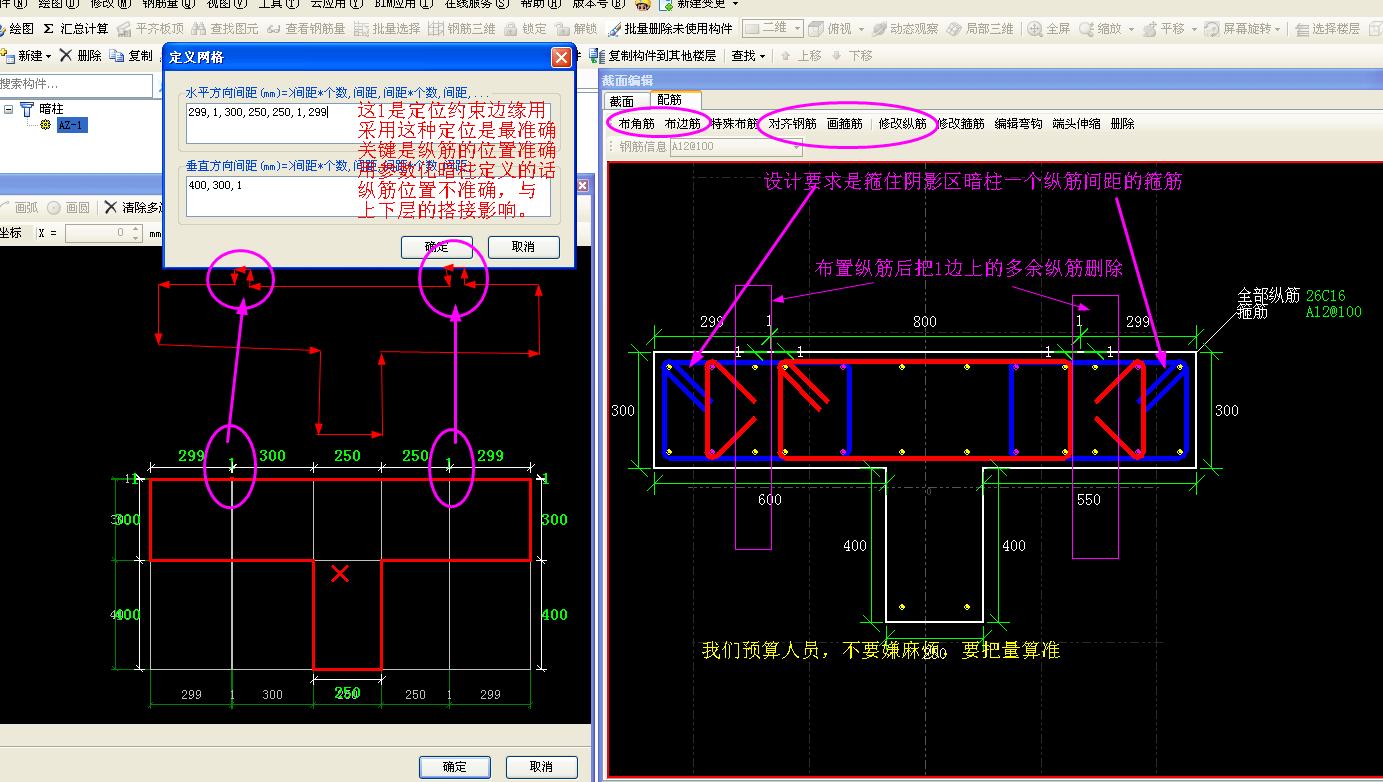

如下图
2015-05-22 17:25:23
-
暗柱的非阴影区拉筋如果只有一个可以在其它箍筋中输入，像图中有好几个拉钩的最好是重新单独定义暗柱，如果用其它箍筋输入会和墙拉筋重复，纵筋是墙竖向分布筋，拉筋最好输入根数，如果输入间距，绑扎搭接区会按墙纵筋的5倍D加密，这时可将Y 区暗计算设置中柱/墙柱纵筋搭接部位箍筋加密调成"否"就行了。
2015-05-22 17:01:49
-
答：和暗柱一齐画出的，方法如下：是非阴影区的配。纵筋间距是剪力的一半。
2015-05-22 17:53:53
-
2015-05-23 10:08:06
