如何手动添加次梁加筋

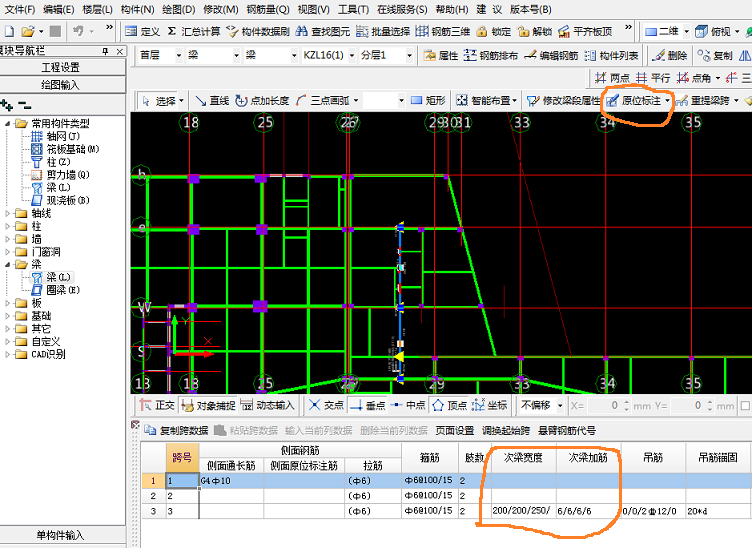

如图所示，设计并没有在图纸上标注次梁加筋，需要我在L12与L11的连接处手动绘制上6根次梁加筋，可是我用了自动生成与原位标注输入的方法，该位置的次梁加筋始终无法绘制上去，求解到底该怎么添加上去？
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳

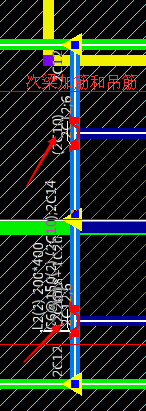

是这样的，用自动生成吊筋，输入吊筋和次梁加筋是可以在图上显示出来的。

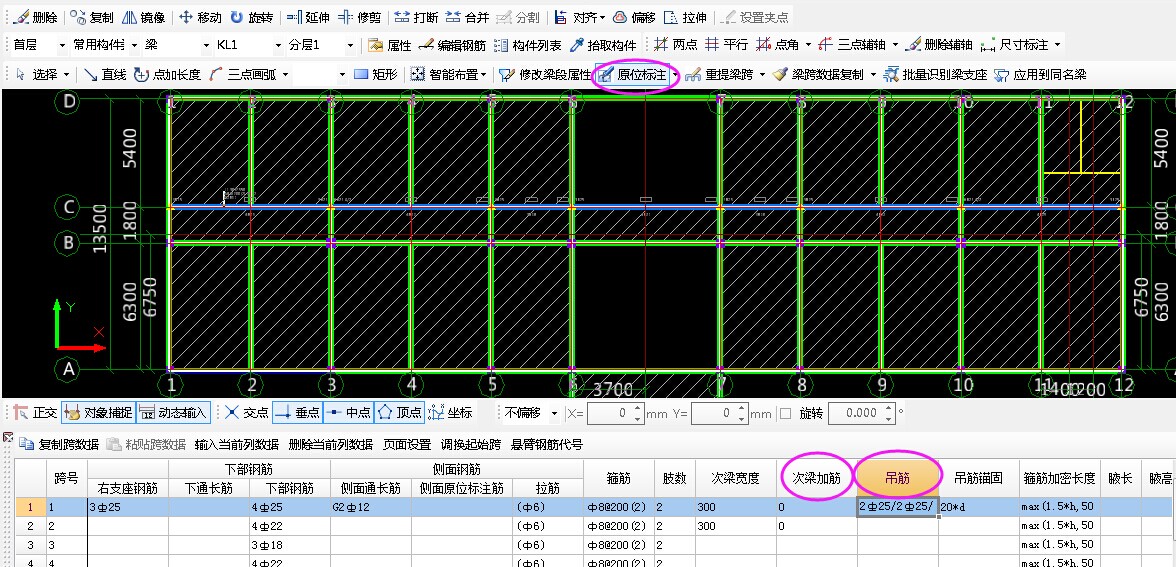

但如果使用用原位标注，如下
在图形上是无法显示的（无法看到），但汇总计算的时候会体现出来，也就是说钢筋总量会把你原位标注中添加的吊筋和次梁加筋加进来，但是无法在图里看到，可在汇总表中查询
2015-07-21 15:31:11
-
如果是自动识别，你要先提取钢筋线，点自动识别。确定后一定要框选你要加筋的梁才能布置上去。
2015-07-21 14:51:19
-
进来学习学习
2015-07-21 15:14:39
-
在原位标注里要输入次梁宽度。例如：250/250表示此跨有两根次梁。次梁加筋6/6输入。
2015-07-21 14:50:30
-

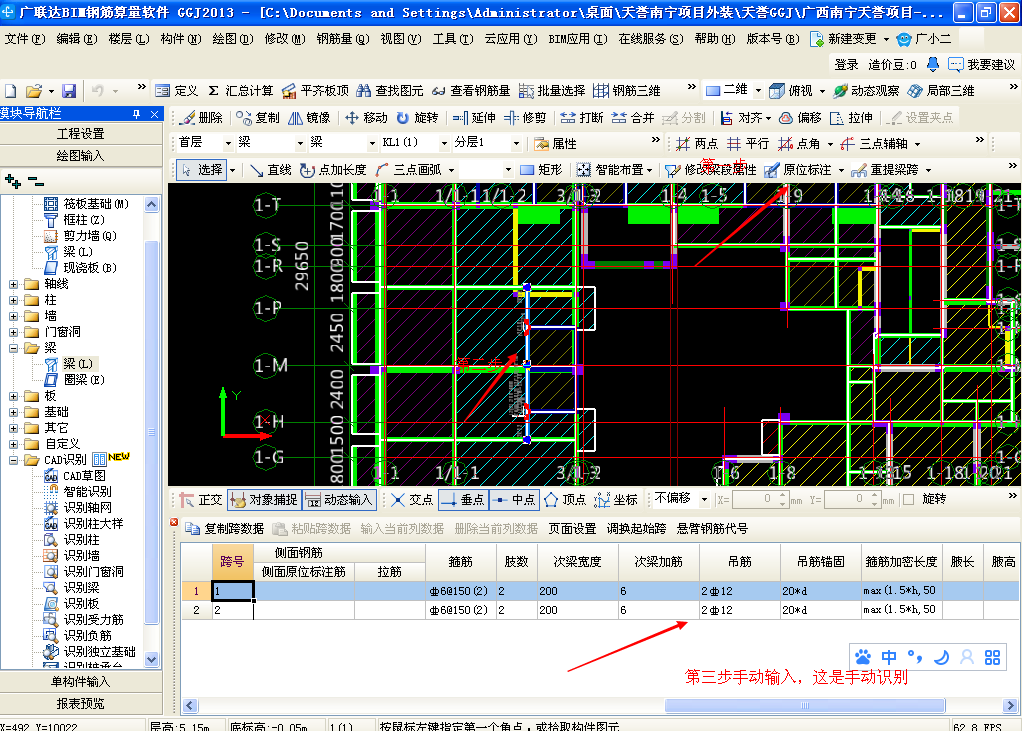

手动添加次梁加筋也有两种方式，一是原位标注直接在表格中输入（图1）。
另一种是原位标注采用自动生成处理。
2015-07-21 14:59:24
-
你的意思是你原位标注后，在绘图界面中选中梁的时候并不显示次梁加筋是么？如果你指的是这个情况，那么这个是正常的，识别以后手动添加的次梁加筋在绘图界面是不显示的，但是你可以在编辑钢筋中可以找到，是已经添加成功且计算了的。
2015-07-21 15:29:27
