关于地下室外墙钢筋问题
请问各位大神，这个WQ2钢筋该怎么画？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
请问各位大神，这个WQ2钢筋该怎么画？

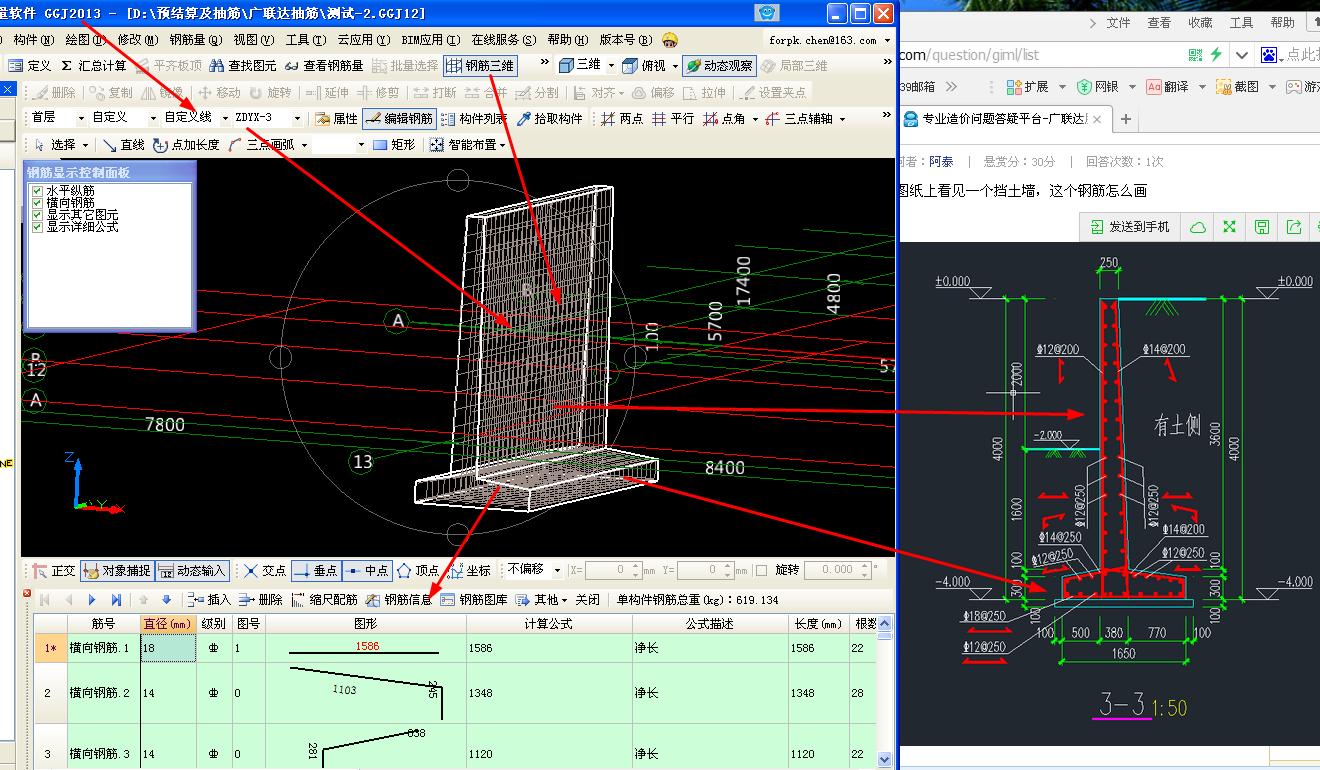

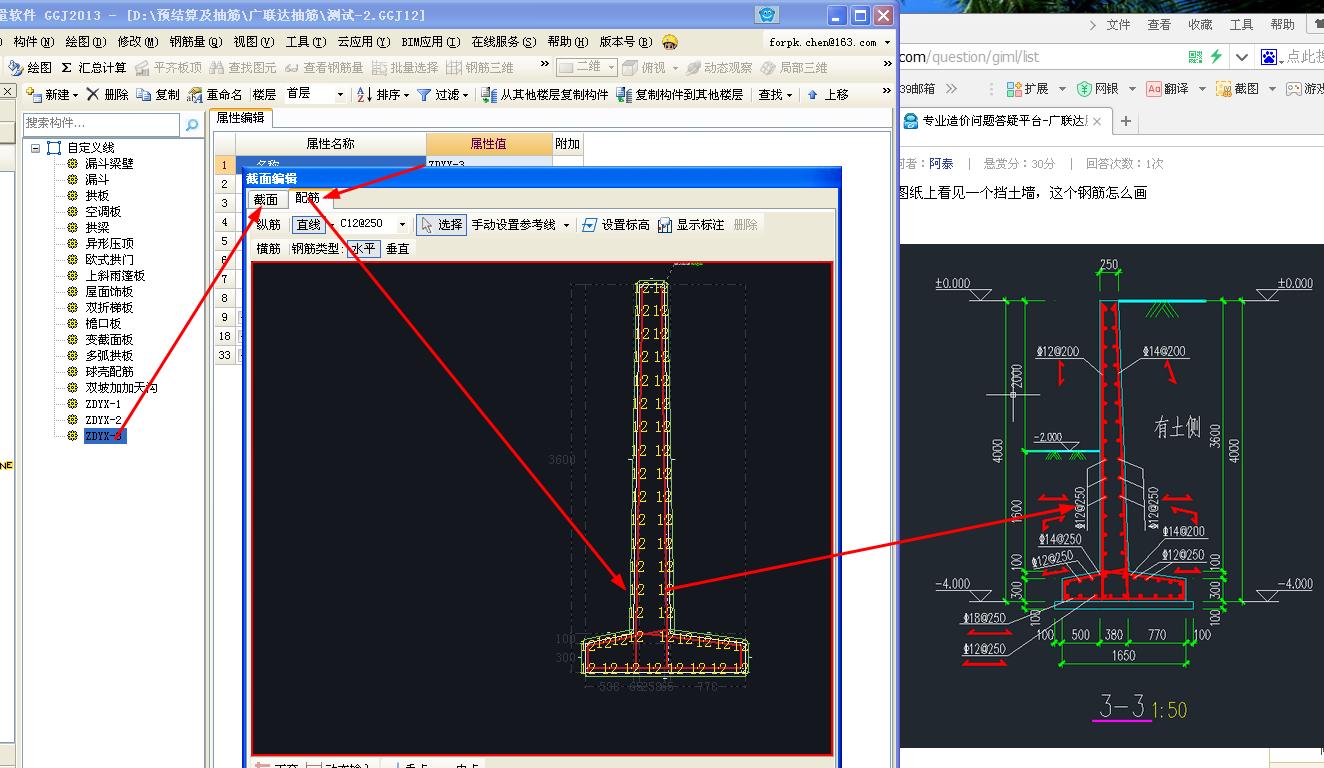

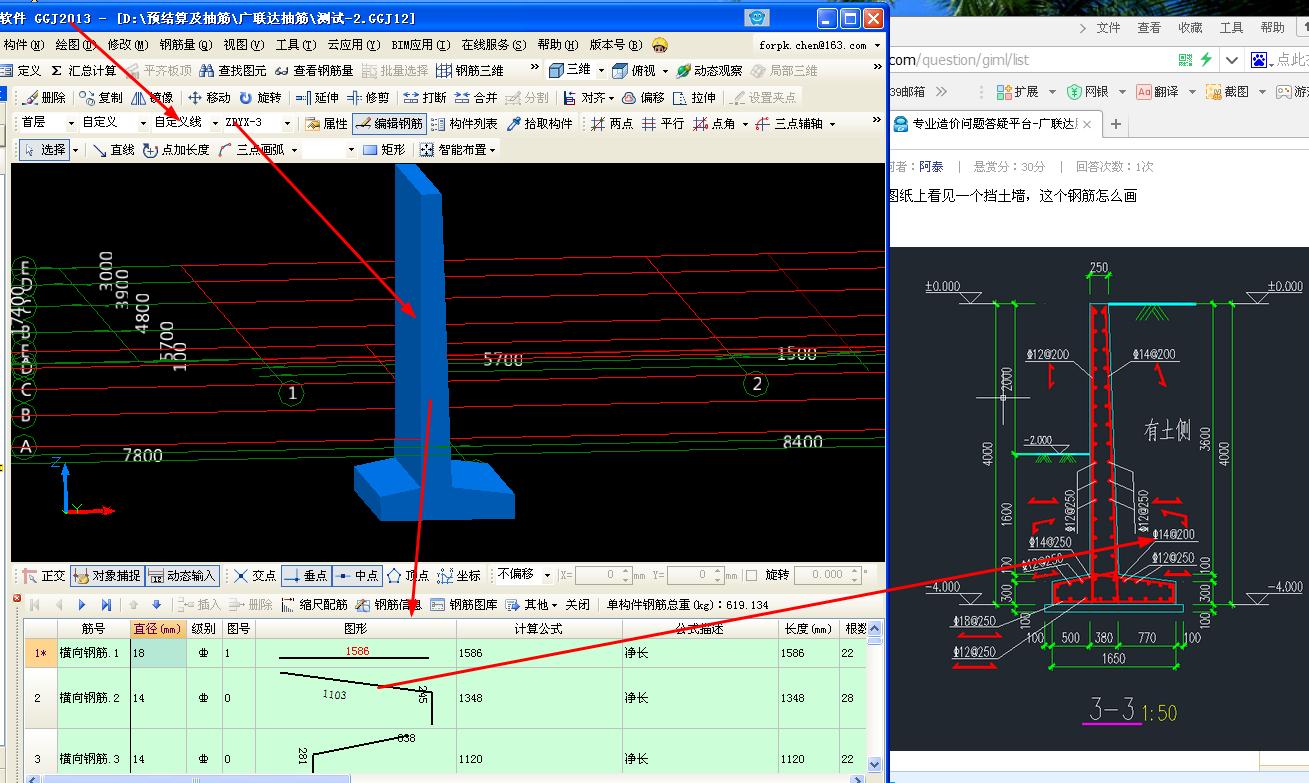

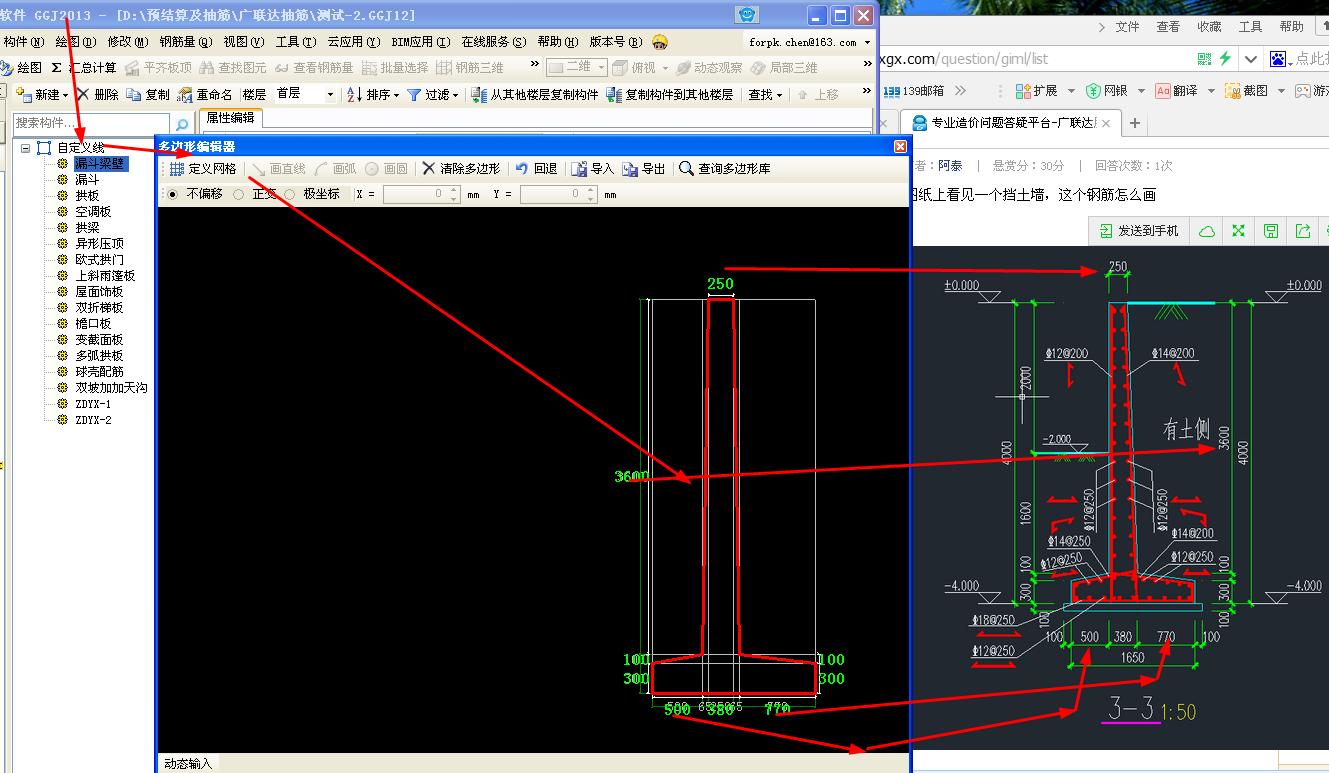

答；一、单构件输入法。二、在剪力墙的其它钢筋中输入这种不规则的钢筋。三、自定义线画出。也就是说，设计图是何种形状，你就画何种形状。
2015-08-05 21:41:14
-
这个WQ2钢筋该怎么画？

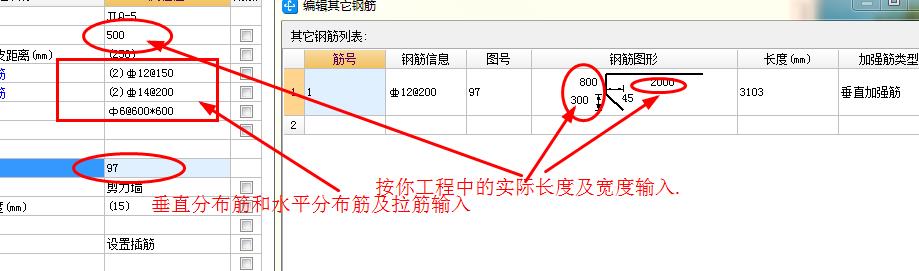

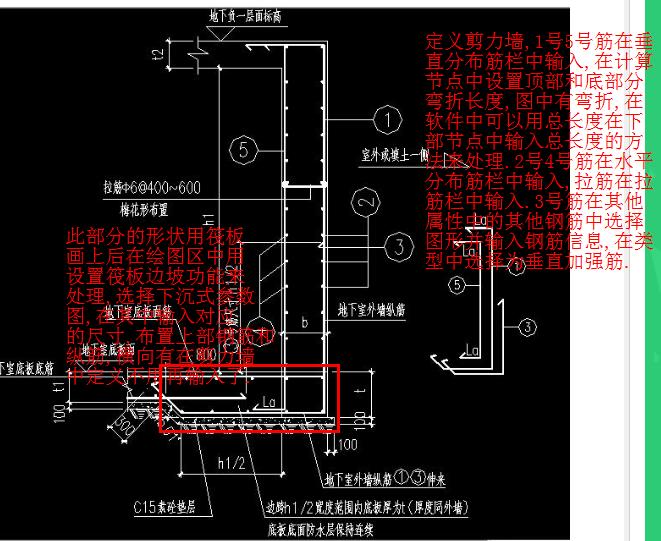

你截图中的用剪力墙来定义,钢筋在定义中输入,1号5号筋在垂直分布筋栏中输入,2号4号在水平分布筋栏中输入,3号筋在其他钢筋中输入.下部的节点在软件中用筏板定义并画图后,在绘图区中用设置筏板边坡功能来处理.
2015-08-05 20:50:35
-

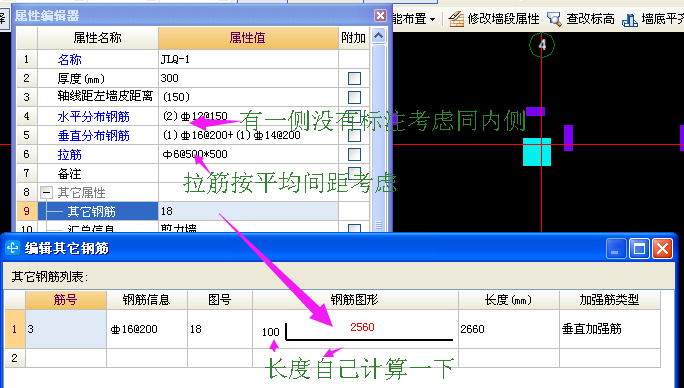

你好：首先墙下的基础可以用筏板来定义，这样与防水板用筏板变截面来处理一下就可以了。墙的底部弯折长度可以在墙的节点设置里修改。请看墙的定义同，3#附加竖筋在定义墙时的其它钢筋里输入。
2015-08-05 20:10:16
