关于给排水的系统图
如图，这是一个热水系统的系统图，请问在这张图上能看得出热水箱的标高吗？按理说，热水箱一般在楼顶的，但为何我在首层平面图上看到它？
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
如图，这是一个热水系统的系统图，请问在这张图上能看得出热水箱的标高吗？按理说，热水箱一般在楼顶的，但为何我在首层平面图上看到它？
答：

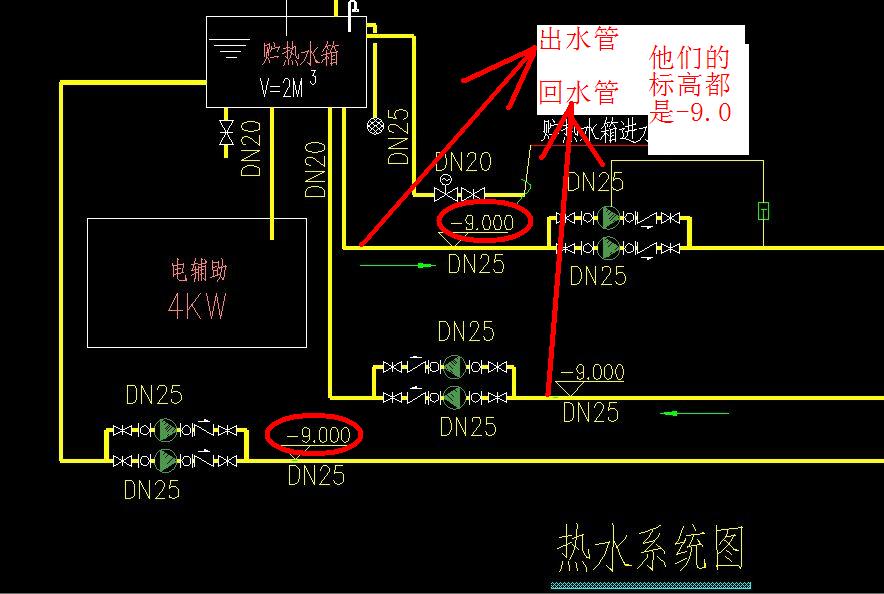

1.从这张图中能推断出你热水箱的供水管和回水管的标高是-9.000。至于热水箱的低标高，那要结合你的设备基础图去看了；
2.谁说的热水箱一定要放在楼顶呀，放在楼顶的那是消防水箱。
3.热水箱的加热泵等等很多设备都是放在地下室的，你想呀，那么重的设备怎么弄上去呀，还是安装在地下室方便
2015-09-28 17:37:19
-
你好，从张图看不出水箱的标高。
你在平面图首层看到就应该是安装在首层，水箱不一定都是安装的楼顶，安装在地下的也有啊。
您的系统图都是有加压泵的。
2015-09-28 17:30:02
-
上图，这是一个热水系统的系统流程图，在这张图上不能看出热水箱的标高，热水箱很少是在楼顶的，你在首层平面图上看到它，是热水箱设置在首层。
2015-09-28 18:31:24
-
看不出标高，不过根据目前图纸看，水箱应该是装在一层，管道装在地下室。
2015-09-29 00:02:50
-
这不是热水系统的系统图是流程图，在流程图上不能看出热水箱的标高，应该在系统图查找标高。热水箱不一定在楼顶，在首层平面图上看到它说明热水箱安装在首层位置。
2015-09-29 05:06:38
