图纸板筋这样布置，怎么理解呢
就是向下图14号这样的板的跨板负筋，在手动画板筋或者提取的时候是不是要把板进行切割呢，应该怎么理解，求指导，谢谢
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳选择自定义布置中的下拉按钮，选择自定义范围布置，然后直线圈出钢筋对应的范围
2016-01-21 08:21:33
-

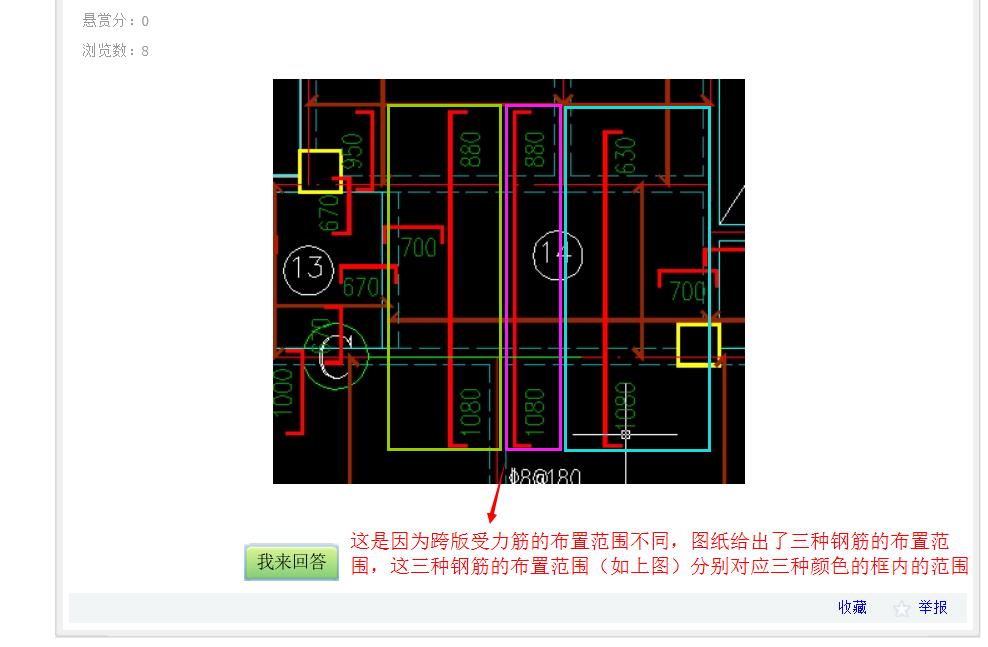

这是分3块范围绘制的
您可以绘制上以后选择移动布筋范围的边框的
您也可以分割现浇板
我一般是绘制上以后移动布筋范围的边框
2016-01-21 08:11:20
-
亲，在绘图输入状态，板筋的布置方式有多种，有单板布筋、多板布筋，拉框选择布筋范围，画线确定布筋范围。
2016-01-21 08:27:51
-
自定义范围就是确定任意范围的板，布置的时候要选择“水平”或“垂直”，具体参考下面的截图：
2016-01-21 08:28:56
-
2016-01-21 09:50:20
