关于暗柱边增设拉筋
图纸上说剪力墙加强区及上一层暗柱及端柱边增设拉筋，如图所示，我按柱大样图定义好了暗柱，请问图十七中说的拉筋有包含在里面吗，如果不包含，我要怎么画增设的拉筋呢？请各位老师教教我
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
2016-01-22 09:49:30
-

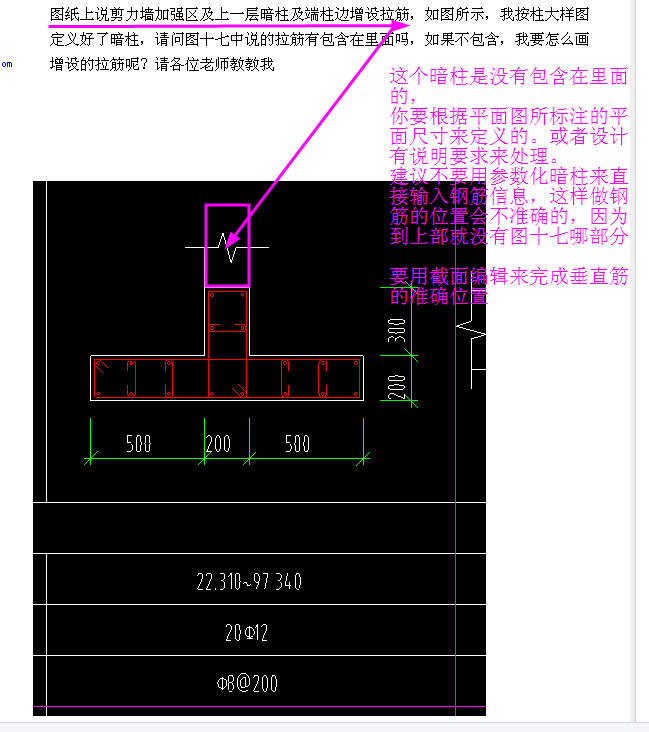

可以说你这拉筋的图十七是没有标注清楚，或者其它位置是否还有相应的说明，它应该有拉筋的尺寸范围，这样也就可以对应的选择参数构件。
2016-01-21 17:55:43
-
图纸上说剪力墙加强区及上一层暗柱及端柱边增设拉筋，如图所示，我按柱大样图定义好了暗柱，请问图十七中说的拉筋有包含在里面吗，如果不包含，我要怎么画增设的拉筋呢？请各位老师教教我

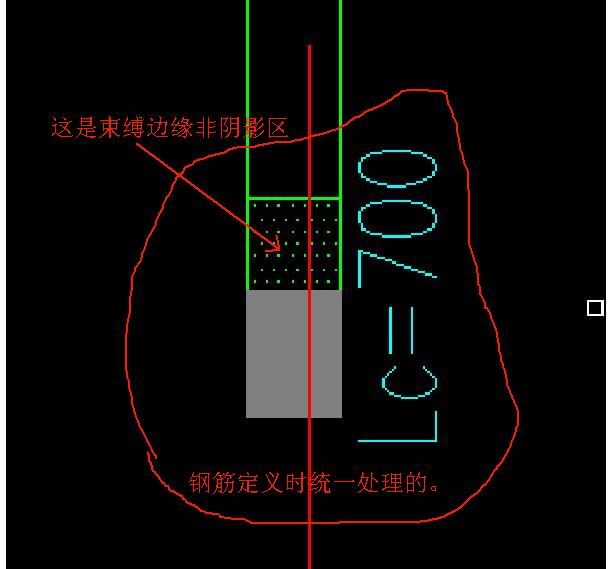

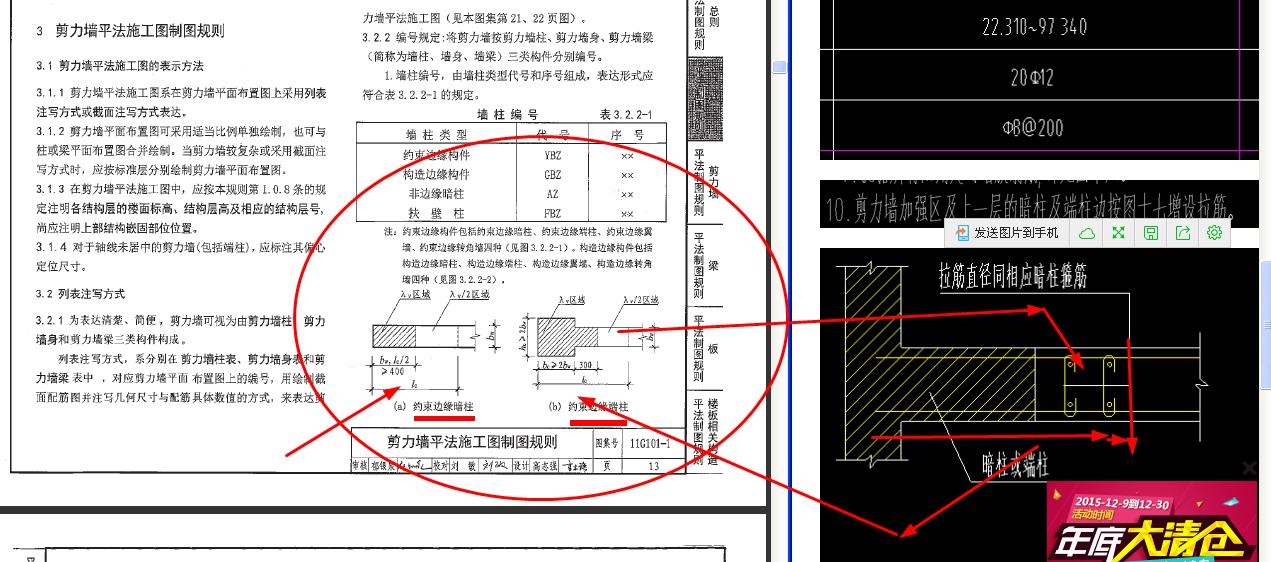

答：看一看11G中的说明，约束边缘非阴影区，Lc区的加强配筋。与端柱、暗柱一齐定义布置。
2016-01-21 20:20:38
-

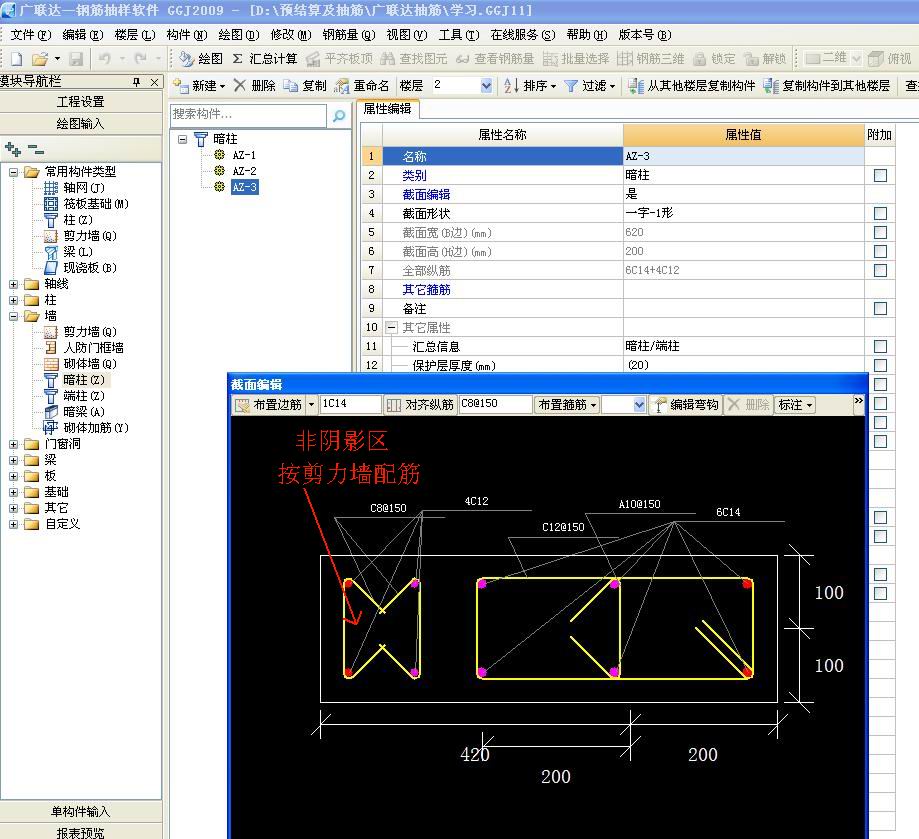

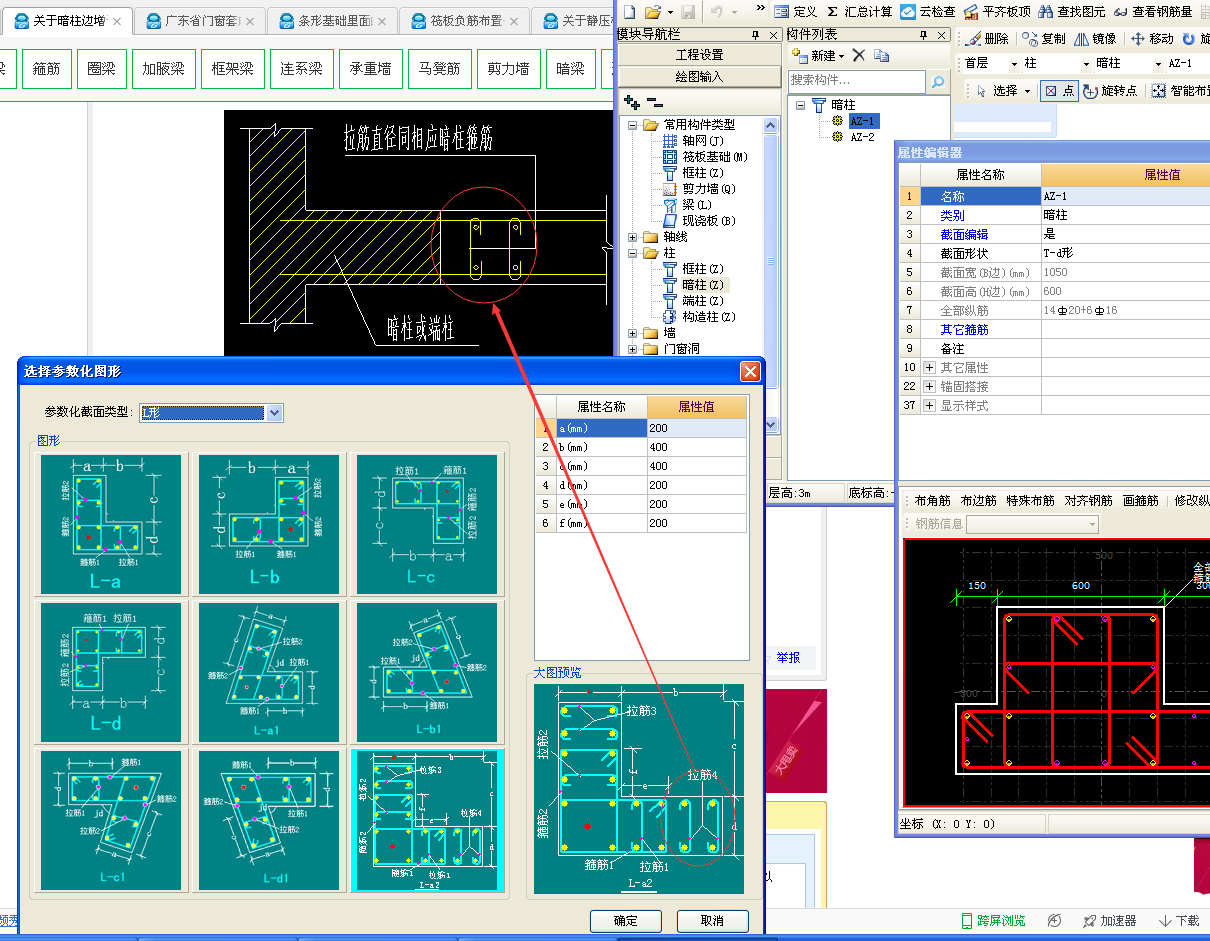

你好，像你这样的图应该另外建立一个暗柱，将垂直筋用剪力墙的垂直筋，拉筋用图纸说明的即可解决。
2016-01-22 08:28:16
