绘制板受力筋之前如何划分板

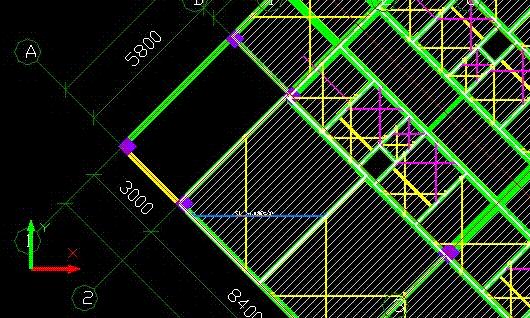

下图为设计图纸，我绘制板以后直接点了按梁划分，无论是框架梁还是非框架梁都围成了一块板然后布筋，这样对吗？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
你好：是的梁画好后，点布板，布置受力筋时按多板布置。这样就按照图纸中通长的布筋的要求布置的。
2016-03-09 14:46:33
-
你这样也是可以的，但如果板筋种类不多的话后面布筋比较麻烦，你可以根据图纸中板的配筋信息划分，相同厚度和相同配筋的板能连起来的尽量连到一起画。这样布受力筋时会比较快。
2016-03-09 14:37:53
-
你这样只完成了第一步。
你没有发现么，图中有的水平、垂直方向的钢筋和梁（板）是有夹角的么，不是那种和梁边平行的。

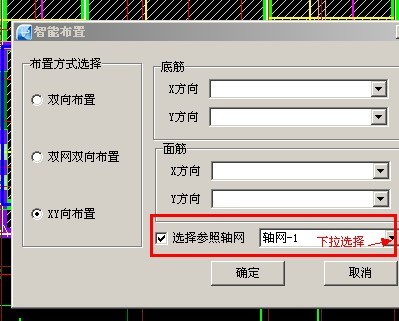

所以，绘制的时候应该更改参照的轴网。（在轴网定义界面新建轴网，建立有角度的矩形的小轴网绘制在绘图界面，布置钢筋时，选择参照轴网位置选择建立的轴网作为参照进行布置）
2016-03-09 15:30:36
