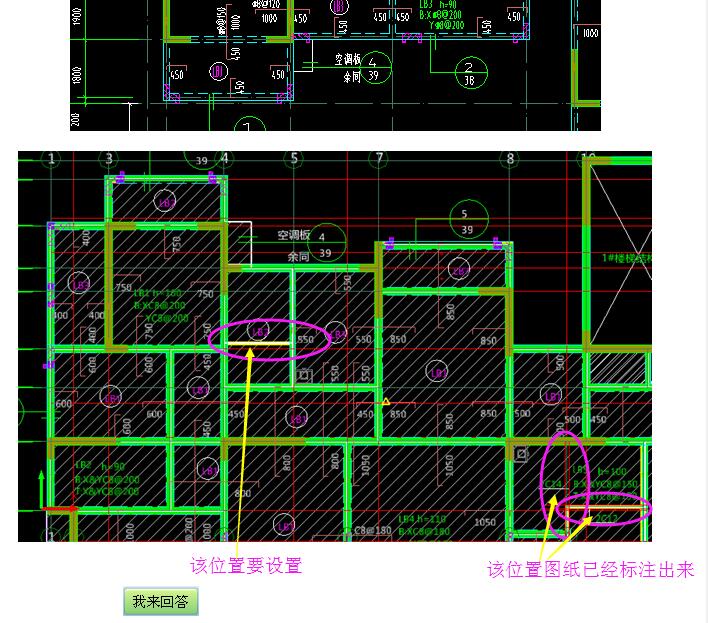

图纸上的一句话“后砌隔墙下部未设结构梁的在板底部增加2C14构造钢筋”
这句话理解不了，谁能解释一下吗？完全不知道怎么定义，怎么画。谢谢！
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
这样可以单构件输入，也可以用楼层板带绘制的，我是习惯用楼层板带绘制
楼下回复说楼层板带影响受力筋的计算，我想问一句就是你自己有测算过吗，不要自己感觉要影响受力筋的计算，不要想当然，
只要不修改设置 ，按软件默认的设置楼层板带是不影响工程量的计算的
倒是你用暗梁布置还要设置暗梁锚固长度才可以的，因为这样的附加钢筋是和板底受力筋的锚固形式一样的，也就是1/2支座宽度和5d的大值，但是用暗梁计算是伸到端头还要增加15d弯折
2016-08-21 11:59:03
-

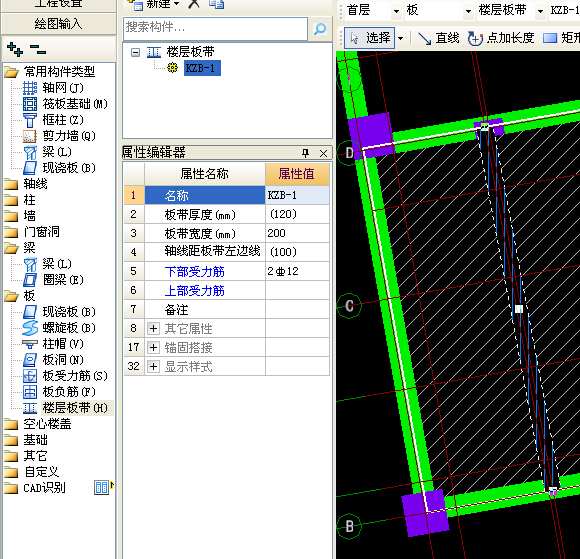

“后砌隔墙下部未设结构梁的在板底部增加2C14构造钢筋” 这句话就是说在板上直接砌筑墙时，要在板上设置 2C14钢筋，可以用楼层 板带 定义，去画就行了。
2016-08-21 12:57:56
-
这是说，这个位置没有梁，但在这里要砌筑墙的，就需要在墙下的板中附加钢筋。
2016-08-21 11:55:32
-

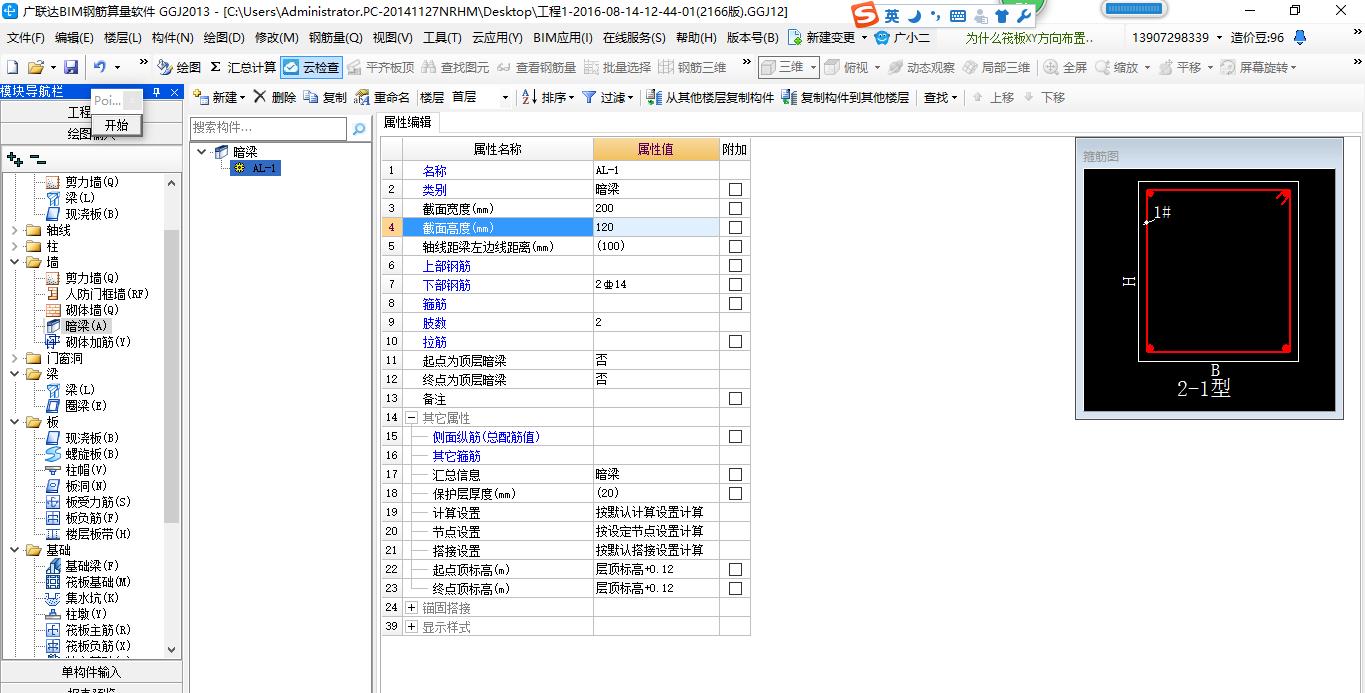

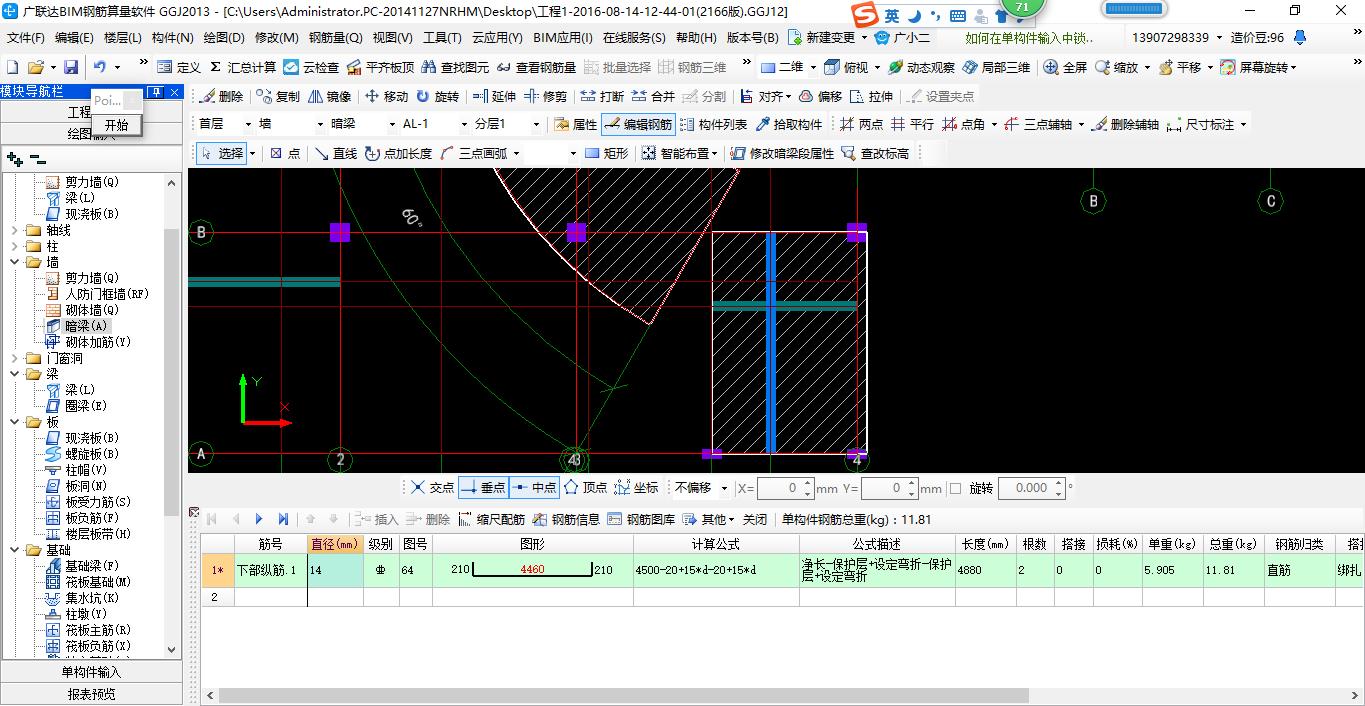

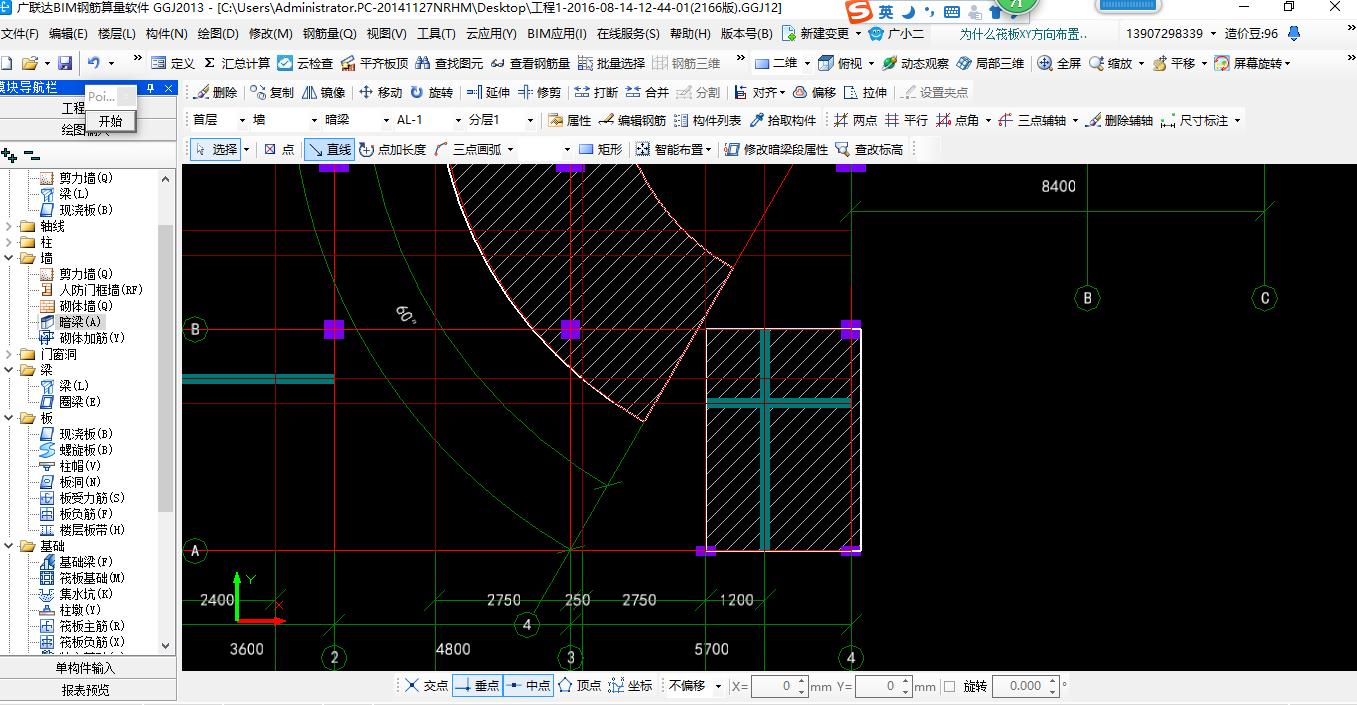

你好：后砌隔墙下部未设结构梁的在板底部增加2C14构造钢筋”，这就是说在现浇板上砌隔墙，没有梁的时候现浇板板底增加2c14的钢筋。用板带定义要影响板受力钢筋，应该用单构件和暗梁布置（暗梁布置的时候，注意暗梁的标高要升或者降一个板的厚度，避免影响板受力钢筋计算
）
2016-08-21 12:14:15
