板负筋在单边标注的长度如何确定？
专家好，关于板负筋的单边标注长度该如何计算。下图1是结构板的配筋图，4号负筋为A8@200，它标注的单边长度为1200mm。1、我想问的是，这个1200是指的从梁支座的内边（右侧边）开始1200呢，还是从梁支座中心线开始1200呢？2、第二张图纸中，我标注的1200显示的是从梁支座中心线开始的1200，这样到底对不对呀？好像计算设置里面有好几种支座距离，我分不清楚，该如何正确的区分？谢谢
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳

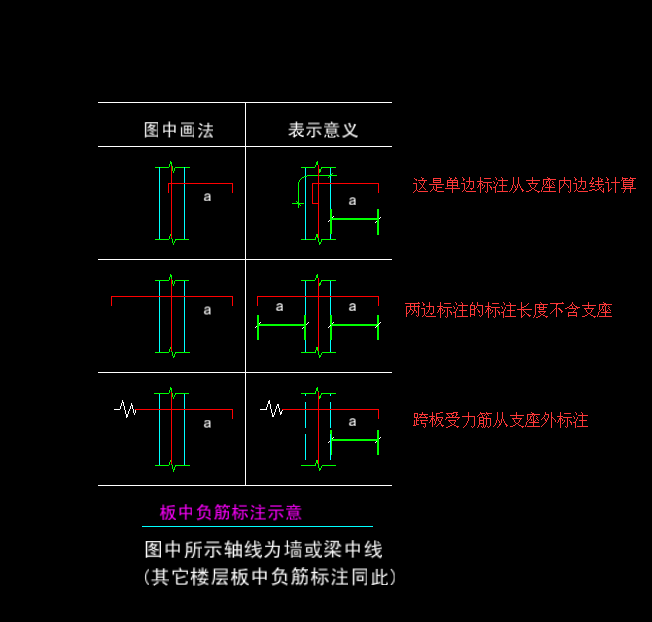

板负筋的标注起始位置在图纸中会给出的，有的以图例的形式给出，有的在总说明里说明，下图就是图例给出的
图纸中没有说明，你应该及时和设计沟通，让设计明确
2016-08-22 08:03:55
-

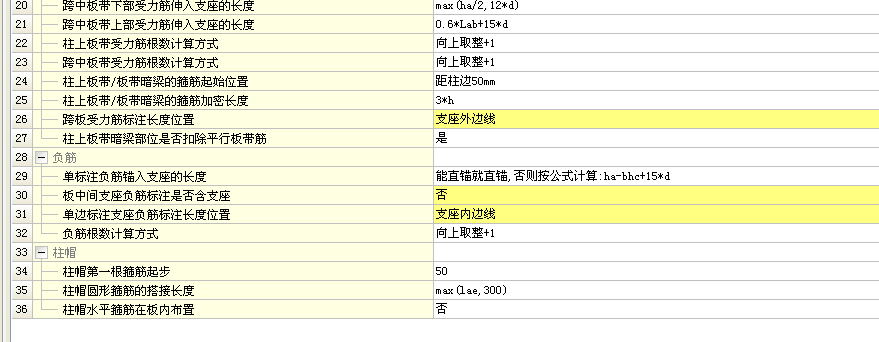

没有标注清楚时，可以按支座内边线设置，负筋长度就可以多计算一点点。
2016-08-22 06:24:24
