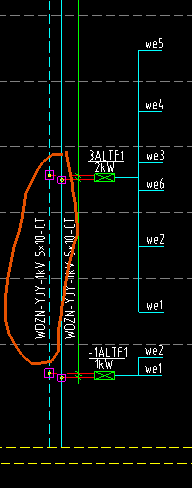

请问应急照明系统图中圈出来的一组线（蓝色实线和虚线和绿色的线）起什么作用，叫什么？

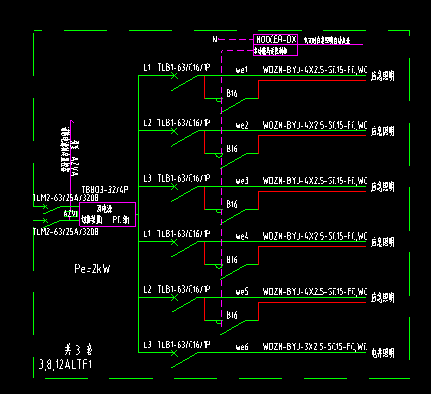

前一幅图是干线系统图，后面是系统详图，这个线路工作原理是什么，多谢
全部回答
(2)
首答仅用{{minutesHtml}}
-
你好，系统图的配电箱是双电源，蓝色实线和虚线都是表示电源的进线，也就是电缆，按标注计算即可绿色的线是引线，标注分支电缆的规格、敷设方式之类的
2017-07-14 16:26:19
-
答：上图系统图的配电箱是双电源，蓝色实线和虚线是表示电源A和电源B的进线电缆，当某电源失电时，能自动切换到有电的一侧。下图中，绿色的线条是正常照明电源火线，红色的线条是应急照明火线，当发生火灾时，消防控制主机会自动切除正常照明电源，同时切换到应急照明火线供电，确保应急照明灯亮。
2017-07-15 09:10:52
