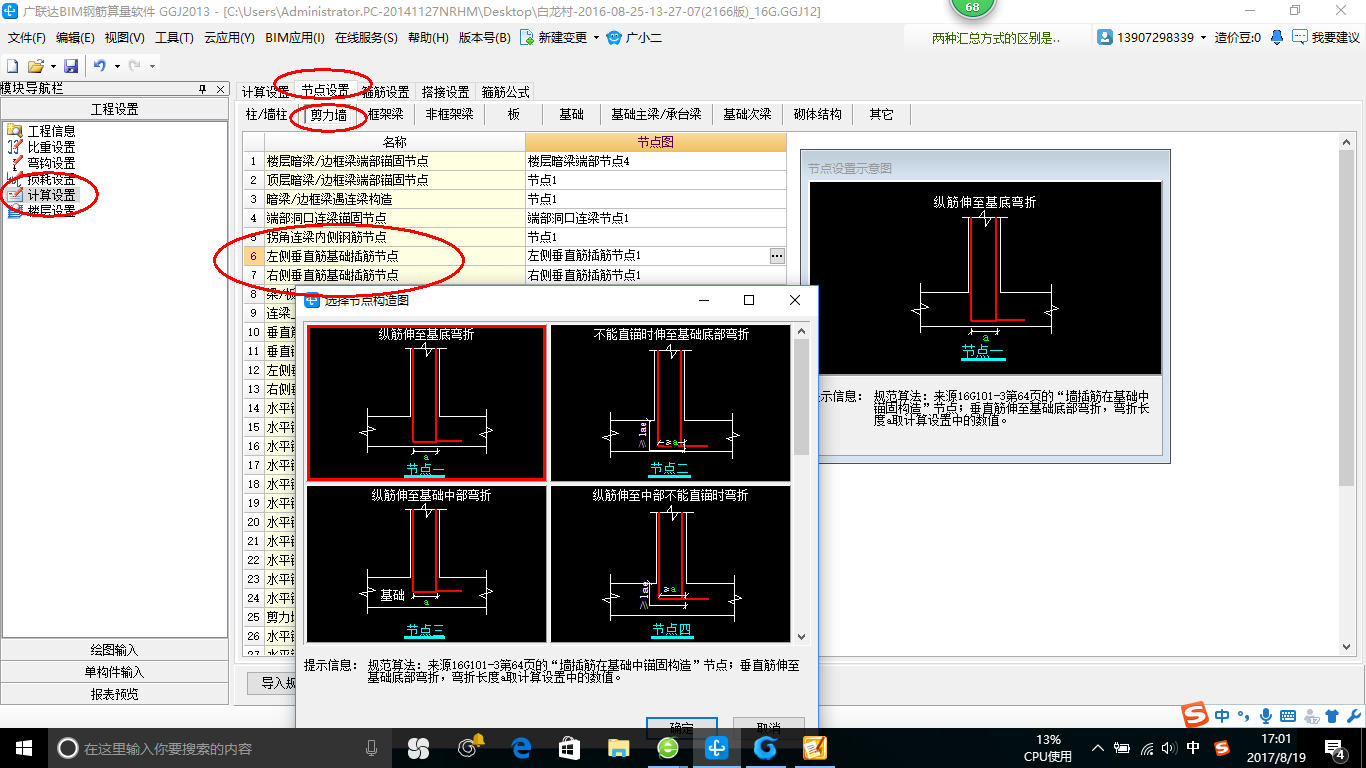

请问下，剪力墙纵筋锚固时 外侧跟内侧锚固长度不一致时如何设置 见附图

怎样设置剪力墙纵筋长度不一致，且需要间隔摆放

怎样设置剪力墙纵筋长度不一致，且需要间隔摆放。图纸如下： 2#筋与5#筋需要间隔摆放，5#筋长度1450mm， 1#、2#、5#设置为(1)B14@150+(1)B12@150/(1)B12@150； 5#筋的长度怎么设置

板受力筋计算公式

请问下千赢官网首页登录入口板受力筋计算式净长+锚固长度么？锚固长度计算设置都设置好了，为什么同一块板同型号的受力筋长度会出现好几种而且也没显示弯折长度，画图时是按单板水平方向不值得，请问这些长度是怎么算出来的还是画图出现错误了？？？问题补充：补充下，剪力墙上没梁可以吗？？能直接和上层剪力墙相连接吗

软件使用中的几个疑问

1、框架梁遇剪力墙,框架梁应怎么画呀?是画到暗柱边即剪力墙边呢？还是应画到暗柱中心呢?有哪个规范或图集可以解释？ 2、当梁比较高时，柱子外侧纵筋锚入梁中1.5*laE会出现还伸不到柱顶的情况，这明显不符合实际施工情况，这种情况在03G101-1中没有体现出来，但根据03G329-1建筑物抗震构造详图第8页的规定：柱子外侧纵筋锚入梁中应同时满足1.5*laE和柱子外侧纵筋伸过柱内侧边进入梁内不小于500。请问这种情况在软件中怎么处理？个人认为软件的节点设置不好处理。 3、板的面筋在边支座的“计算锚固小于250,则长度计为250”的计算依据是什么？

、当框加梁比较高时，柱子外侧纵筋锚入梁中

2、当框加梁比较高时，柱子外侧纵筋锚入梁中1.5*laE会出现还伸不到柱顶的情况，这明显不符合实际施工情况，这种情况在03G101-1中没有体现出来，但根据03G329-1建筑物抗震构造详图第8页的规定：柱子外侧纵筋锚入梁中应同时满足1.5*laE和柱子外侧纵筋伸过柱内侧边进入梁内不小于500。请问这种情况在软件中怎么处理？个人认为软件的节点设置不好处理。 3、当框架梁上部有多排纵筋时，在端支座处，第一排可以按梁纵筋伸入柱外侧减保护层加弯折（梁纵筋与柱外侧纵筋插空布置）。而当有多排纵筋时，软件仍按第一排纵筋一样计算，这点与图集和实际施工均不相符，实际上在计算其它排纵筋时，应比上一排纵筋多扣减一个上排纵筋的直径和纵筋的净距，对于这个问题，软件最好是能够自动处理，手工设置会很繁琐。 4、墙角加腋筋如何处理？ 5、框剪结构中的转角柱和端柱（边角柱）是否应按框架柱中的边角柱节点进行计算？ 6、异形柱截面编辑中，钢筋输入框中不能直接修改根数或直径，而必须要全部重新输入；另外在进行纵筋标注时只能一根根地选择，不能框选，影响效率，这两点需要进行优化。 7、弧形板的模板增加费工程量在软件中如何用代码表示？ 8、柱钢筋三维显示时，边角柱钢筋的弯折的量是对的，但弯折方向与实际是相反的，需要进行优化。 9、短肢剪力墙遇转角柱时如何画? 下图中剪力墙的起点和终点应画到哪？

梁：钢筋输入探讨

有1~5根框架柱，上有一根4跨的梁，名称为 KL13（4），每跨间距均为10米，其中第二跨中间有一板剪力墙，墙长6米，两端均有一转角暗柱，这根梁通长画时，软件会自动在剪力墙两端生成两个支座点，共会有五跨，因现在剪力墙结构非常多，常会遇到此类梁，如何才能正确得出钢筋量呢？有以下几个办法，哪个正确啊！ 1。剪力墙处删除一个支座点，跨数一致再原位标注。 2.。在剪力墙两端暗柱处打断该梁，然后输原位标注信息。 3.。不修改跨数，多一跨就让它多一跨，原位标注好，在平法表中将剪力墙该跨的钢筋输入信息删除（通长筋无法删掉，在剪力墙处会贯通设置，不是直锚）。 请问大家遇到这种类型的梁，都是如何处理的？问题补充：第一种做法补充：这个办法个人认为确实最简单，删除一个支座点后，6米长的整个剪力墙即为另一跨的一个支座点，问题关键在于这个支座点处软件能自动识别吗？算直锚还是通长？有没人试过啊？ 第二种做法补充：打断后删除墙上梁，分别输入对应钢筋信息，缺点：会生成两根单独的编号一样的梁，跨数不一致。（编号需设置成不一样，不然修改一个公有属性，另一个也会跟着动，钢筋在墙处直锚）。 第三种做法：墙上钢筋是直锚还是通长暗梁设置，看设计（近来有这种说法），如果本来说明中就有所有墙上设计有暗梁做法，再遇到此类情况如何处理？
