斜屋面

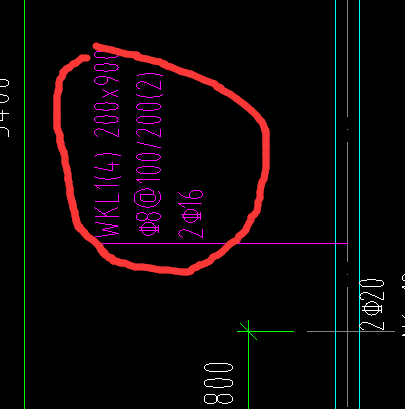

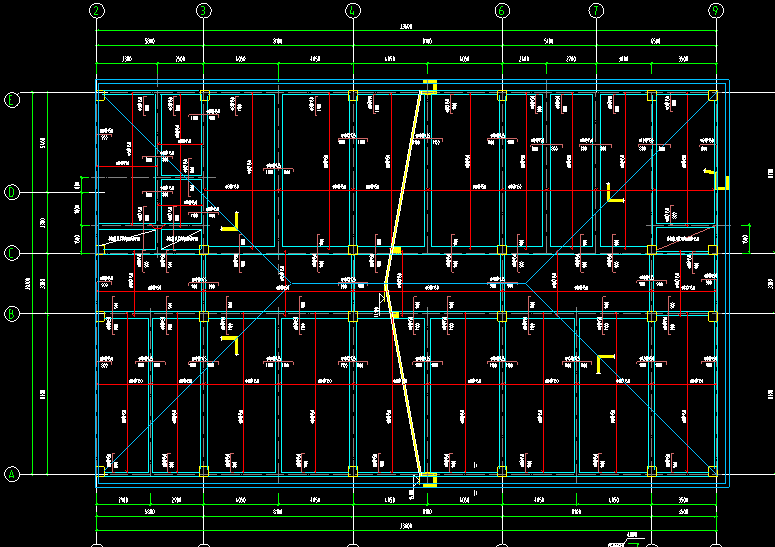

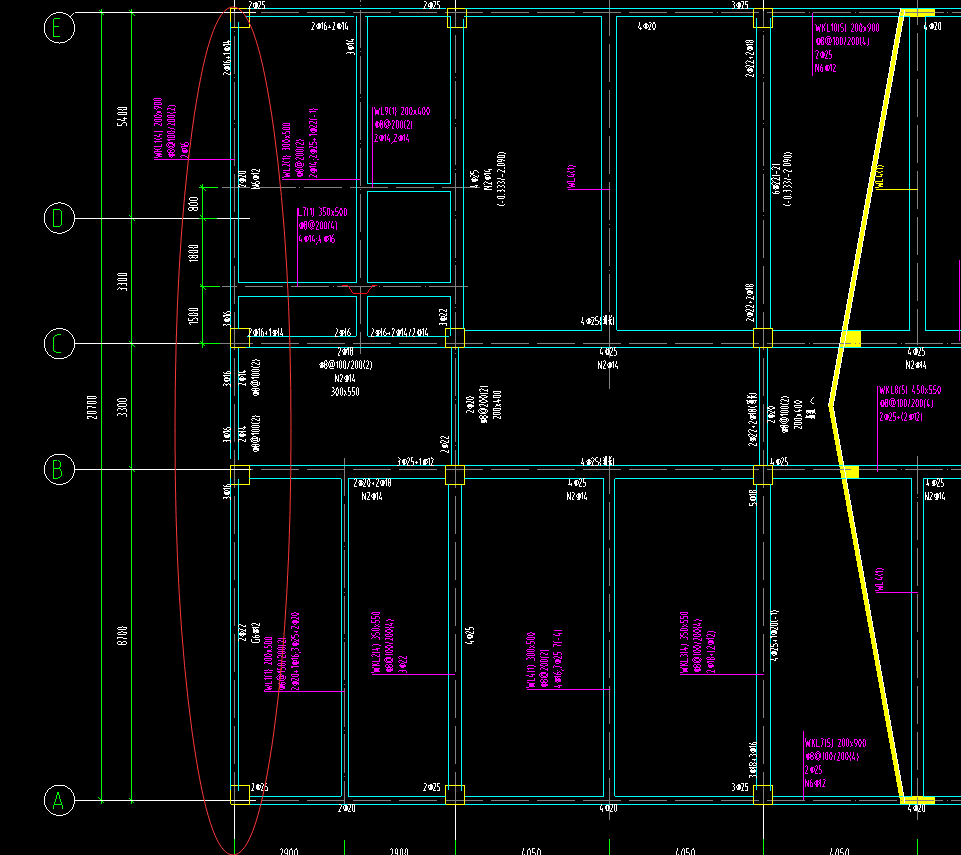

1、如图所示斜屋面，怎么布置？2、如图所示画圈部分的梁只有三跨，集中标注为4跨，如何让屋脊线成为一个支座？3、屋脊处的钢筋怎么布置？
补充问题：根据中间跨原位标注的位置可以看出，设计是把屋脊线当成了支座
补充问题：根据最左边那根梁中间跨的位置可以看出，设计是吧屋脊线当成了一个支座
全部回答
(3)
首答仅用{{minutesHtml}}
-
实际就是三跨 不是 四跨 图纸 有问题
2018-05-04 14:13:39
-
你这个布整块板的画要定义斜板就要从中间分割然后三点定义协板，斜板钢筋按板配筋设置，多余的附件钢筋列单构件（回答得好请采纳，差强人意请勉强赞一个，谢谢）
2018-05-04 14:28:01
-

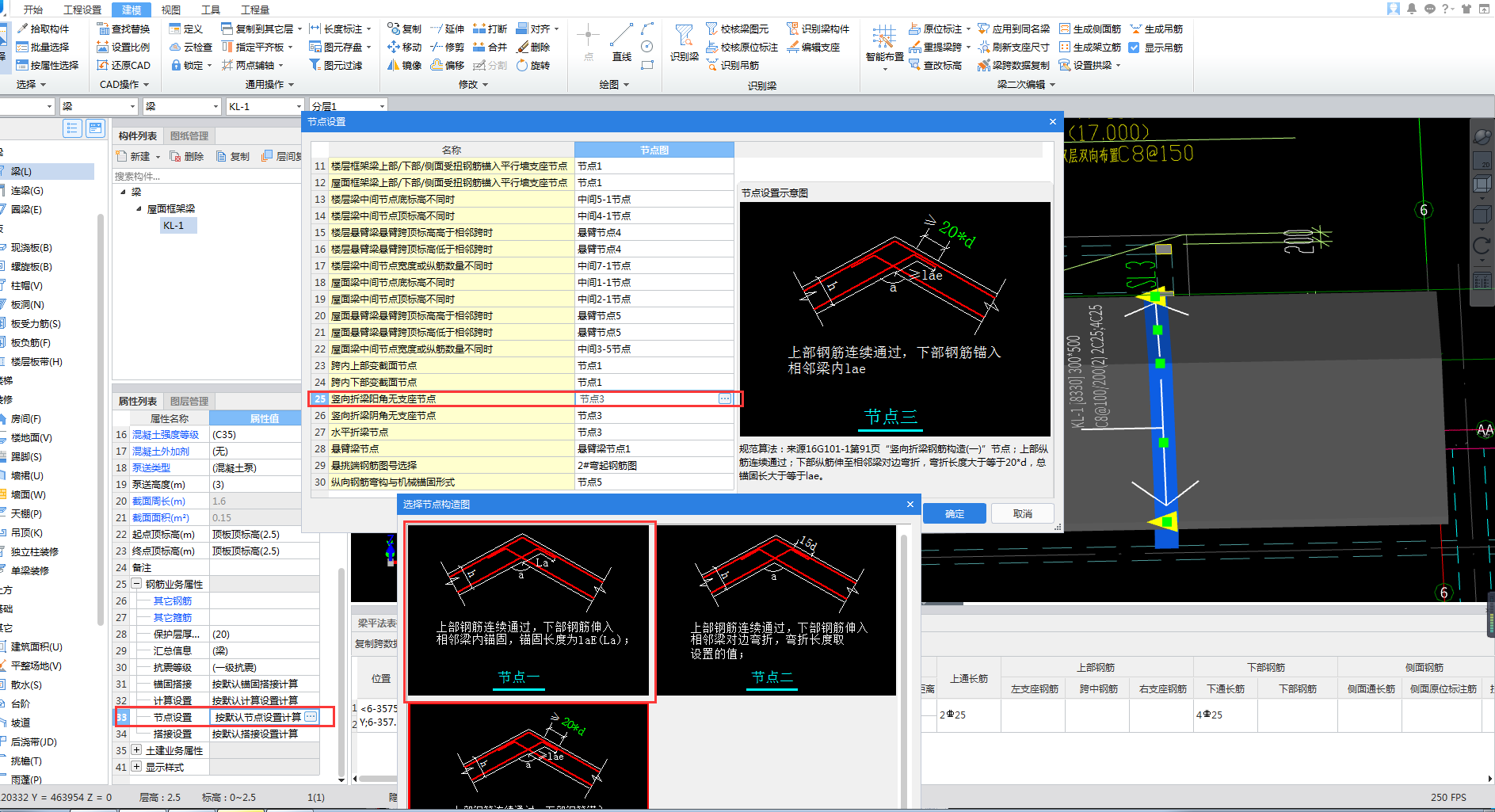

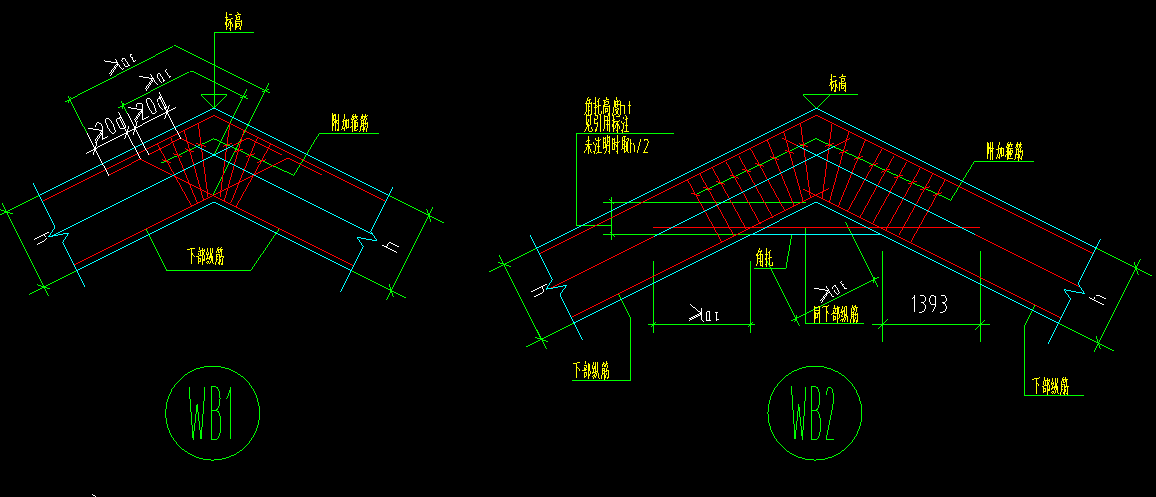

1、布置斜屋面：（1）按层高先绘制该屋面梁；（2）按层高绘制砼板，再采用“板”构件下的“三点变斜”功能，把平面板变成需要的斜板；（3）斜板完成后，再采“板”构件下的“指定平齐板”功能，把平面梁变成斜梁。2、WKL1(4)的屋面梁，在第一张图中显示为三跨，按屋面梁三跨处理即可。3、屋脊处的钢筋处理：根据第一张图的节点显示，可以在软件的“梁”构件下“节点设置”里处理，如下图所示。
2018-05-04 14:33:43
