这个端柱在GGJ中怎么画

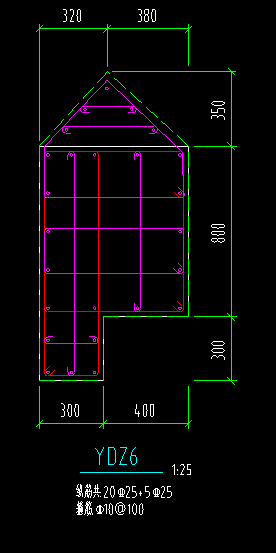

图中这个端柱在GGJ中怎么画，求大神解答。
全部回答
(2)
首答仅用{{minutesHtml}}
-
定义暗柱，选择在CAD绘制截面图，注意调整图纸比例，之后布置钢筋即可
2018-06-26 17:38:30
-

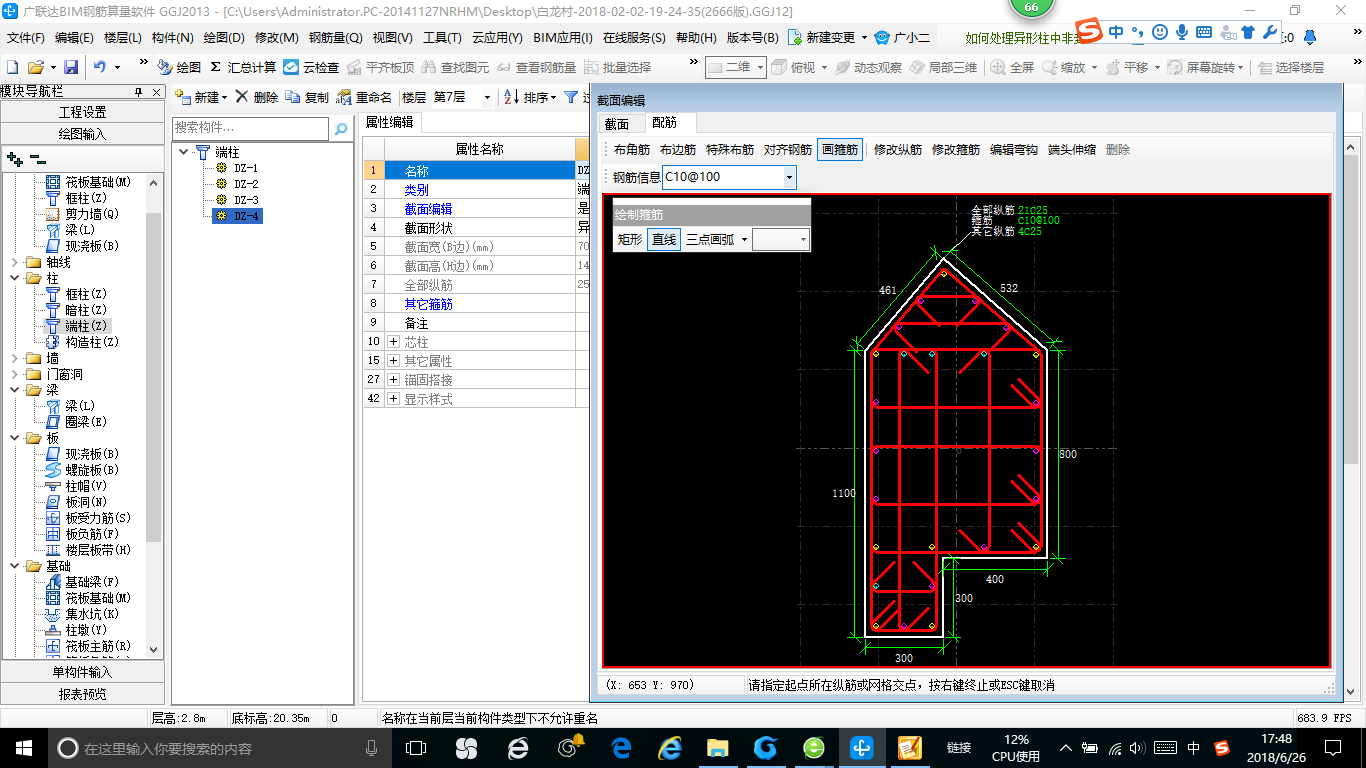

你好：新建异形端柱，按照图纸定义网格，绘制截面完成后，按照图纸输入纵筋和绘制箍筋。
2018-06-26 17:48:28
