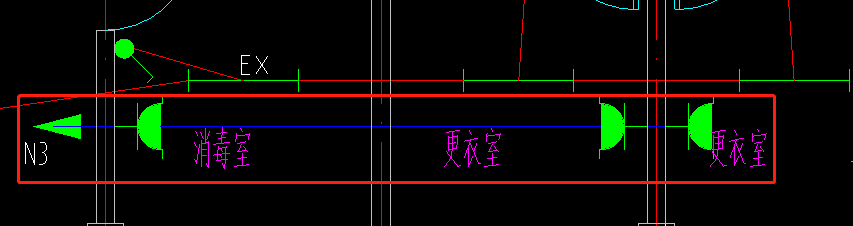

电气图纸中，实心箭头表示什么意思，如下图
这三个房间里没有引入的线，只有一个箭头表示，不知道这个箭头表示啥意思？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳表示线路接至N3，找找N3在哪儿。
2018-08-29 15:50:07
-
一般这个情况是此回路距离相应的配电箱太远，图纸未连接到位。你去看看附近的配电箱，然后对应他的系统图找一下此回路属于哪个配电箱，你直接在平面图上连接到对应的配电箱就可以
2018-08-29 15:53:10
-
表示线路接至N3，一般是此回路距离相应的配电箱太远，图纸未连接到位。你去看看附近的配电箱，然后对应他的系统图找一下此回路属于哪个配电箱，你直接在平面图上连接到对应的配电箱就可以
2018-08-29 15:55:49
