为什么图纸有虚线部分

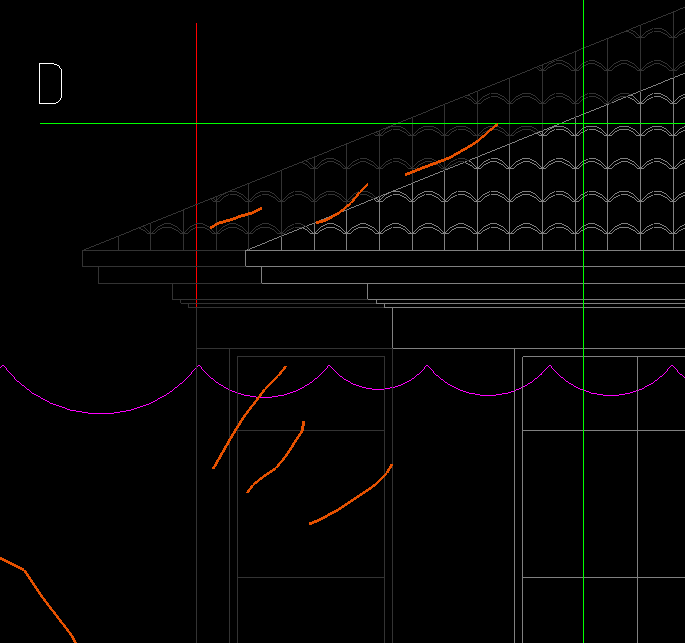

像这个图纸，为什么立面图上有虚线部分呢，是真实存在的嘛还是看不到之类的，如果看的到的话为什么不用直线直接画出来呢，
2019-04-12 09:14:53 补充
2019-04-12 09:21:41 补充

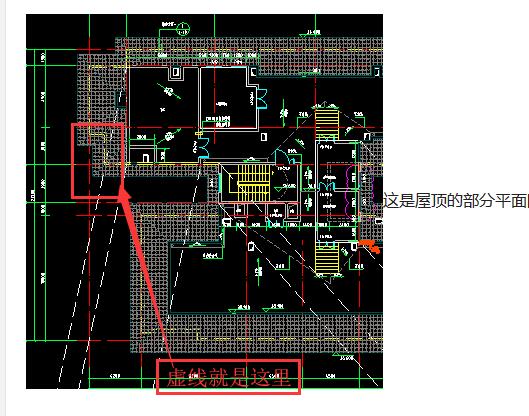

这是屋顶的部分平面图

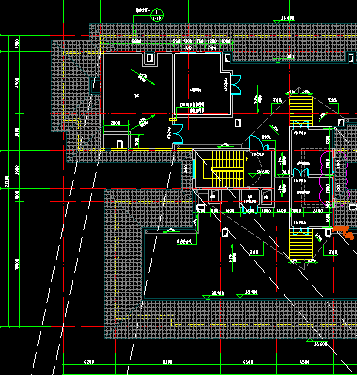

这是屋顶的部分平面图
全部回答
(5)
首答仅用{{minutesHtml}}
-
你好：虚线部分不在最外侧，属于内部外边有东西挡住。或者有远近之分
首次提交 2019-04-12 09:15:40 最近修改2019-04-12 09:16:33 (修改过1次)
-
你把平面图上传看看。
首次提交 2019-04-12 09:17:14 最近修改2019-04-12 09:25:08 (修改过1次)
-
你这个图，深实线表示的是前面，后面也不叫虚线，是浅实线，代表后面。就是区别前后的意思，如果全部用深实线，是看不出前后的效果
首次提交 2019-04-12 09:18:55 最近修改2019-04-12 09:24:53 (修改过2次)
-
没有看到虚线呢，紫色的波浪线是设计自己审图标注吧，屋面白色线是坡屋面范围，白色弧形是屋面瓦的意思。
这个虚线意思相应平面顶层屋面引到边上显示，就不需要另外建立平面，也方便对应位置，及虚线条两端就重叠的垂直。
首次提交 2019-04-12 09:19:02 最近修改2019-04-12 09:25:06 (修改过1次)
-
虚线是引出线的意思，垂直投影面积
