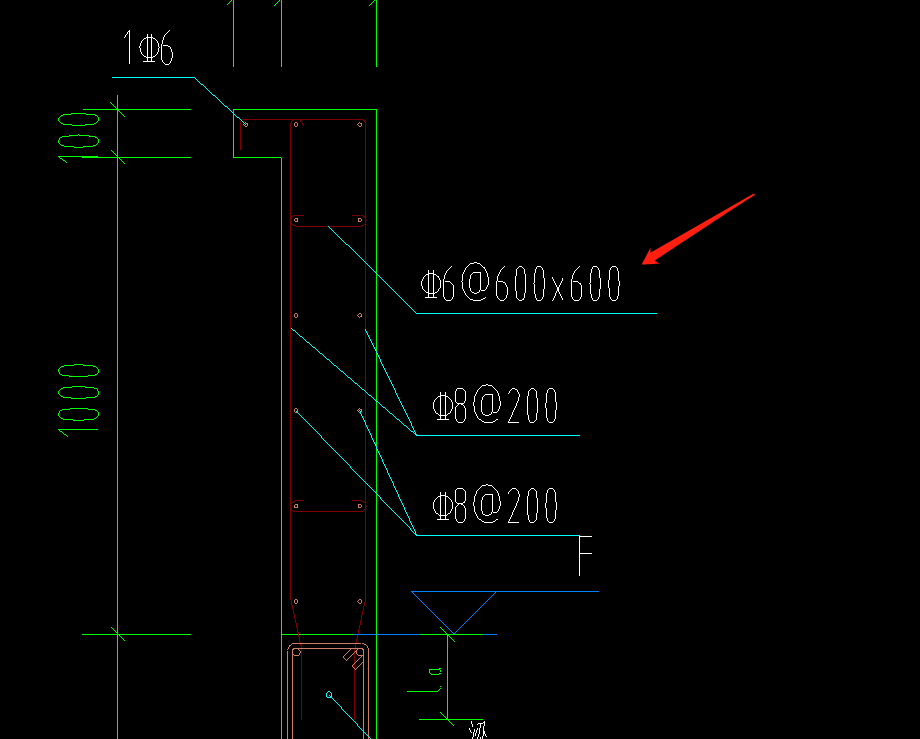

我用异性栏板画这根节点，我想问一下这个拉筋怎么布置，求大哥解答
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
首先，是异形栏板不是“异性”。
其次，楼上回答明显没看软件。2018异形栏板属性里并没有可以输入拉筋的地方。
最后，这个拉筋怎么布置？
在属性框左下角，截面编辑→不管是纵筋还是箍筋都可以手动绘制，拉筋在箍筋里，输入拉筋信息，直线绘制。
2019-11-07 10:21:19
-
在属性中输入拉筋信息，C6-600×600就可以了。
2019-11-07 10:10:29
-

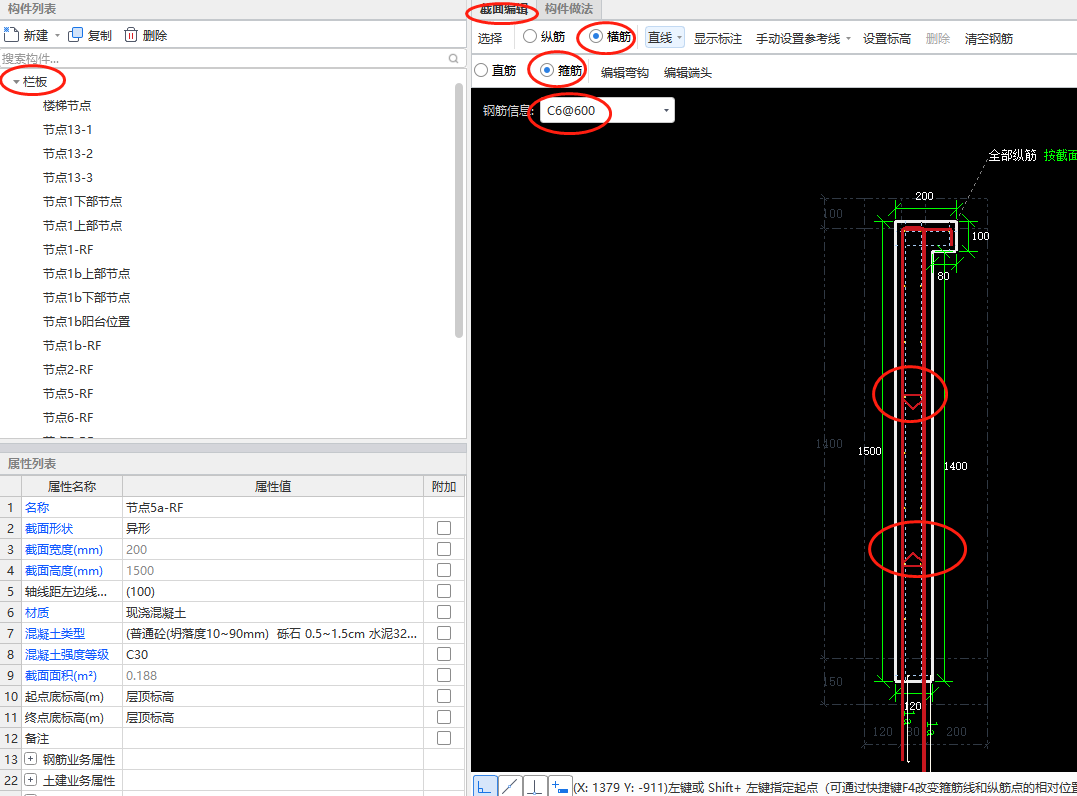

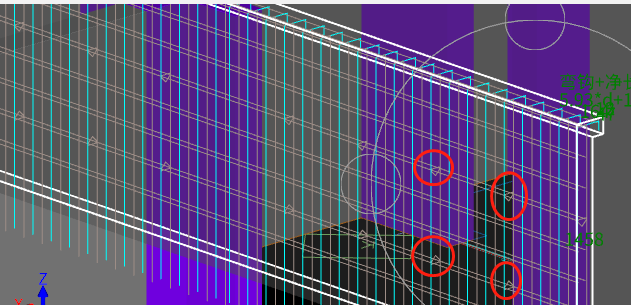

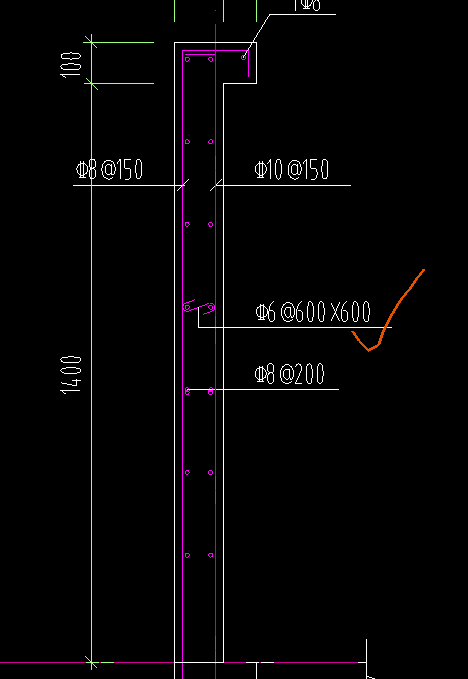

在截面编辑中选择选择横筋-用直线箍筋-输入钢筋信息C6-600,然后按照栏板的高度间距600设置一道，比如下图，栏板高度1400，就设置2根，从三维图中显示上下左右拉筋间距都为600*600.
2022-07-14 11:13:01
