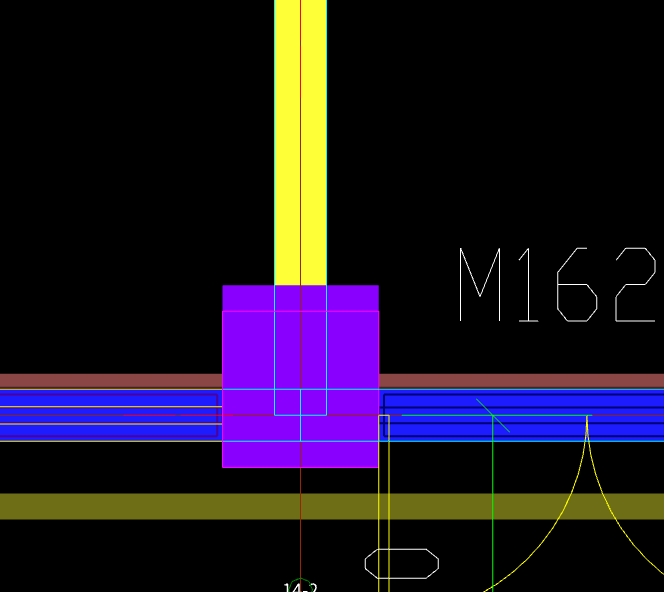

遇到这种 柱墙同体的情况 外墙内保温 该怎么布置上去？

外墙内保温 遇到这种 异形大柱子加混凝土的情况 保温该怎么布置？

2020-09-28 11:00:14 补充

剪力墙暗柱的问题

剪力墙暗柱把暗柱隐藏之后发现剪力墙对于厚度不同于墙厚时无法自动延伸，这种情况怎么绘制，如果暗柱厚度小于剪力墙时那剪力墙的钢筋怎么布置到暗柱里？2020-12-31 07:14:06 补充有没有专家能解答一下哈

GTJ2018画构造柱时的布置问题

没有单独的构造柱布置图，只有构造柱说明中，墙转角处，端部无约束时应设置等说明 ，那么两堵墙的交接位置是否要设置？设置了的话会不会太密,而且数量多工程量会特别大，与实际不符，这种情况下画图时应该怎么做，下面区域是我布置的一部分，是否正确呢，请老师们指教

请问这种板伸入承台钢筋需要另外设置吗？

我的图纸中有一部分承台没有上部钢筋，如上图所示承台的上部分钢筋是筏板的上部钢筋直接进行贯通布置，那么请问这种情况下。我怎么定义才是最正确呢？1：我直接按图纸把筏板画上去，筏板的钢筋按图纸布置下去，而承台的上部分钢筋不输入信息。（软件在筏板遇到承台的地方会自动扣减板的钢筋吗？）2：我直接按图纸画筏板上去，钢筋布置好，我同同时参照板的配筋信息，也同时输入到承台上部分钢筋当中去（如果这样操作，软件会进行扣减吗？还是会多算该部分的钢筋量？）3：我直接在筏板中遇到该承台的地方 扣一块板洞出来，然后就把板的上部分信息输入到承台上部中?究竟怎样计算才是最精确的呢？

图纸中防火卷帘门尺寸超出了洞口尺寸怎么画？

图纸中防火卷帘门尺寸超出了洞口尺寸怎么画？如图所示，剪力墙布置时预留了门洞口（宽度为6000mm），而该洞口部分有两种尺寸的门分别是6000mm以及7000mm的尺寸。如果我将7m的门绘制上去，连我之前按照墙柱图绘制的剪力墙也会被门洞部分扣除。那么请问实际施工中，会这样扣除剪力墙部分而为了做一扇门吗？还是说那个门直接安装在剪力墙上而不是破坏剪力墙而为了装门呢？
