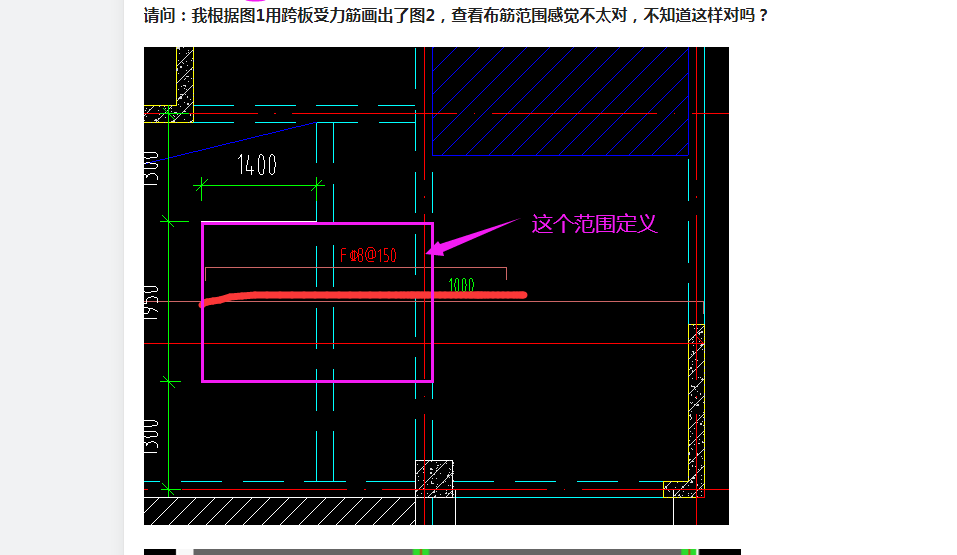

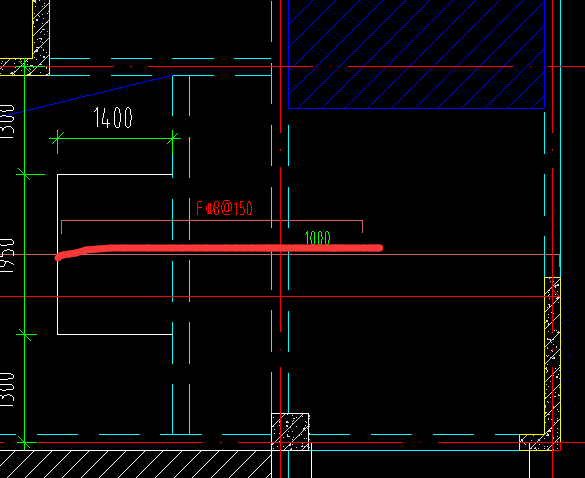

请问：我根据图1用跨板受力筋画出了图2，查看布筋范围感觉不太对，不知道这样对吗？

关于跨板受力筋

但我用单板垂直画出来之后，查看布置范围，是图上这样显示的，不知道对不对。能帮忙指导下怎么画么？这几个跨板受力筋的布置范围该怎么区分，要怎么画呢？

基础的结构图识图问题

问题1：根据图纸说明及板配筋图，我认为①③板的纵向底筋和面筋为c10@160，横向底筋和面筋为c8@200；②板的横纵向底筋和面筋均为c10@160，我这样理解对吗？问题2：一块板如果四周没有板负筋，那么这块板上一定有双向布置的面筋吗？

麻烦您了，谢谢！！

1:高层暗柱，需要像框架柱一样加密吗？还是仅搭接区加密？2:截图人防口部节点，（由于L型人防构建处理不了）这些位置是用暗柱处理？还是异型框柱处理？       水平箍筋按层高算？还是按洞口高度算？     搭接区还要加密吗？     （如果从人防门框墙图集看，水平箍筋计算的位置仅洞口高度对吗？）3:如果用暗柱处理，07人防门框墙图集2-2剖图，洞口顶部以上的水平筋 及洞口底部以下的水平筋，是伸入暗柱一个锚固长度？还是伸到暗柱边弯折？（就是普通剪力墙水平筋遇到暗柱那样锚固。）                               人防图纸上，就这样位置的标注构建，一直不知道该怎么画？用什么构建画才对。  具体水平箍筋算多高？洞口顶部和洞口底部通长水平筋，算到什么位置截止。

女儿墙大样造型的处理方式

像这种造型，画的时候，有几个组合方式（不知道是否正确，先见谅个），大家给看看行不行？1、剪力墙（不配筋）+板（不配筋）+自定义线（用于布置钢筋）2、异形挑檐+自定义贴面（挑檐不能布装修，用自定义贴面来弥补）3、直接异形栏板画（担心装饰部分会有影响，不太懂，大神可以给明确下）4、剪力墙（配筋）+异形圈梁（配筋，代替上部的平板）5、直接异形圈梁画（这个对装饰是否有影响，请大神给明确下）6、钢筋手算，结构用剪力墙和板代替（这个是不是属于最笨的方法？捂脸）暂时就这些，要是有啥好方法，麻烦告诉下，万分感谢！！！

基础梁钢筋布置

请问这个图基础梁的钢筋怎么布置，有侧面钢筋吗2020-04-02 14:25:46 补充这是平面图2020-04-02 14:38:20 补充如果我用基础梁画的画 这块砼会不会自动扣减2020-04-02 14:38:52 补充另外  基础梁是布置上下钢筋吗 侧面是不是不用管2020-04-02 16:13:47 补充这个1的两根是横向箍筋吗还是两层面筋 地下横向是不是一层面筋2020-04-02 16:27:35 补充我在独基上面这样输入对么  2020-04-02 16:31:39 补充就是我想知道横向钢筋除去柱子那个箍筋其他是不是像绿色的这个样子，柱子我画到基础顶上的呀 ，是插筋吗2020-04-02 16:37:34 补充
