小喵君
2021-01-20 17:22:09
|
山东省
土建钢筋算量GGJ2013
|
28676查看
5回答

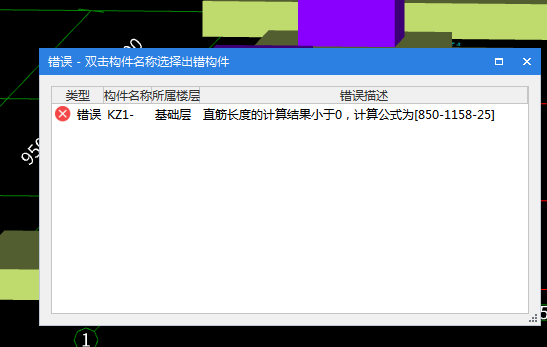

在计算柱子的时候，出现直筋长度的计算结果小于0，这种情况怎么解决，谢谢
全部回答
(5)
首答仅用{{minutesHtml}}
-
场景一：柱为框架柱/暗柱；
方法一：双击错误提示选中柱图元，修改属性列表---钢筋业务属性---【插筋构造】，将【设置插筋】改为【纵筋锚固】；
方法二：双击错误提示选中柱图元，修改属性列表---钢筋业务属性---【计算设置】---修改【抗震柱纵筋露出长度】为0；
方法三：柱子位置有较高的梁/条形基础等图元或柱中间位置有梁/板，尝试将梁/条形基础/板等图元删除后可以汇总正常。可以先将梁/条形基础/板等图元【图元存盘】出去后删除，计算柱正确后【锁定】，再将梁/条形基础/板等图元【图元提取】进来。
点击蓝色字体获取详细答案
场景二：柱为构造柱；
方法一：在工程设置---钢筋设置---计算设置---计算规则---砌体结构---构造柱---【是否属于砖混结构】，【否】改为【是】---再汇总计算；
方法二：若方法一操作后还是不行，可以按照场景一框架柱/暗柱的方法操作。
备注：GTJ2021软件26.0及以上版本，鼠标点到提示位置，会自动弹出解决方案，可以按照所弹出解决方案操作。
2021-01-20 17:23:09
-
选择纵筋锚固的算法
2021-01-20 17:23:22
-

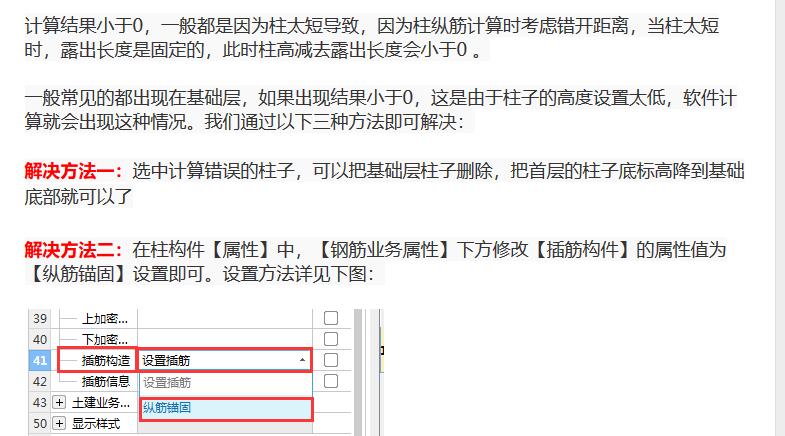

在计算柱子的时候，出现直筋长度的计算结果小于0，这种情况 是柱子较短所致，设置柱子钢筋锚固即可解决 。
2021-01-20 17:23:23
-
方法一：双击错误提示选中柱图元，修改属性列表---钢筋业务属性---【插筋构造】，将【设置插筋】改为【纵筋锚固】；

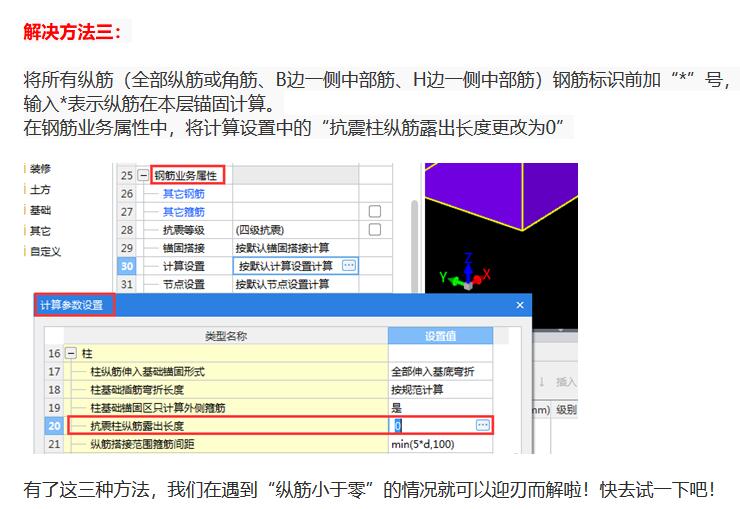

方法二：双击错误提示选中柱图元，修改属性列表---钢筋业务属性---【计算设置】---修改【抗震柱纵筋露出长度】为0；
方法三：柱子位置有较高的梁/条形基础等图元或柱中间位置有梁/板，尝试将梁/条形基础/板等图元删除后可以汇总正常。可以先将梁/条形基础/板等图元【图元存盘】出去后删除，计算柱正确后【锁定】，再将梁/条形基础/板等图元【图元提取】进来
2021-01-20 17:24:30
-
2021-01-20 17:25:24
