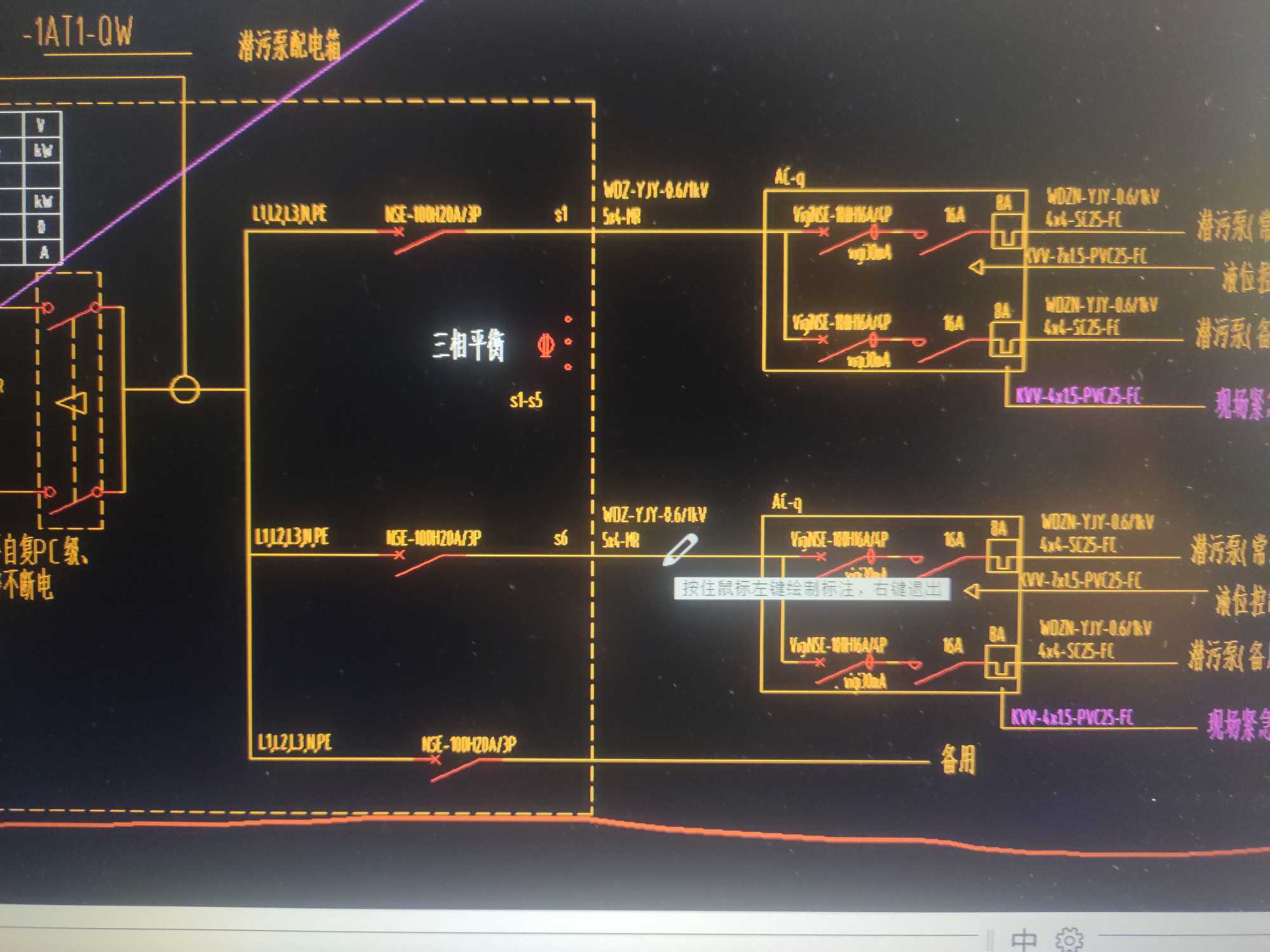

请问图中这个系统图是不是表示6个同样的回路S1至S6？

自动报警的FS模块箱的问题

1从这个系统图可以看到模块箱负责一个区域，但是没有告诉是从哪里拉至模块箱.2.有多少种线，是什么线拉至到模块箱。3,这个模块箱作用是什么。4，自动报警的线一回路一回路是什么意思，是不是跟电线有区别。

弱电系统图算量问题

请问各位前辈，我下面附图是商品房首层的一个塔楼系统图，其中的监控模块AFN-M1220是不是系统图中标出跟他有关每种类型的弱电设备都算一个，这个系统图1+1+1*3+1*3=8个监控模块？控制模块和中继器算量道理是一样的吗？还是按照同一回路算一个？我下面截图中，是预算的工程量 ，几个模块数量差别很大 ，请前辈们指点一下，谢谢

请问弱电工程中的套管怎么判断

是三层楼的建筑，每层楼大概3、4个房间有TO插座，每个房间大概就7个插座左右。系统图说了用Cat.6.UTP的线1、想请问图中所说1~2条、3~4条是指什么，怎么判断有几条2、请问Cat.6.UTP的工程量是不是就平面图所量工程量，不需要*2、*3谢谢各位老师！！

自动报警工程量计算

请问下图中自动报警的如何理解？H电话线和K控制线我知道是每一条回路都是单独从消控中心单独拉出来至末端设备的。1X/1M是代表单独从消控中心拉一条线连接所有的火灾显示盘、防火门控制器吗只有一条回路的意思吗？但11D\11L\11S\11B又是怎么回事？看系统图有19个消防接线箱，如果每一个都单独从消控中心拉一条线出来至消防接线箱的话？各自的11条线也不够用吧？是不是设计画错图了？消防图一般设计画图都有问题？

各位专家求教 低压配电房 2AA6 这个配电柜 是如何分线2AA6-3到D1AL

低压配电房 2AA6 配电柜是如何走线系统图2AA6-3到D1AL到D1AL3的，低压配电房那么多个配电柜2AA1 2AA2 2AA3 -2AA6 是不是每个配电柜都出一条电缆线到每个配电箱那里去呢？ 是否如 2AA6配电柜 出一条5*16的电缆到D1AL配电箱再从配电箱拉一条3*16电缆到D1AL3这个配电箱呢？     配电柜有进线柜和出线柜，进线柜通常都是第一个柜出线是最后一个柜出线的呢，那么电缆不是应该从最后一个箱2AA1出线的嘛？ 那么我算量就配电柜这里我有些迷糊，请问我该如何算呢？
