这个消防总进线端子箱都进的什么线，是我画圈的那些吗

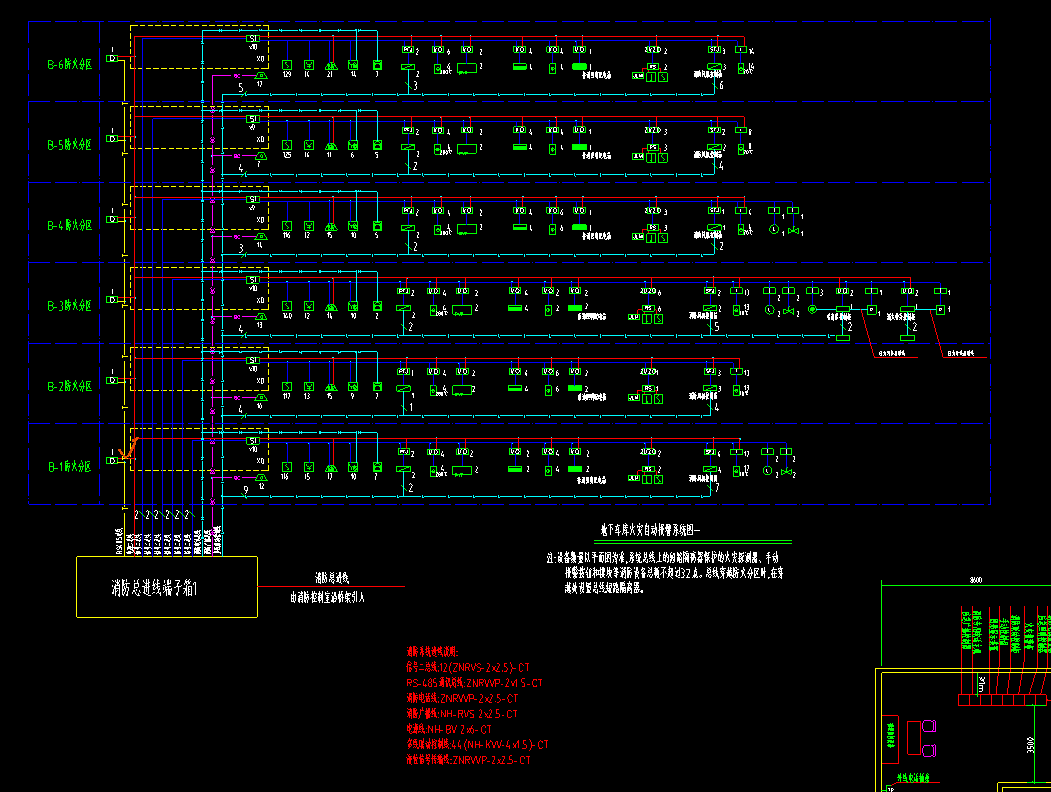

地下车库和主楼是不是没有关系，主楼的从消防控制室引线，地库的再从消防控制室引线，还有电话线是先到端子箱再往外分给手报和电话是吧，广播的是直接从消防控制室连接地库的各个广播喇叭，防火分区的接线端子箱都进什么线

2022-02-21 09:23:09 补充

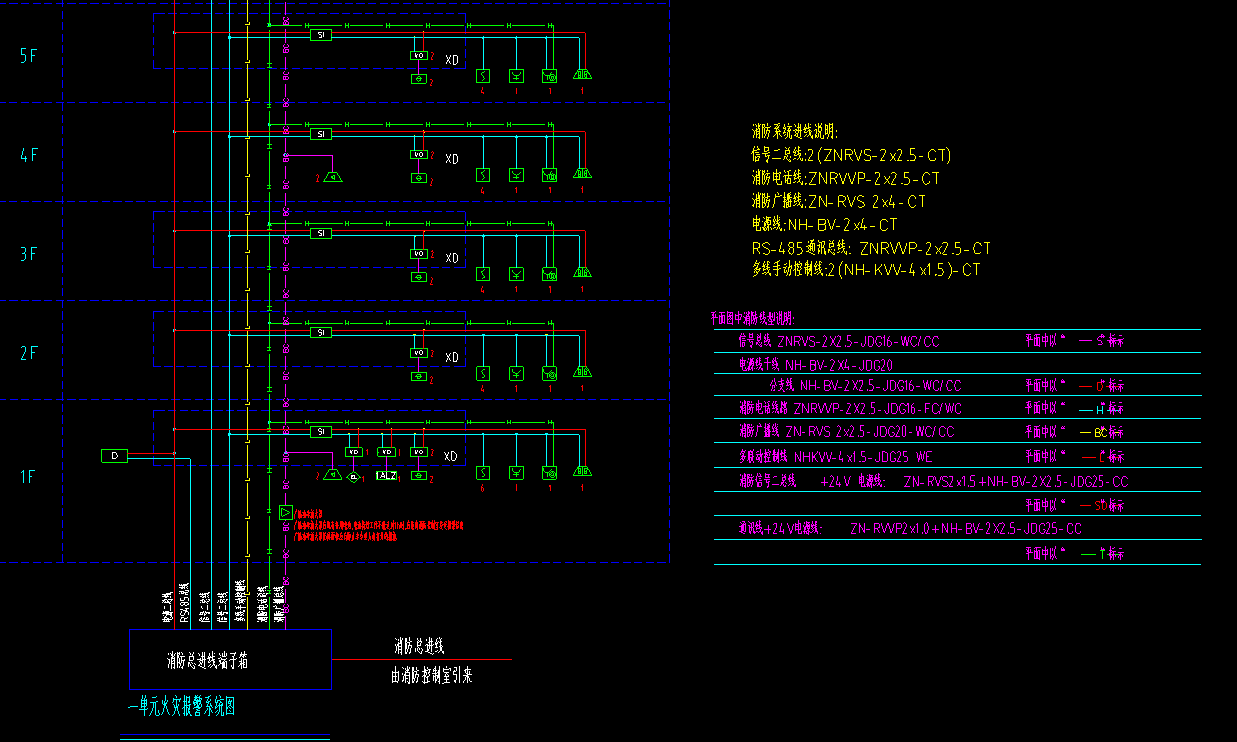

我的理解是主楼的进线为图一的黄色字体，从消防控制室引到主楼的总接线端子箱，信号线和控制线是并联其他都是串联，地下车库防火分区的接线端子箱进线为每个接线端子箱进两根信号线，和电话线串联，电源线也是串联进到地下车库的每个端子箱，广播和多连控制室从消防控制室出线广播串联、多联控制并联连接到每个器具
