图纸上边框主梁原位标注没有给出标高变化，但是楼梯间的这个部位的次梁和板有问题

关于斜板与梁衔接部分的处理。

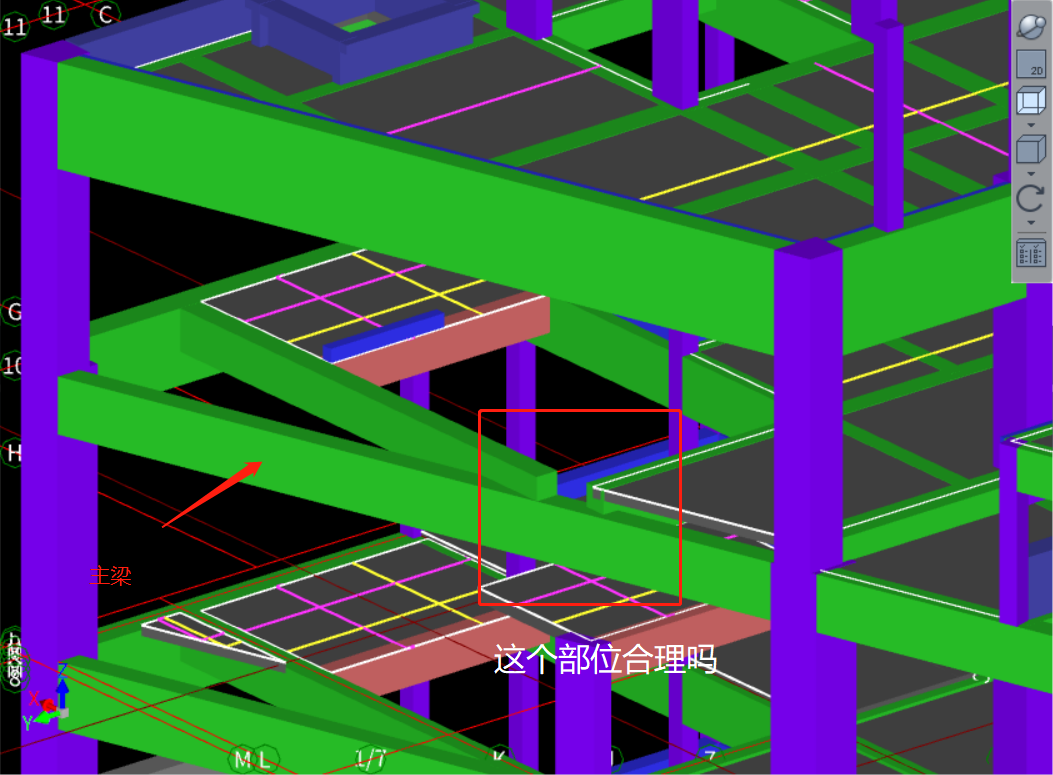

我按标高画好斜板后，用平齐顶板功能将梁标高与斜板齐平，但是显示出来的梁还是有一小部分伸到板外面了，这个要怎么处理呢，会影响算量么？而且衔接部位的钢筋也没法照着图纸的画法去设置，我是单独设置梁和板的钢筋，导致算出来的钢筋量也不准，有没有什么办法能设置这种部位的钢筋呢？附图如下。

因左右对称，同一张梁图的左右两侧分别画了X、Y方向的梁，识别的时候如何处理

图纸左右对称，所以设计院在画图的时候把X向的梁图和Y向的梁图同时画在了一张图纸的左右两侧，这样的情况也可以直接识别，但是会有很多错误，最大的问题还是在原位标注。我尝试在千赢官网首页登录入口的导入图纸中将左侧的梁标注镜像到右侧，但是支座筋和跨中钢筋的位置会错乱位移，镜像后的标注跟左侧的位置并不完全一样，会有很多问题。后来又尝试在CAD中将整个左侧的梁标注做成块，再导入到千赢官网首页登录入口，然后镜像，发现位置还是会错乱。这个问题我不是第一次遇到了，而且每次这样的梁图也不是一两张，别的楼也是一样的问题，所以还是希望知道有没有简便快捷的处理方法。

楼梯投影面积怎么算？

1.封闭式楼梯投影面积计算，楼层平台（被墙包在楼梯间内）算在楼层里还是楼梯里？如果是类似钟楼形式的建筑，就是楼层标示和标高，实际没有大楼层，只是一块相当于楼层平台的休息平台，怎么算楼梯投影面积？ 2.开放式楼梯，楼层与楼梯分界为梯梁外侧或者最后一步楼梯踏步沿口外延300。如果梯梁位置是框架梁怎么分界？外延300后，楼梯下斜的梯段板部分还没全部包括在里面怎么办？ 3.开放式楼梯，楼层与楼梯之间有没有连接梁怎么界定，是看设计标注还是看距离？问题补充：1.钟楼，有楼层标示和标高，实际没有大楼层。 2.开放式楼梯，楼梯与楼层连接梁，是框架梁（设计标注为框架梁）时，怎么界定？

地框梁锚在承台还是柱

老师您好，图纸上注DL表示框架梁，集中标注写的DKL10这样，标注也是楼层框架梁类型。顶标高平承台，底标高比承台高。我在图集16-1的27页和16-3的30页都没找到关于DKL这样的描述，我认为他是属于地下的 楼层框架梁。但是 现场施工说这梁是锚固在承台，在承台处断开 伸入承台1个锚固，这样合理吗？以老师您专业的角度看这个地框梁支座是承台还是柱？他的底筋和面筋应该怎样通过承台？以及这个搭接的构造详图在图集里有没有？3个问题 非常感谢您

后浇带做法

如图所示，想请教各位老师，这个后浇带遇梁下沉在软件里好像做不出来，，那么问题是在后期的结算过程中，这个下沉的部位涉及到防水卷材，这个在平面图纸中体现不出来，软件又做不到，后期对甲方的结算以什么为依据呢？软件无法实现这个后浇带从基础梁下面绕过去，600的筏板，1米的梁，正常情况下梁要多挖400高，土方、砖胎膜、卷材、钢筋、止水带、混凝土、都比软件多，图纸上面没有表现出来，只有一行文字，但是现场我们的实际做法是从梁下绕行的，所以所有沉降后浇带遇基础梁的地方都有一个类似四棱台柱墩的下沉，那么这一部分下沉的量改如何计算呢？软件中可以操作么？如果手算，以什么为依据呢？图纸中没有具体的下沉做法和大样，望那位老师指点一二，感谢！
