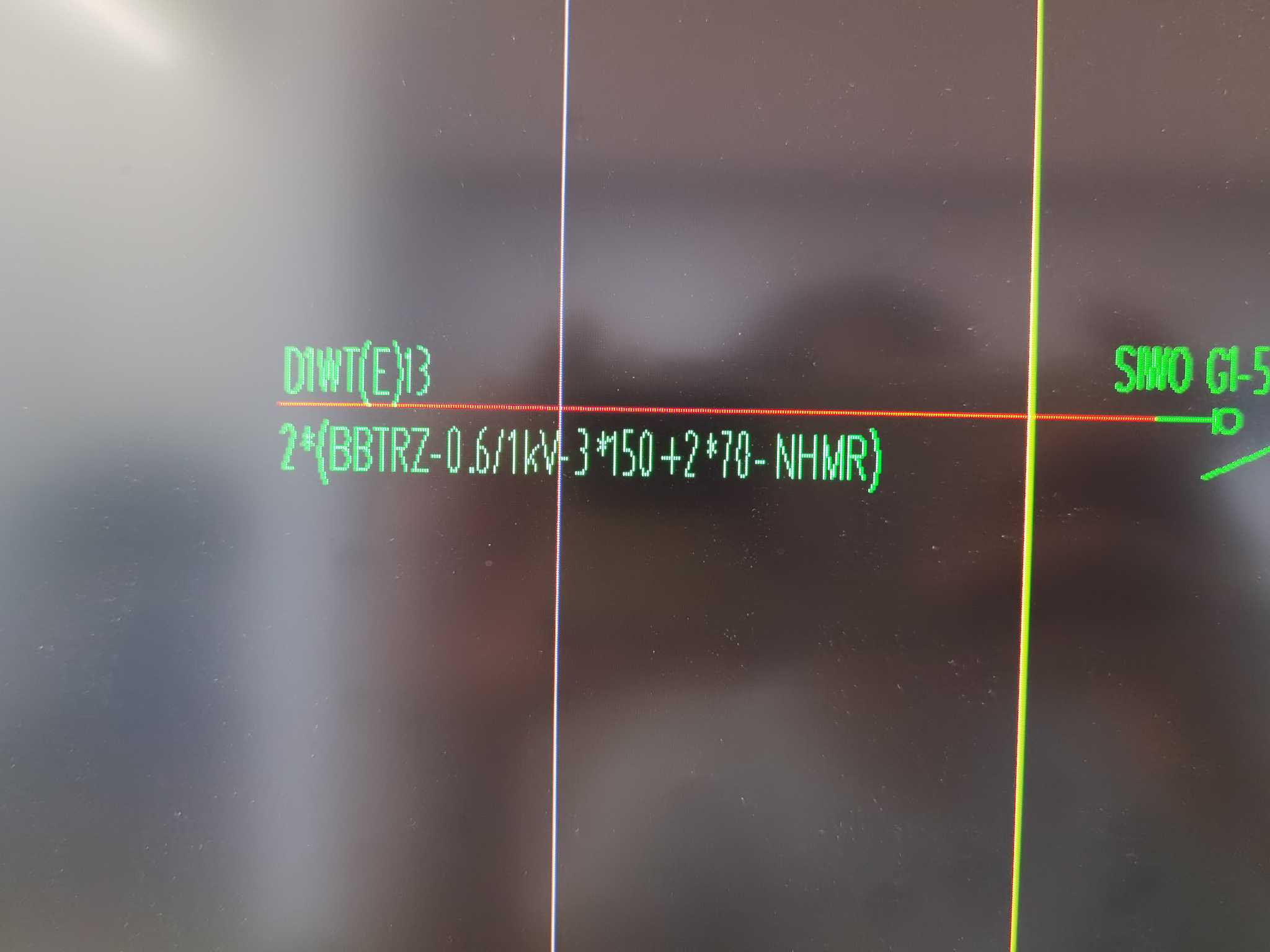

这个回路是表示d1wt13有两根bbtrz-3*150+2*70的电缆吗

电缆符号的表示方法

C65N-/D2P 6A L1 1wP1 VV-1KV-3*2.5SC25FC0.3KW 问题一；2P是表示什么？是开关的控制方法吗？ 问题二； VV-1KV-3*2.5SC25FC0.3KW是表示有几根3*2.5的电缆？是一根？还是二根？

BYJ-4(3*120) + 1*70是什么意思？

它是有3个箱子ACB2-12~2-14，去接冷却水泵，但它的标注是BYJ-4(3*120) + 1*70-4SC100.有些不明白，这个标注到底是线还是电缆呢，那么到冷却水泵只有3条回路，1*70怎么不标注成4（1*70）。问题补充：那条备用的线和钢管需要计入工程量吗？平面图纸上就3条。如果计算，那如何计算长度？

电气方面的几个疑问

1、电缆桥架的安装包括了接地等内容，但是不包括穿墙、板的封堵，我想问下应该套那个子目？是否是下图我所选择的 2、关于压接线端子的疑问，貌似我查了下，10MM2以下套无端子接线，10MM2以上才套压接线端子，如图所示两个回路，分别从配电箱引出BV3*4和BV3*10两根线，是否套如图所示的两个子目？其工程量该如何计算，以BV3*4为例，是否是3个（不管BV线有多长，均为3个）

总等电位箱端子板的接线问题

如图第一：红色标注的1、2、3条联结线，表示的是三种电缆导线如果穿金属套管的话需要接端子板，假如电缆有两根总进线，是否两根都要接端子板？ 第二：红色标注的4-6三根联结线，表示的是电缆外皮与端子板的连接么？这个是否包含在了电缆的安装子目当中，如果不是的话电缆和导线的安装子目中包含的接地是指的那一部分？ 第三:如果利用基础钢筋做接地极，总电位箱与接地极的连接就是7，工程量计算竖直高度=端子板的安装高度，水平距离就是端子板距离最近基础梁的水平距离？ 第四：联结线8指的是引下线与端子板焊接，这个有必要么，因为引下线从避雷带到圈梁到基础梁都是焊接的？问题补充：该图是总电位箱与进户线的联结（图集），最后问题是这些联结线走墙和板暗敷？ 还有一个问题，当避雷引下线需要与端子板联结的话，是所有的主筋引下线都要联结还是选最近的一根联结？

电缆接线及图例的问题

1.电气系统图里一个长方形，里面两个圆圈的图例表示的是风机控制箱吗？？ 2.电气系统图里面风机有两种接线方式，一种是直接从配电箱到风机，另外一种系统我就看得不清楚，到底是怎么样的走线方式呢？？是不是先从配电箱到风机控制箱，再到风机，还是电缆从配电箱分别到风机控制箱和风机？？就是第三张图不是很明白问题补充：刚才有热心朋友说那个长方形里面两个圆圈是按钮，那系统图里面为什么有两根线出来，一根到风机，一根到按钮，这到底是什么意思呢,主要就是这个系统图为什么有线到按钮，这是什么意思呢
