在做结算时竣工图与现场实际不符，是否有办法快速修改竣工图图形

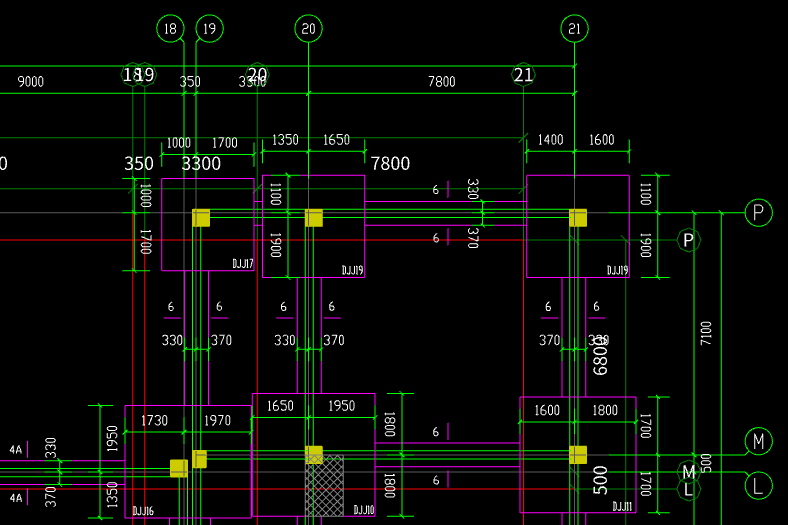

以实结算的话，竣工图图形要根据现场实际修改，但现场的改动是轴距变动如下图所示
这种修改在GTJ中结合竣工图线条十分杂乱如下图所示
轴线与图纸轴线不对应非常影响效率，这种情况下是否有更好的办法可以快速根据变更后轴线尺寸修改建模？
我目前想到的是通过CAD直接修改图纸，然后建模根据图纸可以较为简便的修改，但之前没有接触过CAD，不清楚CAD该怎么样缩减轴距（还得把其他线条如柱梁板等移动到位），如果GTJ不能实现快速或者较方便的修改，那么CAD软件要实现上述功能需要如何操作呢？多谢各位老师解答
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
CAD不用修改，增加变更的轴线用辅助轴线代替，方便修改定位，柱梁板等移动， 就打开跨图层选择。
2022-08-15 15:48:28
-
自己定义输入构件类型及图元。不需要去导图。
2022-08-15 11:52:24
