求教安装问题，关于电气配电箱系统图

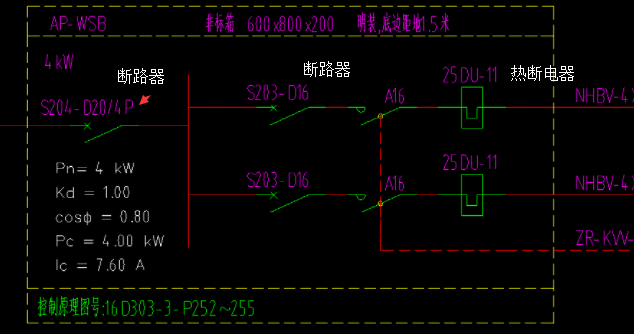

求教图中各英文简写都是代表什么意思
求教图中各英文简写都是代表什么意思
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
Pn(kW) 4.0 : 配电箱安装容量,各开关总和
kd 10:需要系数,查表04DX101-1,用电设备组实际所需要的功率与额定负载时所
需的功率的比值
Pc(kW) 4.00 :计算有功功率,见12SDX101-2 , =Pn ( kW ) 4.0*kd 1.0
cosp0.8 :设备额定功率因数,查表
Ic(A)7.6A :计算电流, =Pc(kW) 4.00/cosq0.8/ 0.22KV额定电压
2023-03-01 16:42:11
-
ABB
2023-03-01 16:33:43
-

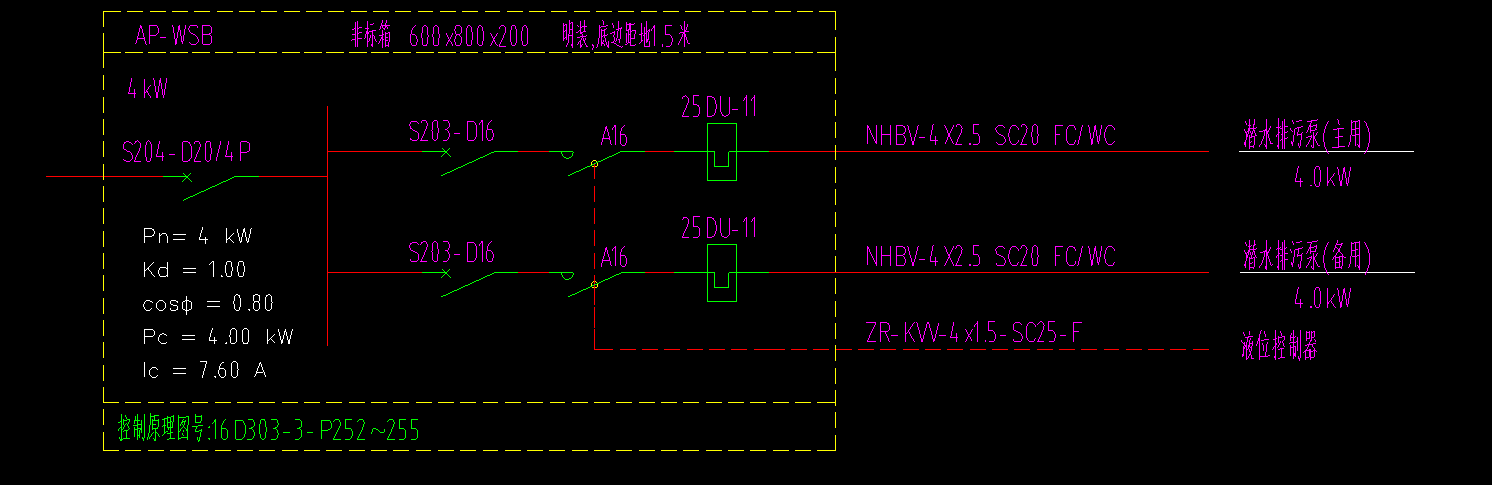

AP-WSB是配电箱；600*800*200是配电箱的尺寸；
NHBV-4*2.5 SC20 FC/WC和其他2个线性是从这个配电箱内出来的，末端负荷是污水排污泵等（就是后边写的）
NHBV-4*2.5：4根2.5平方毫米NHBV线
SC20：DN20的钢管（电线的配管）
FC/WC：沿地板/沿墙敷设2023-03-01 16:42:52
