请问这个利用热镀锌扁钢与设备可靠连接的是什么？

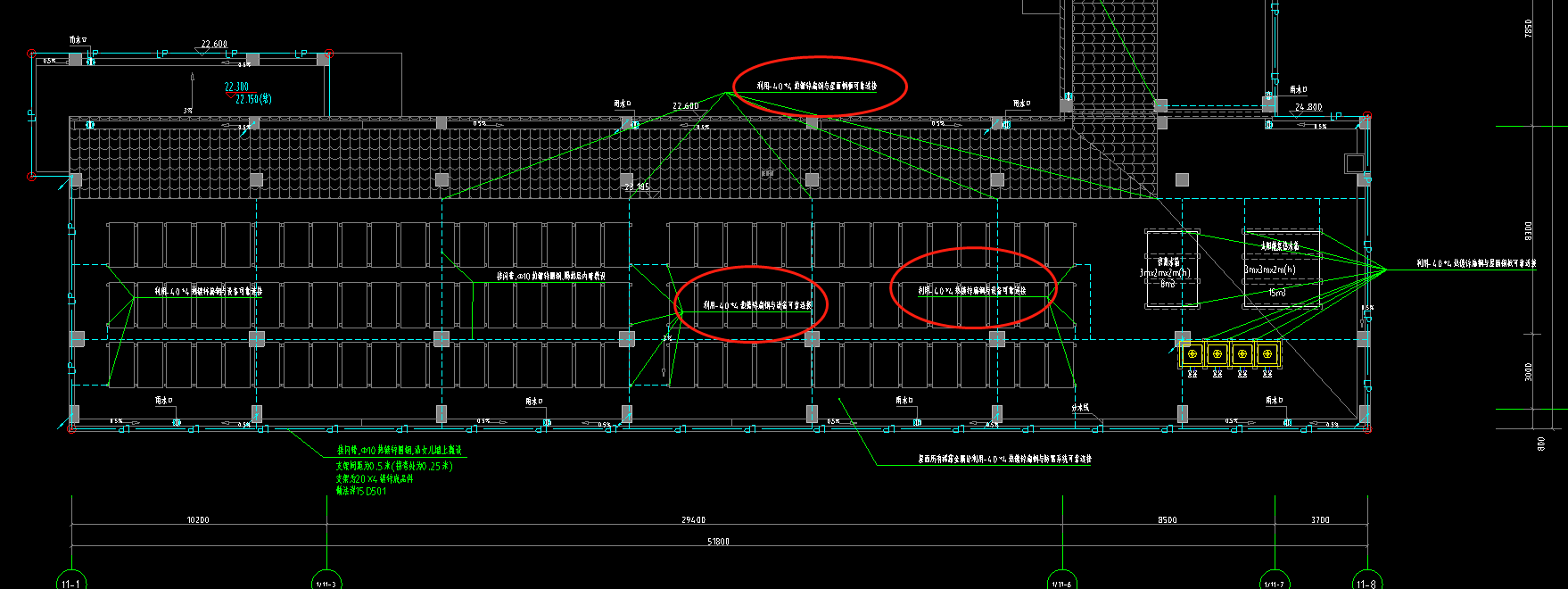

请问这个红圈里的两个符号是什么设备

接地母线如何计算，是不是围绕基础一圈？

这里40X4的镀锌扁钢为接地母钱，这里的接地母线如何计算，水平敷设的40X4镀锌扁钢在图中的哪里？是不是按照正方形基础围绕一圈还是如何？基础接地装置设计说明:1、本建筑利用建筑基础内钢筋作接地体、将基础底板底层钢筋沿建筑物外圈焊接成环形。同时利用作为引下线的柱基承台、筏板内底层钢筋网、水平敷设的-40X4热镀锌扁钢做为接地母线以及埋深大于0.5米的柱基础圈梁内底部对角，2根不小于C16圆钢主筋通长焊接作为接地极共同组成接地装置。接地母线在与柱基础相交处应与柱基础内通长焊接的四条不小于C16的主筋可靠焊接连,其接地电阻要求不大于1欧姆。2筏板部分基础接地做法:利用筏板基础底层钢筋网通长焊接作为筏板基础接地装置。同时通过人工敷设的40X4热镀锌扁钢与地下室其它部分的接地装置相连接。作为防雷引下线的结构柱子(或剪力墙)中对角两根小于c16主筋通长与筏板基础底部钢筋接地网连接。筏板部分接地引下线及引上线均与筏板基础接地装置可靠连接。

这里的圆钢主筋是不是作为接地极，那是不是不用计算？

本建筑利用建筑基础内钢筋作接地体、将基础底板底层钢筋沿建筑物外圈焊接成环形。同时利用作为引下线的柱基承台、筏板内底层钢筋网、水平敷设的-40X4热镀锌扁钢做为接地母线以及埋深大于0.5米的柱基础圈梁内底部对角，2根不小于φ 16圆钢主筋通长焊接作为接地极共同组成接地装置。接地母线在与柱基础相交处应与柱基础内通长焊接的四条不小于φ 16的主筋可靠焊接连,其接地电阻要求不大于1欧姆。

图中的小圆圈是不是接地极，但是看说明好像又不是？

图中哪里是接地极？本建筑利用建筑基础内钢筋作接地体、将基础底板底层钢筋沿建筑物外圈焊接成环形。同时利用作为引下线的柱基承台、筏板内底层钢筋网、水平敷设的-40X4热镀锌扁钢做为接地母线以及埋深大于0.5米的柱基础圈梁内底部对角，2根不小于C16圆钢主筋通长焊接作为接地极共同组成接地装置。接地母线在与柱基础相交处应与柱基础内通长焊接的四条不小于C16的主筋可靠焊接连,其接地电阻要求不大于1欧姆。

消防图例没有图纸上的构件

如图所示的是和消防管道连接的构件，请问这个构件是什么，图例上面没有找到，如果是室内消火栓箱的话为什么会有左右的管道连接？不应该是一根管道分出支管连接过去吗？请各位指教
