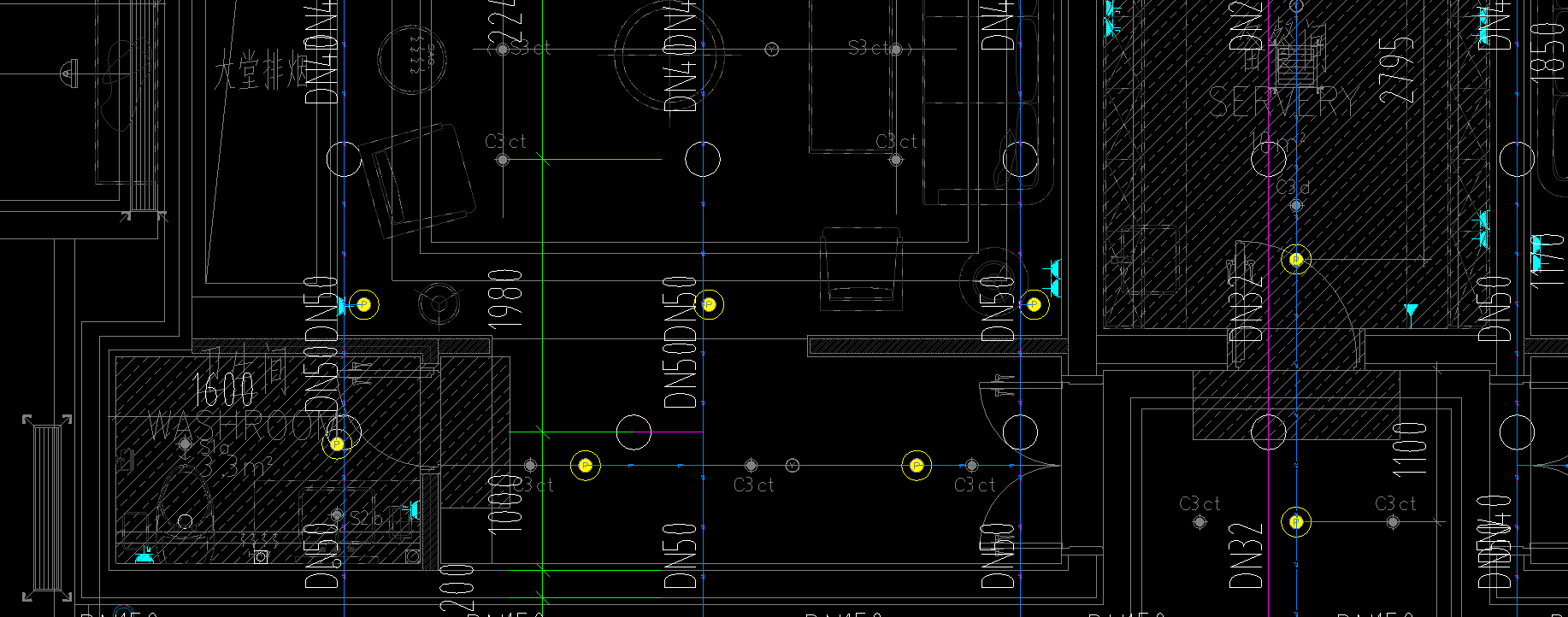

这个黄色的图例是喷头嘛？还是什么，放大看中间有个P

请问这个雨水漏斗我直接在排水管上绘制对吗，屋顶平面那个中间有个十字的图例又是什么

分开的平面图怎么计算？

一共四张图，其中第三张是放大了第二张图的上部分。三张图没画在一个图上，实线和虚线没有连在一起，这个时候怎么计算“开敞办公”的双管荧光灯和应急这两条回路的水平长度？ 补充问题：第三张图中间部分的两个回路有箭头，箭头表示什么意思？

弱电大神看过来。。工作组交换机和企业级交换机区别

从定额人材机看工作组和企业级只差了一个小型工程车的机械台班，可是交换机的安装又用不到工程车，为什么定额这样编写呢？我们现场用的是S5700-28P-SI参数查出来就是三层企业级的交换机，但是审计单位不给，他们的说法是企业级交换机定额含工程车，但实际用不到，所以去掉工程车后基本上就是工作组交换的费用了，反正人家就是不按企业及交换机给我们，这个怎么说呢？主要还是在定额为什么有小型工程车这个台班在吧？大神求指导！

电气导线，电缆敷设方式？

1. NHYJV-4*35+E16 SC100 CT/WC；这电缆是怎么敷设的？是整个线路桥架敷设，桥架 内部穿100的焊接 钢管， 还是整个线路有一部分桥架，在沿墙部分穿100的焊接钢管？ 2. BV-2*4+E4 PC20 CT；这导线的敷设方式和上面一样吗？ 3. 在系统图中：（2根4对电缆 MR PC25）WC-FC ?这个是什么敷设方式？问题补充：3中，MR是个金属线槽

2012河北安装定额第六册一般穿墙套管安装费中含管道与墙体之间的封堵吗？

一般穿墙套管工作内容：准备工作、切管、 焊接、打墙眼、安装。定额含量：人工、氧气、乙炔气、电焊条、电焊机及其他材料费。“安装”这个工作内容是什么意思？不只是打完墙眼把套管放道墙里吧，得对套管做一个完整的安装流程，得满足下一个管道穿过套管的情况下，所以“安装”这个工作内容中是包含套管与墙体之间的封堵。这么理解有问题吗？但是定额含量中没有关于封堵的材料，只有一个其他材料费。还有，第八册钢套管工作内容：留堵孔洞，切管、安装。“留堵孔洞”中堵的是哪个孔洞，是管道与套管之间还是套管与墙体之间？为什么第六册没有这个工作内容？这两种套管是有什么区别吗？这里的‘安装’我理解同上，是否有问题？请教各位大神，有没有关于对这个套管安装流程和含有什么东西的一个具体说明，定额计算规则，施工规范或其他官方文件？2020-07-16 13:21:47 补充总包单位封堵了分包单位应该封堵的管道洞口，这部分钱应该怎么从分包单位中扣除？套管安装费和工作内容里是否含了套管与墙体的堵洞？2020-07-16 14:13:55 补充不管是留堵孔洞还是打墙眼，这个洞或眼应该比套管大不了多少吧，满足套管穿过就可以吧？其他材料费用中是不是可以理解堵洞需要的用量很少，属于零星材料，其材料费合并为其他材料费？
