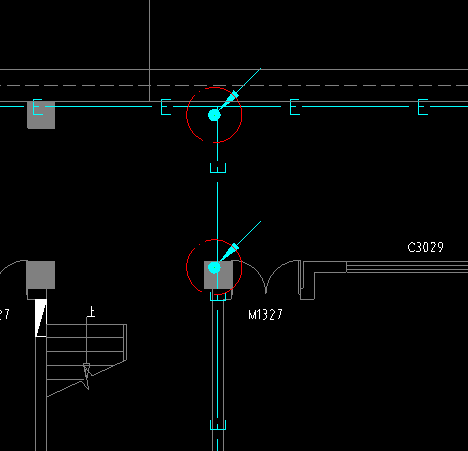

这种图怎么看那 是只有引下线标志那块是线路嘛

紫色线的紫外线灯怎么看是那条线路 是看连着的照明线路嘛

预埋水管一般是在首层平面图嘛？怎么看预埋的水管啊？麻烦各位老师帮解答一下 谢谢

预埋水管一般是在首层平面图嘛？怎么看预埋的水管啊？麻烦各位老师帮解答一下  谢谢

防雷接地套定额问题

老师，有问题问题1：利用柱主筋做引下线为何套定额时按延长米算而不是按处算？明明柱主筋土建就施工好的，做引下线时只需将它们跟圈梁焊接起来即可，这种焊点应该按处算不是吗？问题2：以焊接为一体的独立基础钢筋作为接地装置时，由于基础钢筋是土建专业施工的，安装只发生焊接，那所以工程量按处算，问题是怎么知道一个基础接地网要焊接多少处？是把所有基础梁中心线长度加起来*2再除以一根钢筋的定尺长度吗？

喷淋管道问题

第一张平面图上喷淋管ZL5-1、ZL5-2、ZL5-3这三根管有两处地方有立管，在临时理货区和楼梯间处，但我不明白的是系统图上ZL5-1、ZL5-2、ZL5-3的立管怎么就有两处地方有，在楼梯间部分的立管高度怎么看？因为我看喷淋平面图的一层（这两张截图是给排水及消防结合的图纸）的水平管敷设是从临时理货区那上去的，那为什么多出了楼梯间部分的喷淋立管？但是在喷淋平面图中楼梯部分是没有喷淋管道的。想问问各位老师这是个怎么回事

设置卫生间均压环（不是楼层外圈的均压环哦）后是不是就可以不用设置卫生等电位端子箱

我看很多省份都做卫生间等电位端子箱，只有广西还做什么卫生间均压环，做好了卫生间均压环直接连到最近的避雷引下线就可以了对吧，那做了卫生间均压环是不是可以不做卫生间等电位端子箱？上次我问的时候总是有老师以为我问的是楼层最外圈的均压环，现在我说的是卫生间均压环，就绕卫生间一圈的，绕卫生间，不是绕整个楼层，卫生间，卫生间，卫生间，重要事情说三遍。我最想知道的不是卫生间均压环最后连到把电导出去，而是想知道做了卫生间均压环就可以不做卫生间等电位端子箱？卫生间均压环是不是比较过时的落后的做法，现在大的城市都换成了等电位端子箱了对吗？
