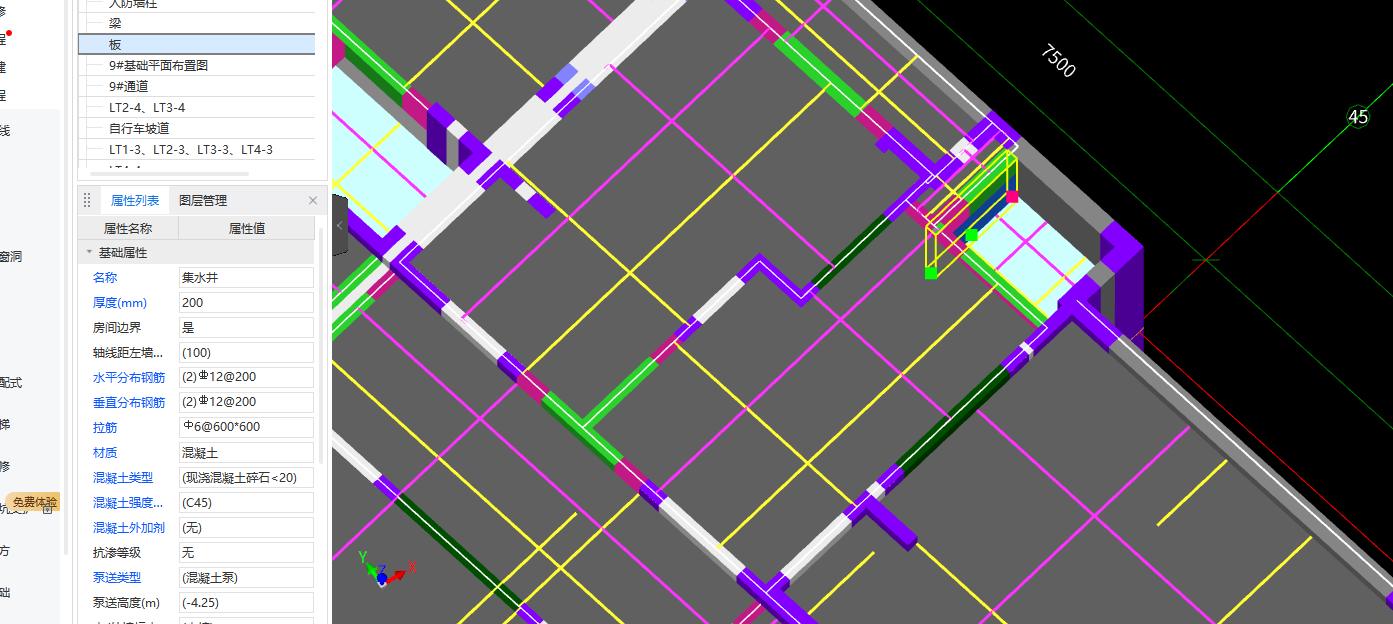

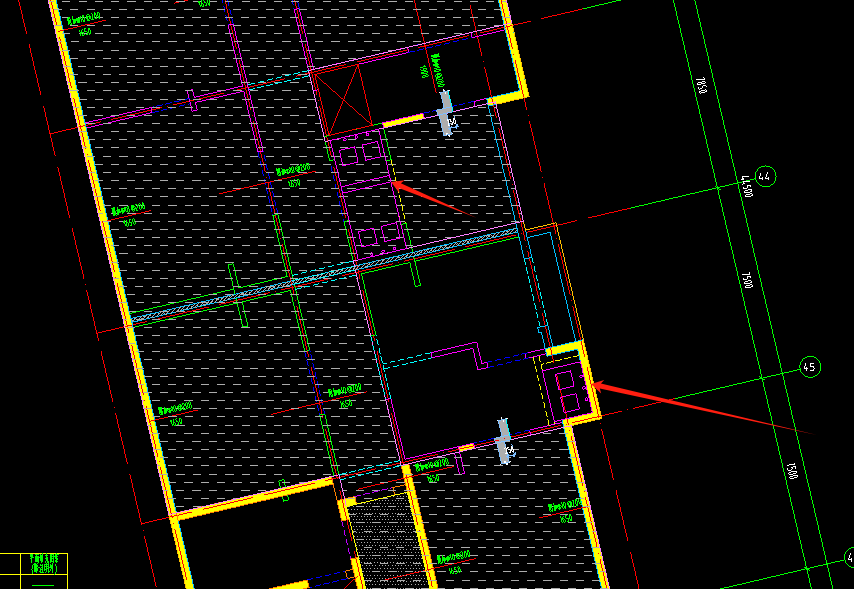

这个集水坑是这样的一个矩形坑嘛？用建立墙和顶板画的？负二层的坑 有斜坡嘛？

人防门框墙标高问题

请问图中画圈实际高度怎么算？这个人防地下有负一负二，这个门框墙是从负二层的底一直到车库顶板位置嘛？我算出个高度很高不确定

怎么理解这个位置？

1：图集截图中，保护层≤5d，d指的竖向钢筋直径?    这个直径d是按最大的直径算还是最小的直径算？2：截图中锚固区横向箍筋应满足直径≥d/4，这句话什么意思？指的锚固区箍筋直径大小吗？3：电梯井壁和电梯井坑口（内侧）在同一个平面上，（电梯井坑深1.8米），坑底1米厚（随筏板厚）。这时布置电梯井壁剪力墙水平筋c8-150，坑深1.8米位置要按C8-150布置吗？  图集哪有说明吗？        坑底1米厚位置完按C8-150布置吗？                      （1）尤其坑口位置内侧齐平，还要布置剪力墙水平筋吗？（这个位置在集水坑里布置坑壁水平筋了。）  这个坑壁水平筋，直径是按筏板钢筋直径20算？还是按剪力墙8直径算？为什么？补充问题：图集截图中，保护层≤5d，是指的基础底保护层？还是暗柱构建保护层？或者基础顶保护层？

钢筋布置

1：图集截图中，保护层≤5d，d指的竖向钢筋直径?    这个直径d是按最大的直径算还是最小的直径算？2：截图中锚固区横向箍筋应满足直径≥d/4，这句话什么意思？指的锚固区箍筋直径大小吗？3：电梯井壁和电梯井坑口（内侧）在同一个平面上，（电梯井坑深1.8米），坑底1米厚（随筏板厚）。这时布置电梯井壁剪力墙水平筋c8-150，坑深1.8米位置要按C8-150布置吗？  图集哪有说明吗？        坑底1米厚位置完按C8-150布置吗？                      （1）尤其坑口位置内侧齐平，还要布置剪力墙水平筋吗？（这个位置在集水坑里布置坑壁水平筋了。）  这个坑壁水平筋，直径是按筏板钢筋直径20算？还是按剪力墙8直径算？为什么？补充问题：图集截图中，保护层≤5d，是指的基础底保护层？还是暗柱构建保护层？或者基础顶保护层？

有-1层车库的筏板上面的排水沟为什么写的起点标高150怎么理解

有-1层车库的筏板上面的排水沟为什么写的起点标高150怎么理解？筏板顶标高本来就是负的，还有地下室车库，这里的排水沟在筏板挖个坑吧？而且集水坑应该一般也在筏板底下，这里集水坑和排水沟还是连通了的。并且并且，该图示是在地下一层截取的一段图纸信息，不太可能在别的楼层的信息在地下一层平面图上显示啊。我就是不理解这里写的起点标高150什么意思呢？谢谢高手回答。

这个图可以算哪些量？怎么算？我怎么完全无从下手呀？

第五条是4-1的图，我知道这个算那个3厚钢板的量，（可是怎么算，这个3后钢板应该也就是止水螺杆是一面墙放一个还是每隔多少距离放一个）另外，第5条说的地下底板及周边外墙应该就是地下室地板和外墙了，对吗？第六条，说首层填充墙，是指的是剪力墙吗？肯定不是砌体墙对吧。可是，我奇怪的是第六条说，“首层填充墙无基础梁或结构梁板，墙下应做基础”这什么意思？这是有两个地下室的建筑结构，基础不应该做到负二层墙下吗？首层填充墙下基础怎么做？能做到负一层的顶板上吗？这里需要算什么工程量？混凝土？ 补充问题：止水螺杆怎么套定额？这个不用在弄到GBQ4.0里套定额了吧，单独手套定额怎么弄？
