我就是这幅死样
2024-04-06 11:24:31
|
陕西省
土建钢筋算量GGJ2013土建算量GCL2013土建计量GTJ
|
202查看
3回答
板配筋

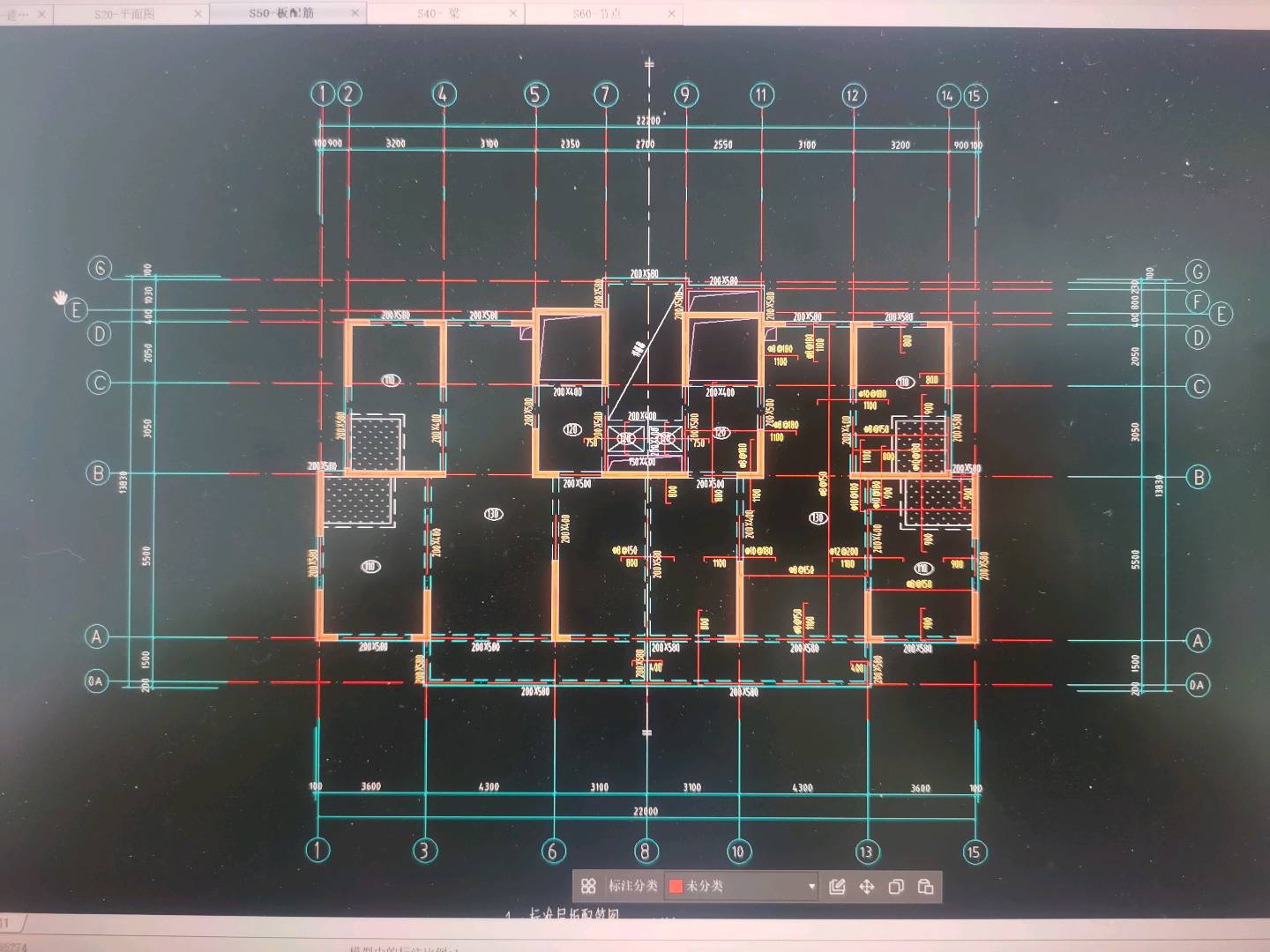

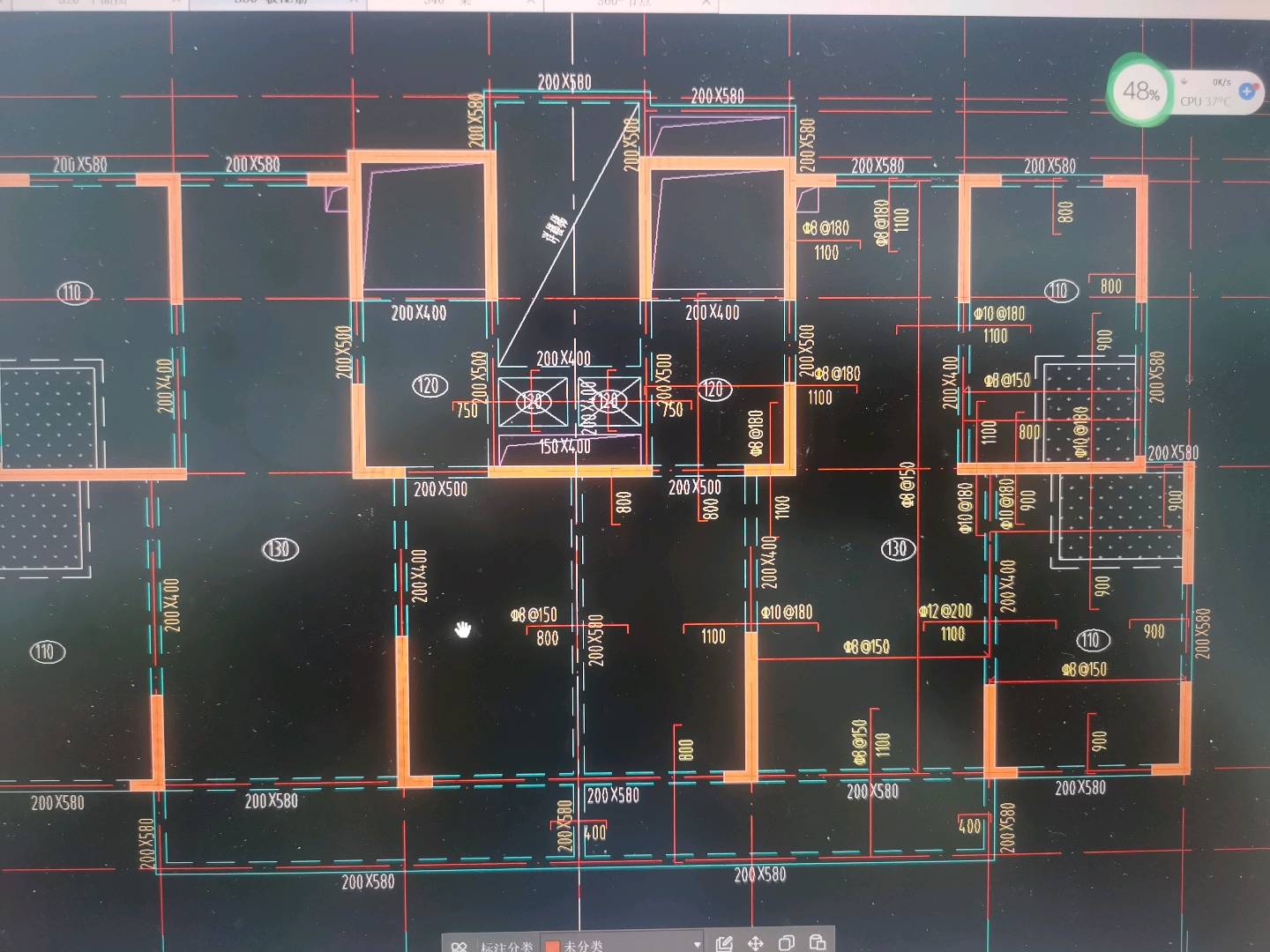

1.图一板负筋和受力筋只画了右边部分，左边的是一样么？

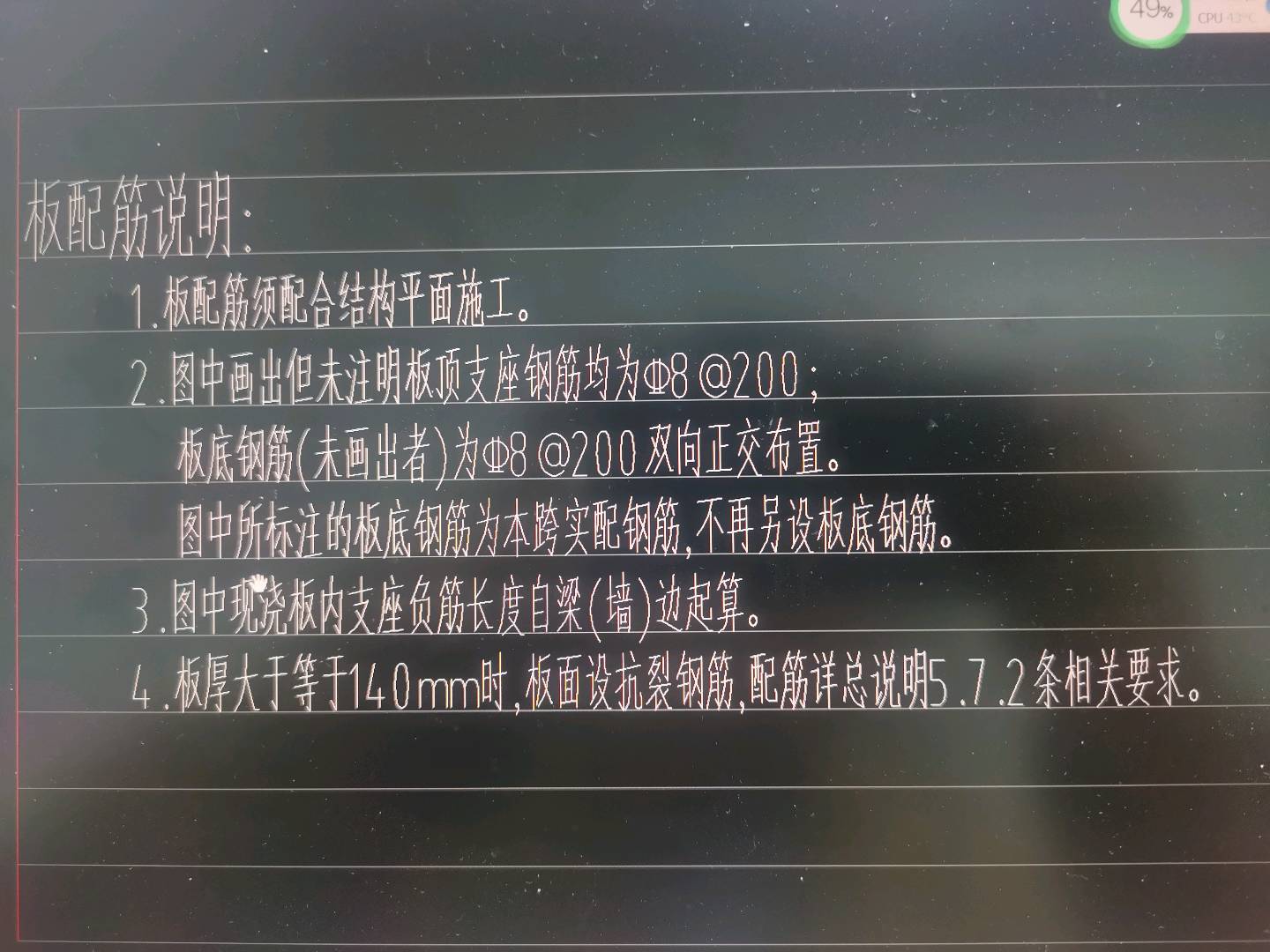

2.图二的第二句话咋理解，画出未注明的板定支座钢筋在哪里输入？板底这个又咋输入？
2024-04-06 11:27:59 补充
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳

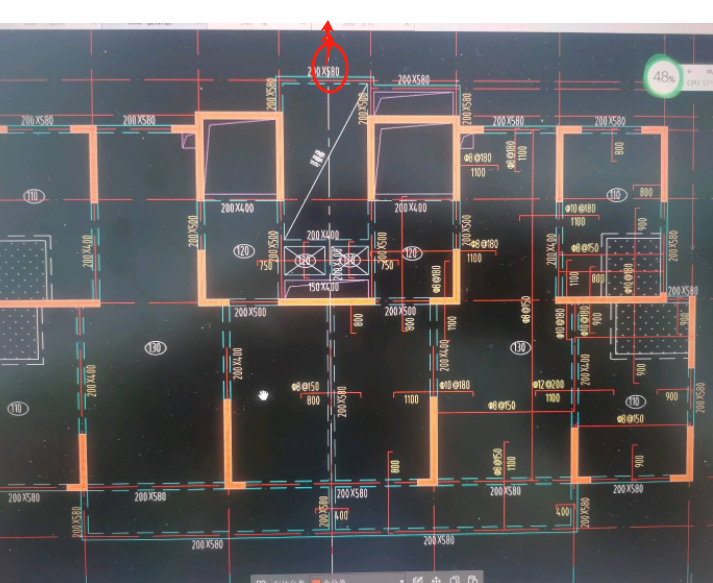

应该是一样的 ，图纸上边会有一个镜像符号，
第二个 就是底筋特殊在已经在图纸中标注了，没画出的按c8-200双向，按板受力底筋布置
支座顶筋就是 负筋 只标注了长度，未标出信息的按c8-200 负筋布置
首次提交 2024-04-06 11:29:34 最近修改2024-04-06 11:31:07 (修改过1次)
-

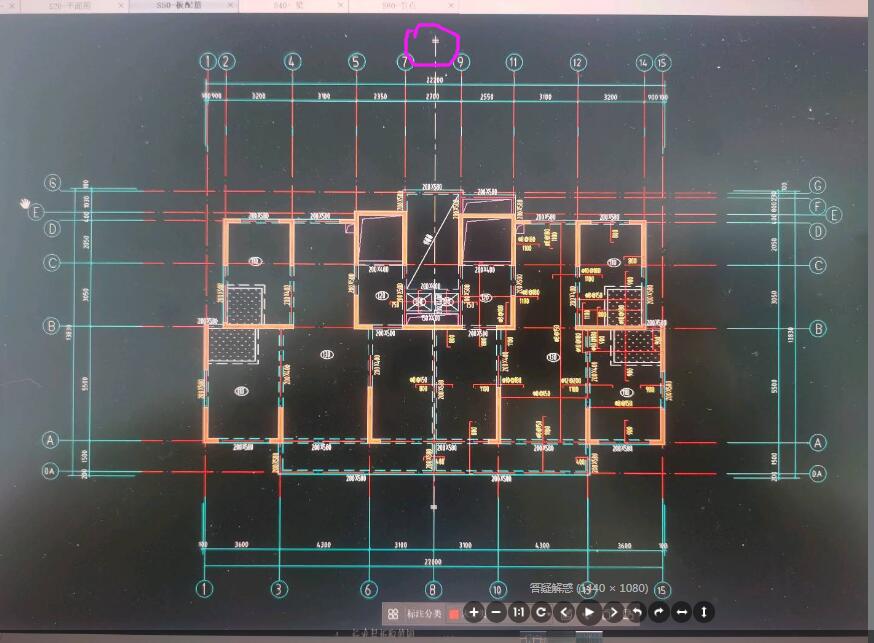

截图全面些看看，看是否有对称轴线
首次提交 2024-04-06 11:26:59 最近修改2024-04-06 14:36:54 (修改过1次)
-
1，从设计说明是可以了解的，布局一样，他是可以选择镜像方式布置
2，当钢筋线没有标注钢筋信息时，就是C8@200定义布置
首次提交 2024-04-06 11:27:25 最近修改2024-04-06 11:28:53 (修改过1次)
