电气系统图几处不明白的地方求解

1、箭头1所指的这个蓝色的小方块是熔断器，这个熔断器是随配电箱一套过来是不需要单独买，单独计价需要算它。

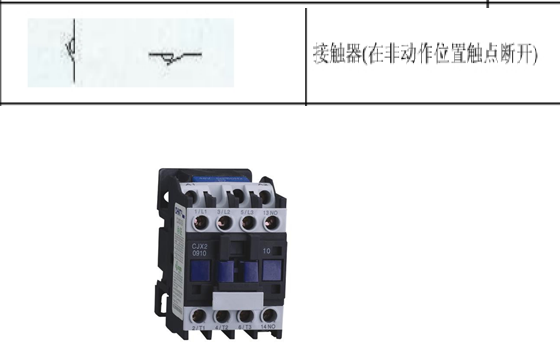

2、箭头2所指的这个小半球与后面的箭头3指是接触器，KM是接触器用以接通和分断负载。它与热过载继电器组合，保护运行中的电气设备，单独计价需要算它。

3、箭头3这个KM1(2)就是交流接触器。

4、箭头4这里那个椭圆形，不是什么设备，它表示一个电器的双电源。也就是两路电源，各穿各的管，一路是应急备用电源。

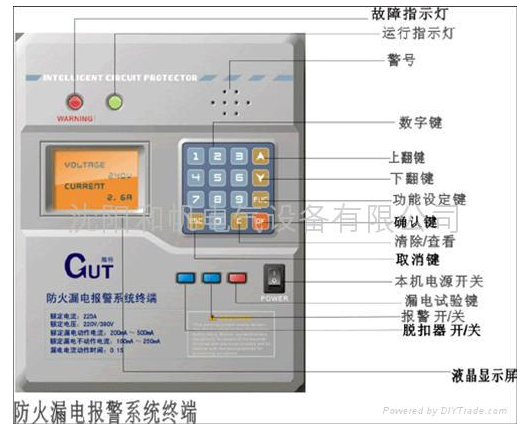

5、方框5中的参数，在计价套定额的时候不需要考虑那是HS-M801T防火漏电报警器的参数。

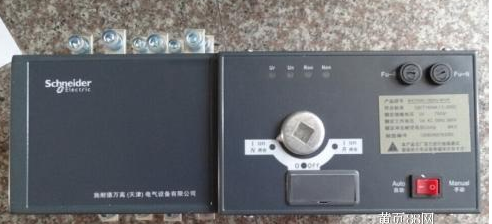

6、WATSN100-20/4P是智能型双电源自动转换开关，100是产品壳架电流100A的意思，20是开关的额定电流是20A，4P是指四极，也就是接3根相线1根零线。
