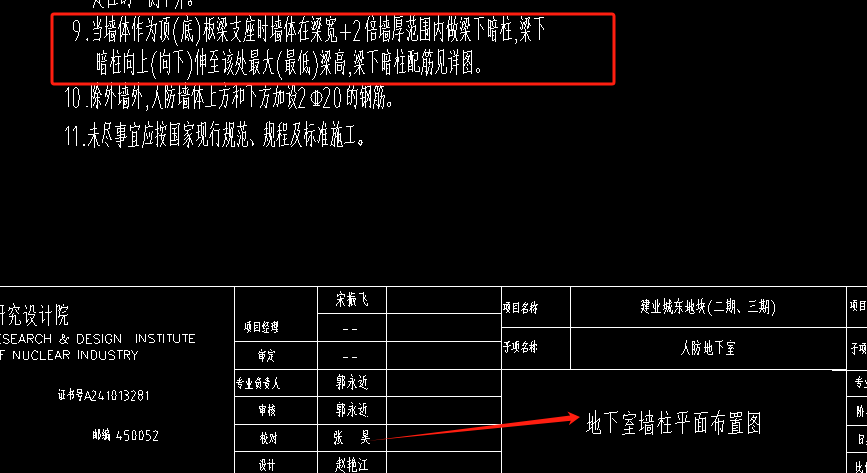

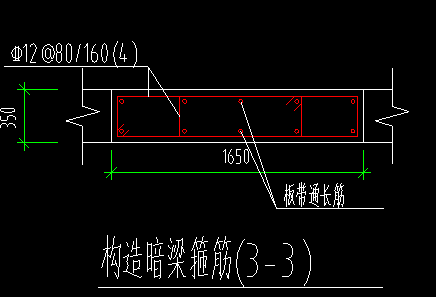

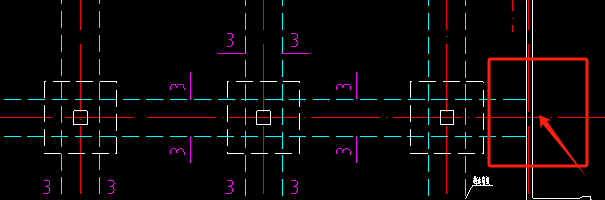

车库墙柱平面图与梁平面图说明，图中构造暗梁3-3下是否应设置梁下暗柱？

非框架梁处是否需要设置暗柱

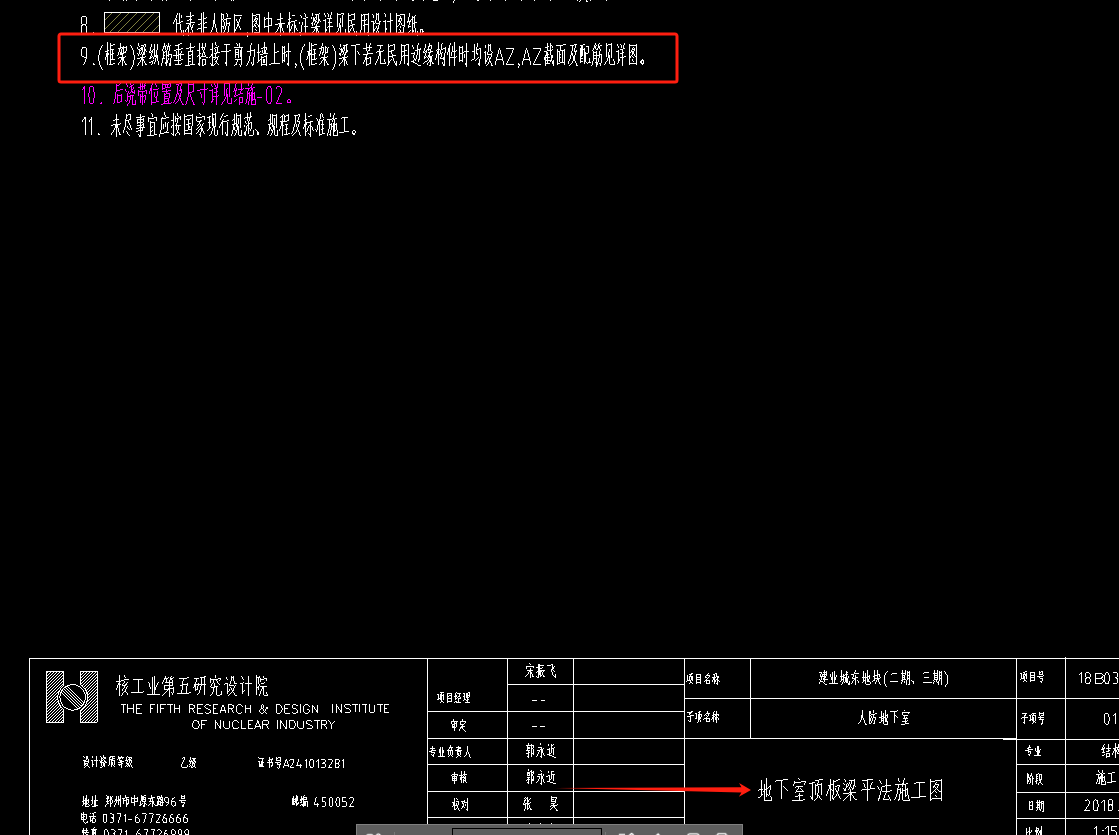

根据说明第11条：当框架梁一端支撑在平面外的剪力墙上时,在该端墙内无边缘构件时,梁下增设暗柱,非框架梁与剪力墙交接处需要设置暗柱吗？

梁板柱布置楼层的问题

老师，请教一下：梁板减一层，其他当层做，这句话一直说。遇到实际问题有点蒙。具体是这样的：楼层表如下：以4层为例，它的标高应该是14.15－18.65。后面是我在四楼使用的柱墙梁板图标高截图：这些框柱、墙、梁、板都布置到四层即14.15－18.65高度范围内。但是在最后一张“五楼结构平面图”中主要是板的构造，还有构造柱，我想请教：①我的四层的（框）柱、剪力墙、梁、板构件，尤其是梁、板按照“梁板减一层”所用楼层图是否有问题？②构造柱按照“其他当层做”，那么四层的构造柱是不是不应该用截图中的“五楼结构平面图（标高18.65）（除板外含构造柱）”，而应该使用“四楼结构平面图（标高14.14）（除板外含构造柱）”？

GTJ2018坡屋面问题

结构图给出坡屋面板和梁配筋，已经画出来，根据标高，使用3点变斜画坡屋面，如图一所示在建筑图，根据剖面图所示，先画出檐沟在画坡屋面剖面图，如图二所示在层高1.5和平面图给出标高的的情况下，屋面板与梁重叠怎么办？降低层高?屋面板直接与梁平齐还是什么？还有给出的坡度该怎么用？

三层别墅设计

三层独栋别墅建筑施工图设计。设计要求1、基本设计条件本工程拟建于城市市郊，地段地势平坦，地质良好，由城市集中供给水、电、 煤气等项，排水亦由城市配套解决。 2、基本设计要求，单栋别墅建筑面积不小于250m2。（2）本设计户型要求：6室4厅5卫1厨或者5室4厅4卫2厨等，户型需满足安全、经济、适用、美观的要求。其中：底层包括车库（可容纳1-2辆汽车）、客厅、餐厅、厨房、储藏室、保姆房、卫生间等；二层包括主卧室（带卫生间）、次卧室、工作室、书房、卫生间、挑阳台等。（3）厨房热源为管道煤气，厨房中设洗涤池、操作台、地漏等。（4）卫生间应至少容纳坐便器及洗脸池，设地漏及排气道。其中：一层卫生间应包括至少便器、洗脸池、淋浴等，并保证足够空间摆放洗衣机；主卧卫生间应至少包括坐便器、洗脸池、浴盆等；其它卫生间也应至少包括便器、洗脸池、淋浴等设施。（5）每栋别墅至少有一个阳台。（6）底层考虑到设置客厅层高可取3.0-3.3m，二层高为2.8-3.0m。（7）结构形式自行设计，屋顶可采用平屋顶或坡屋顶等形式，设计中解决排水问题。图纸：一层平面图、二层平面图、三层平面图和屋顶平面图各一幅。并绘制出东、南、西、北立面图各一幅。、剖面施工图；楼梯构造详图，建筑设计说明及门窗表。想找一份符合此设计的图纸作为参考，有哪位大神可以分享一下吗？2022-06-21 14:21:39 补充flourish06@163.com

关于脚手架套定额的问题

你们好： 我是一名刚接手土建预算的新手，我们工程采用2002版《河南省建筑和装饰工程综合基价》，结构为框剪结构，檐口高度为36m，使用千赢官网首页登录入口软件。 在预算中，我套脚手架时遇到很多问题，特向大家求助： 1、 计算建筑外墙外脚手架是，我用外墙（包括砌筑墙及剪力墙）直接套外墙双排脚手架h≤50的定额，是否能套h≤30的定额呢？同时框剪结构中剪力墙与砌筑墙在不同时期，这样套是否有问题，我查看工程量时发现未包括外墙线上的柱子（包括暗柱、端柱等），请问如何解决? 2、 浇筑混凝土板等时的脚手架我套单梁、柱的脚手架，这柱是否包括暗柱、端柱、边柱、角柱（我理解的边柱为外墙上的柱子）？ 3、 给内墙套定额时我又套了里脚手架的定额，是否多余，砌筑后的墙面抹灰是否包含在里脚手架内，还是分别套？ 4、 地下室中，因图形算量GCL2008中不计算墙的脚手架，基础又是满堂基础，所以我只套了一个整体、满堂基础脚手架，其他的都没套脚手架，是否妥当？ 5、 什么情况下套外墙内脚手架，如何套？ 另外因实际经验太少，不知道剪力墙面是否也要抹灰和做砂浆踢脚线？，砌筑墙面上有抹灰和踢脚线，能否不画踢脚线，应为其他工程中砌筑墙面上抹灰后感觉无踢脚线？
