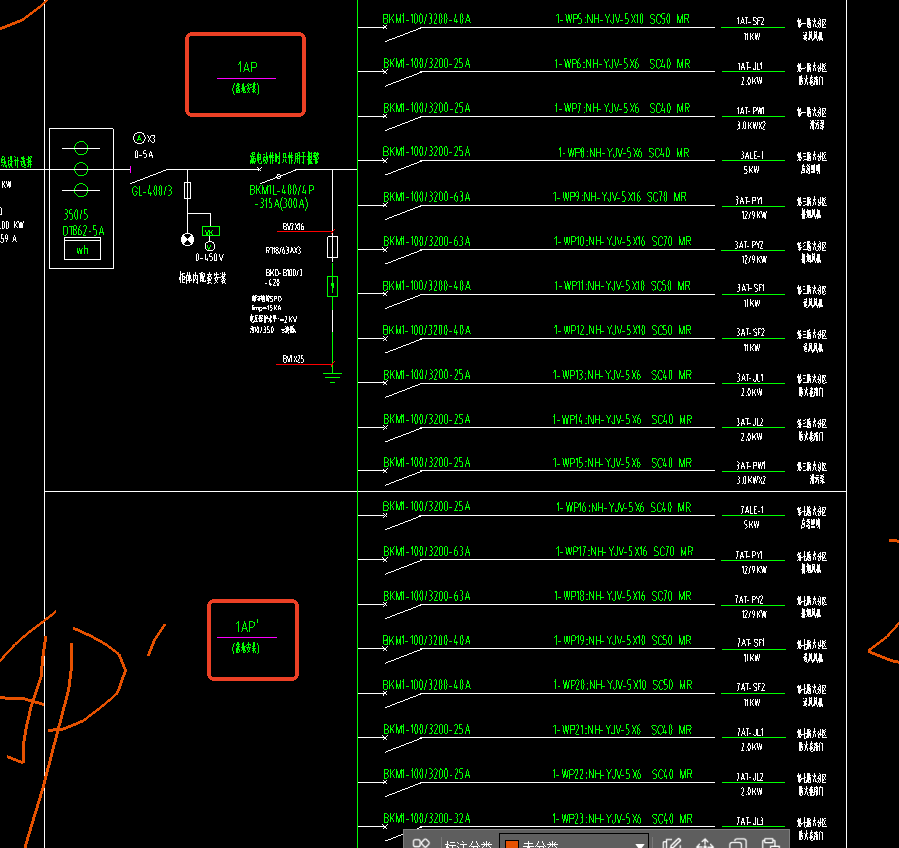

请问系统图中给的1AP'，平面图没有给，这种怎么办。是放在1AP的位置吗？

安装电气图纸中详图与平面图不同 按详图吗

这种情况是设计问题吗 我结合弱电看平面图消防接线箱也在和详图基本一致的位置  这种情况该怎么办

消防图纸中系统图有电源线，平面图没有画，怎么计算

在消防的系统图纸中有，输入输出模块和声光报警器是有电源线的，但是在根据系统图给的线型来看吗，平面图纸中没有电源线，这个电源线该怎么计算？这个是系统图这个是系统图给的线型这个是平面图系统图纸中的电源线和信号线共管的那个改怎么计算？平面图纸中的这个红色的线应该是电源线和信号线共管的线吗？还是说红色的线仅仅是信号线，电源线另算

1AA-1到1PWB-1和1PWB-2,是一个回路下来？还是分两条回路呢？

1、1AA-1到1PWB-1和1PWB-2,是一个回路下来？还是分两条回路呢？2、为什么平面图1AA-1出线到PWB1-1有2根线，一条是备用吗？3、平面图中的JLX1-1代表什么？没有相关的系统图纸，是图纸设计问题吗？

安装算量问题

1、在给排水中只能在局部（卫生间）的系统图和主管道的系统上能看到阀门及管道附件，在平面图中没有体现，请问这些件如何识别。因为一层的平面图中可能有几个相同或不同的卫生的系统图。是不是要人工去数呢？ 2、如果给排水中，在连接器具的立管（镀锌或ppr）高度是否根据器具的高度直接考虑？如果确定了立管，怎么考虑立管与器具（如洗脸盆等）接口之间的连接管材长度问题，如果按自动识别管线会直接和器具的接入点连接，这样是不是给多了，因为有些管在实际中是用软管连接的。

请问，喷淋干管和支管没在一张图纸上，计量时怎么处理？

如图，1为一层喷淋平面图，2为一层消防栓平面图。其他楼层的消防栓管和喷淋管都是分别在各自的平面图上的，只有一层的喷淋干管绘制在了一层消防栓平面图上，（图中画红色圆圈的部分），请问计量的时候如我图上那有绘制影响最后的汇总结果吗？如图那有绘制，三维模式查看立体效果的时候，无法显示另一张图上的部分，怎么办？对于这种情况，比较好的处理方法是什么，哪位老师指导一下？
