空调系统管道识图问题

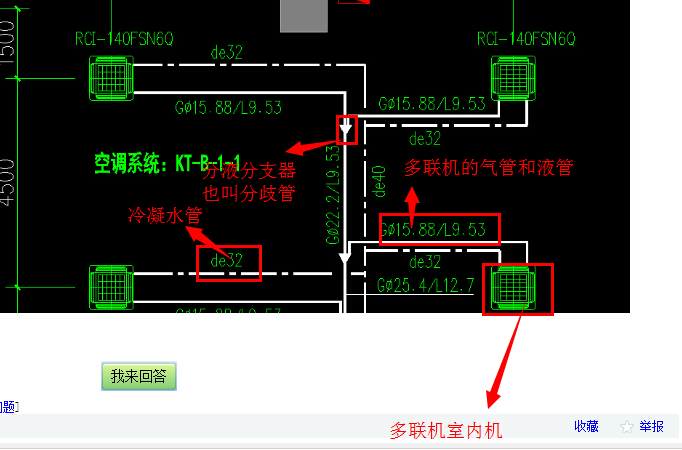

回复：你的截图是多联机RVR系统，两个数字代表气管和液管管径，另一根虚线是冷凝水管，中间分支处是分歧管，根据山东省消耗量定额需要计算的工程量如下：1、气管、液管双管的工程量，因为保温山东定额是按双管计算的；2、根据1分别核算出气管、液管单管的工程量，因为液管需要单独计算冷媒工程量，这一点你看山东的定额子目后就清楚了；3、冷凝水管工程量，冷凝水管一般设计为给水塑料管；4、分歧管工程量，一个分歧管处代表两个分歧管，因为是气、液两根管。

提示：多联机的配管和你家里的空调类似，管道都是一样的，区别是家用空调一般是一个室外机配一个室内机，而多联机是多个室内机配一个室外机。

希望我的回复对你有所帮助。
