请问这两个承台怎么在软件里填写配筋。
正方形的承台双向钢筋笼和水平箍筋都为A16@100 另外一个承台钢筋型号图片上有，请各位高手告诉我怎么在软件中填写。
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳

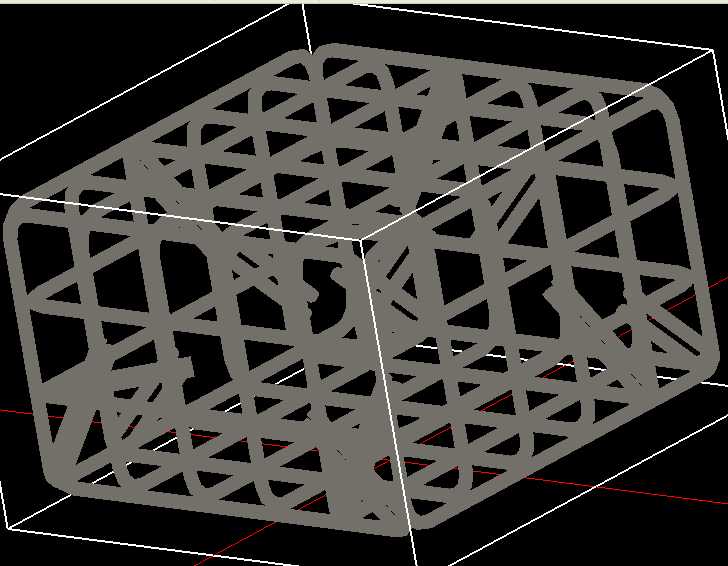

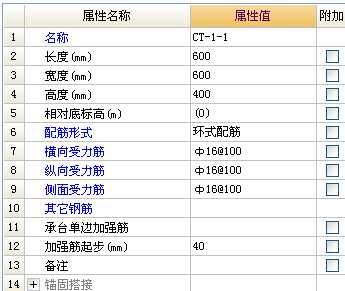

图1截面因没有详细尺寸，只是模似定义一个笼式承台供参考，见图1、图2。

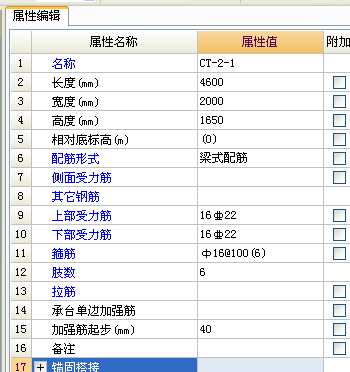

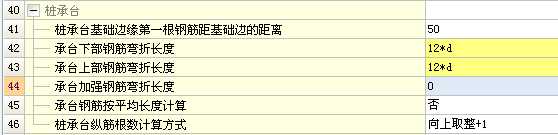

图2截面上下钢筋的弯折是12d,软件默认上面钢筋是15d,下边钢筋没弯折。在绘图之前将上下钢筋按图纸的要求进行修改为12d。然后定义承台属性，下图看不出宽是多少，模似为2000mm，然后在属性中正常输入钢筋信息即可，见图3、图4。
下图在实际施工时应该有承台支撑钢筋，还应该有侧面钢筋和拉筋，从截面中没有看到，你在图纸中找一下如果有就按着要求在侧面钢筋、拉筋中输入即可，如果没有就不用输入了。承台支撑钢筋可在其它钢筋中输入，如果图纸中没有钢筋支撑说明或规定，必须找甲方现场签证，免得结算时费口舌。
2014-01-30 20:19:18
-
同意楼上的回答。
2014-02-03 20:25:12
-
承台里定义有相应的梁式承台和钢筋笼的承台，选择相应的承台定义即可
2014-01-30 13:29:32
-
你选择梁式配筋就可以正常输入钢筋信息。
2014-01-30 14:42:53
-
正方形的承台双向钢筋笼和水平箍筋都为A16@100 另外一个承台钢筋型号图片上有，请各位高手告诉我怎么在软件中填写。
你在定义承台的时候，在属性中选择梁式配筋，然后按软件的提供的位置把钢筋的型号都填上就行了。
2014-01-30 16:03:22
-
建立 梁式 承台构件 主筋上下 都 填入 16C22，箍筋 填入B16@100（6） 就可以了；
2014-01-30 13:55:50
