加固，指对可靠性不足或业主要求提高可靠度的承重结构、构件及其相关部分采取增强、局部更换或调整其内力等措施，使其具有现行设计规范及业主所要求的安全性、耐久性和适用性。
加固的目的是为了提高结构的安全性能，确保其能够承受预期的负载和使用条件，同时也是为了延长建筑物的使用寿命。
加大截面加固法：采取增大混凝土结构或构筑物的截面面积，以提高其承重力和满足正常使用的一种加固方法。可广泛用于混凝土结构的梁、板、柱等构件和一般构筑物的加固，适用范围：可广泛用于混凝土结构的梁、板、柱等构件和一般构筑物的加固
一、扩大截面加固算量难点：
难点1：加固图元遇到不同图元类型的客体钢筋计算不同
难点2：加固钢筋计算有独立的图集规范，目前只能手算
难点3：增加截面加固钢筋种类多，节点复杂，手算难
二、柱扩大截面加固操作步骤

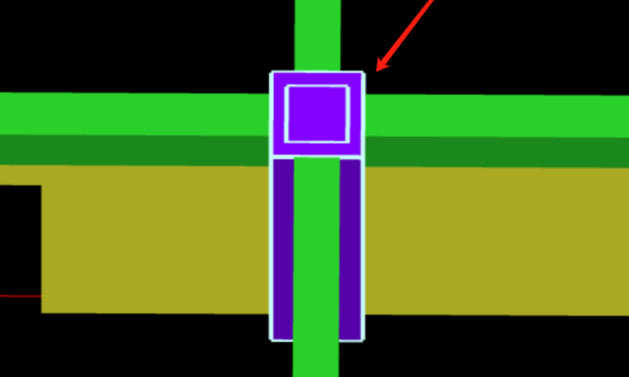

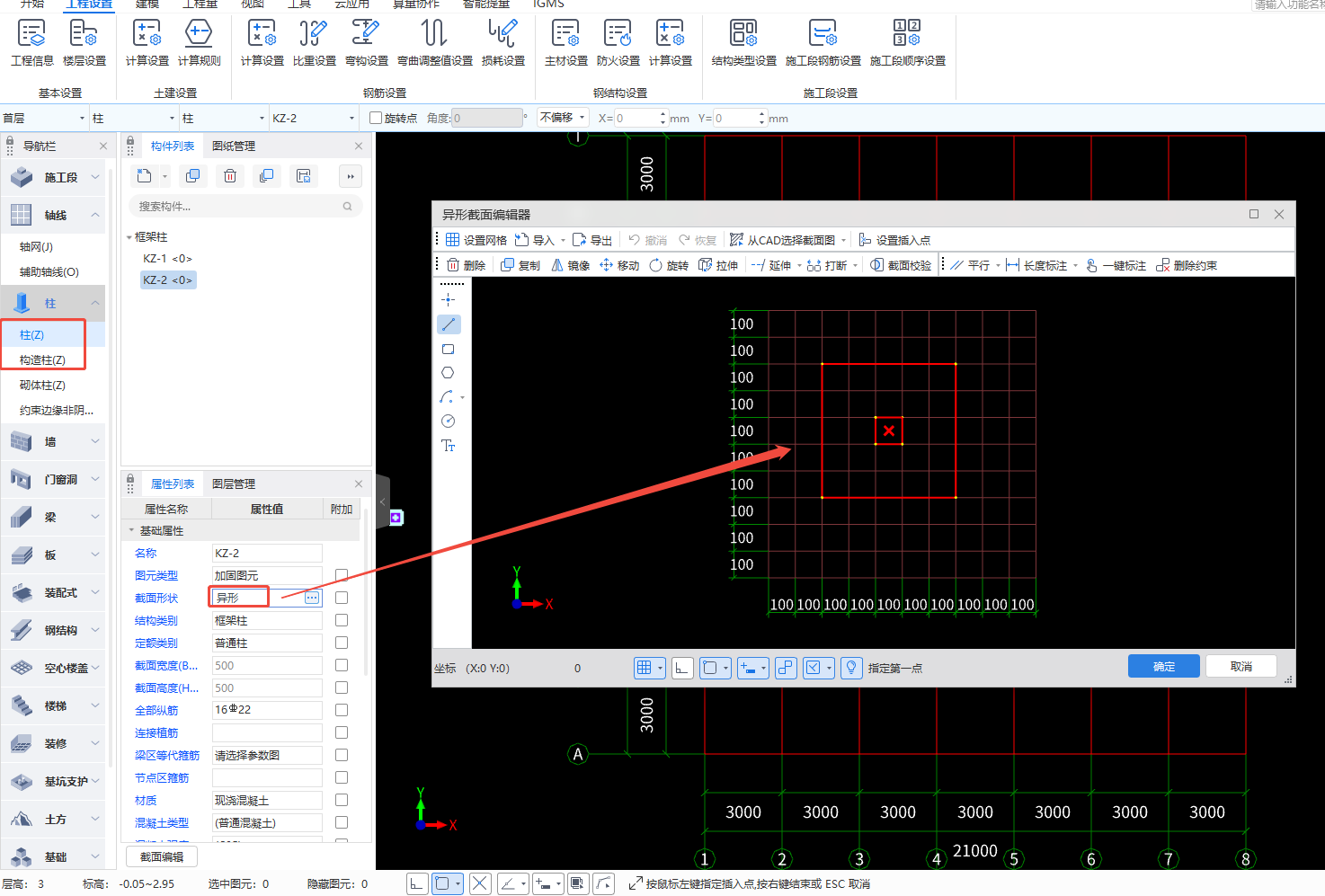

2.1对于柱扩大截面加固，需要新建异形【柱/构造柱】构件，将图元类型修改为【加固图元】，在截面编辑器中绘制“回”字形截面，和需要加固的柱图元重叠布置即可，如下图所示。

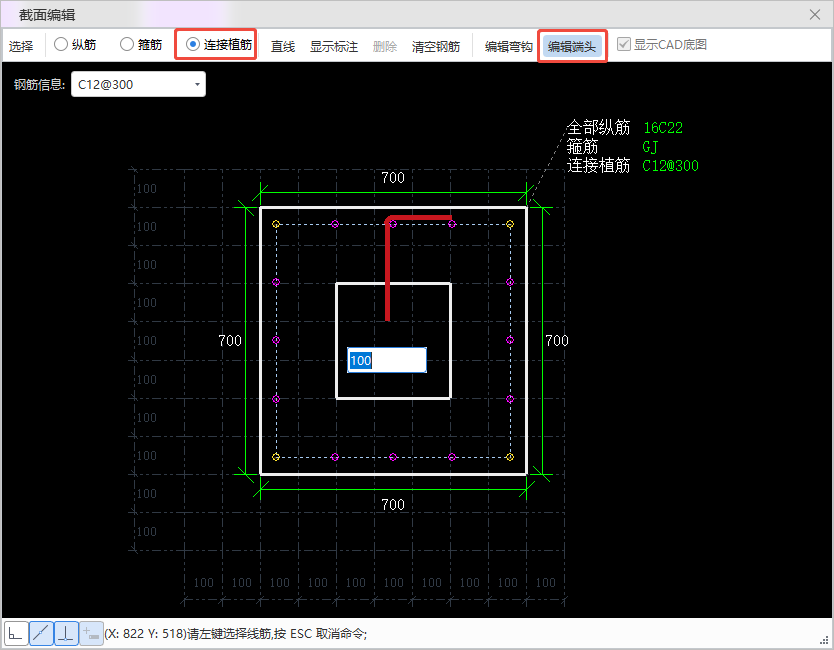

2.2绘制侧面连接植筋
在异形【柱/构造柱】的截面编辑器中，选择【连接植筋】钢筋，可选择纵筋或柱内壁为参考点，在截面编辑器中绘制【连接植筋】。
随后可以使用编辑端头功能，调整植筋伸入长度。

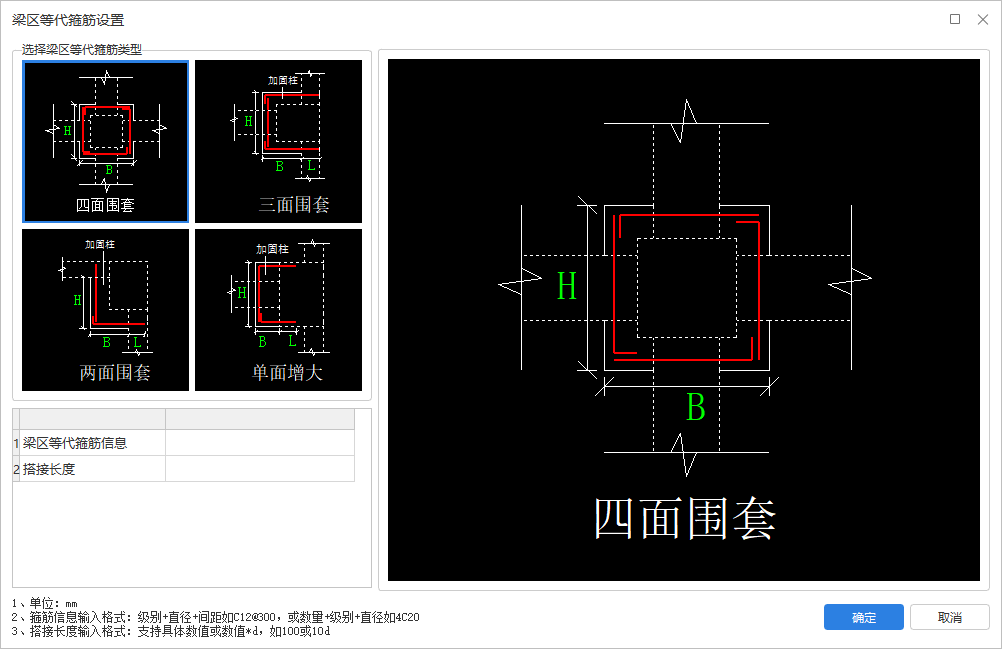

2.3梁区等代箍筋
新增梁区等代箍筋属性，支持选择四面/三面/两面/单面参数。加固柱/构造柱/型钢砼柱遇到加固梁时，不计算梁区等代箍筋，箍筋计算方式同原有方式。加固柱/构造柱/型钢砼柱遇到普通梁时：计算梁区等代箍筋。
箍筋总长度（四面围套）=2*(B边-2bhc+H边-2bhc)+搭接长度*4
箍筋根数=梁净高/间距，向上取整。
三、钢筋计算
3.1钢筋计算节点：加固柱顶部遇普通板的纵筋构造
如果上下都有加固柱，纵筋遇到现浇板通长计算。
如果上部没有加固柱，需要根据节点计算纵筋。

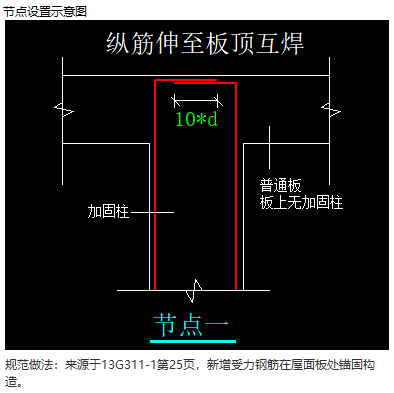

节点一：纵筋伸至板顶互焊10d，10d可修改为任意数值。

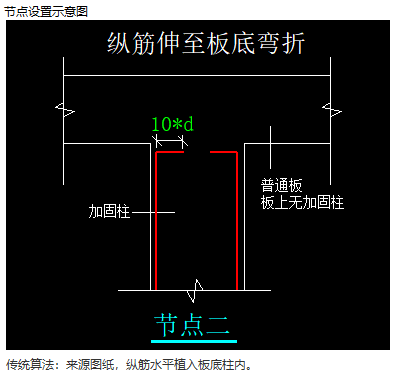

节点二：纵筋申至板底弯折10d，10d可修改为任意数值。
3.2钢筋计算节点：加固柱底部遇到普通图元的纵筋构造

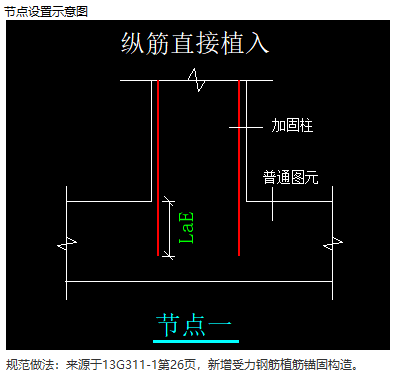

节点一：纵筋植入普通图元lae，lae可修改为任意数值。

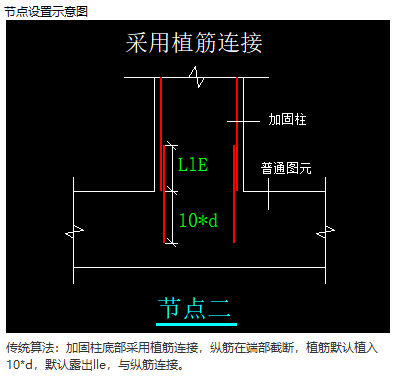

节点二：采用植筋连接（纵筋算到普通梁底部，搭接短植筋），搭接长度10d，可修改为任意数值。

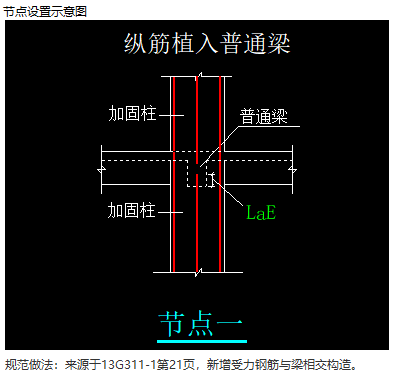

3.3钢筋计算节点：加固柱遇到普通梁纵筋构造
加固柱遇普通梁后，纵筋断开计算，软件提供了两个钢筋计算节点，默认值为节点一。
节点一：纵筋植入梁内lae，lae可手动修改为任意数值。

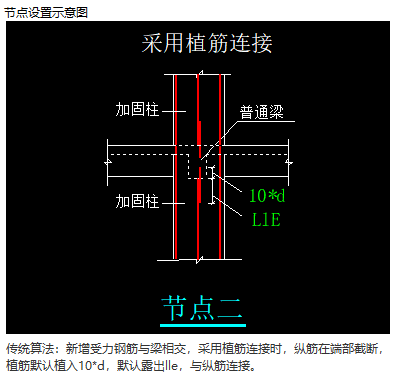

节点二：采用植筋连接（纵筋算到普通梁底部，搭接短植筋），搭接长度10d，可修改为任意数值。

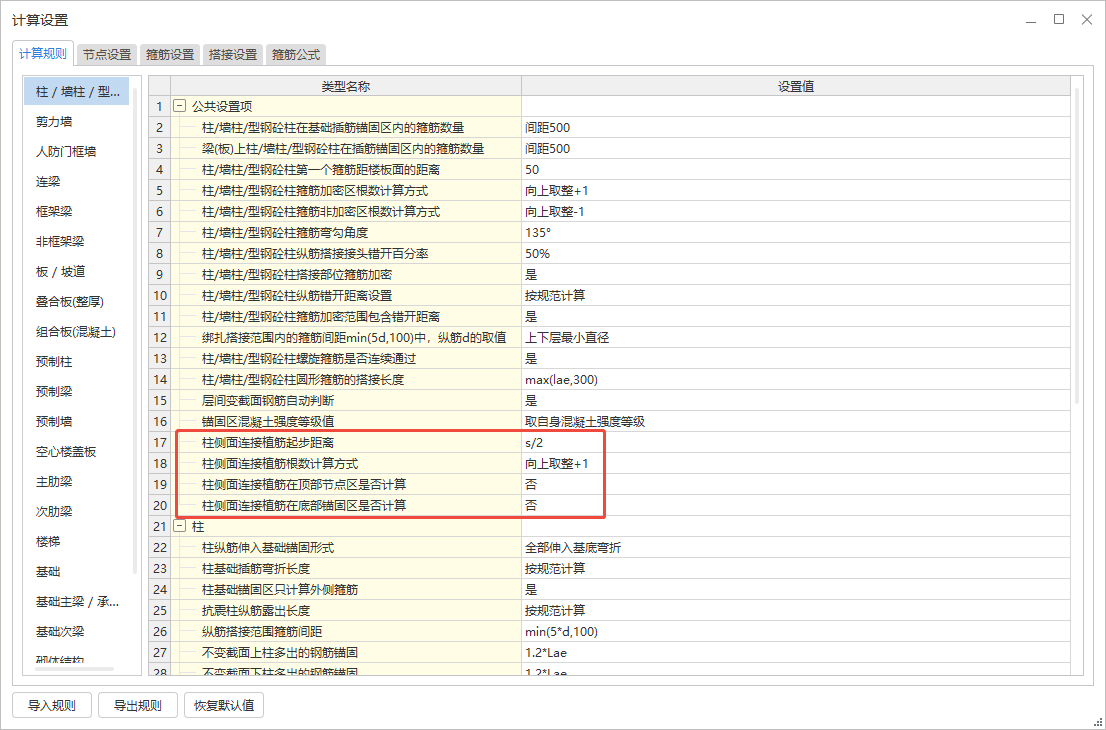

3.4钢筋计算设置
对于【侧面连接植筋】，新增侧面连接植筋在节点区/锚固区是否计算的设置，默认不计算，只在中间柱身范围内计算。支持设置侧面连接植筋的起步距离，默认s/2，可修改为任意数值。支持设置侧面连接植筋的根数计算方式，默认向上取整+1，提供多种选择方式。

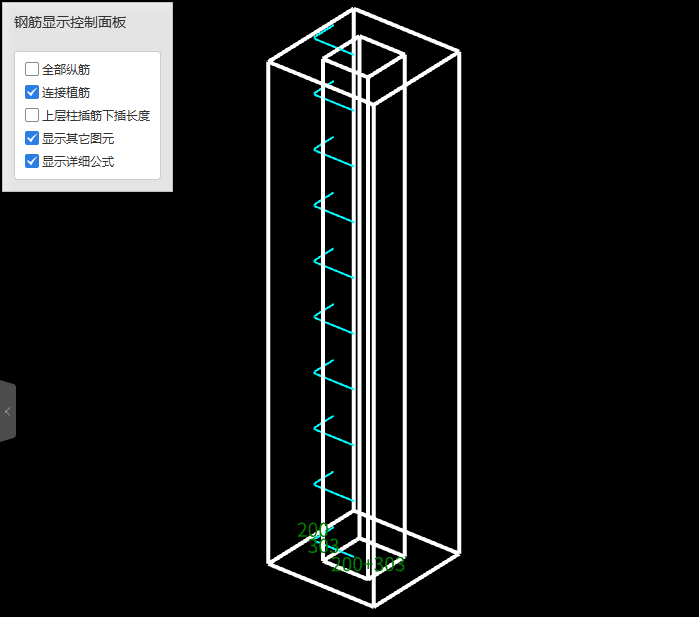

3.5钢筋三维
支持查看【连接植筋】的钢筋三维。

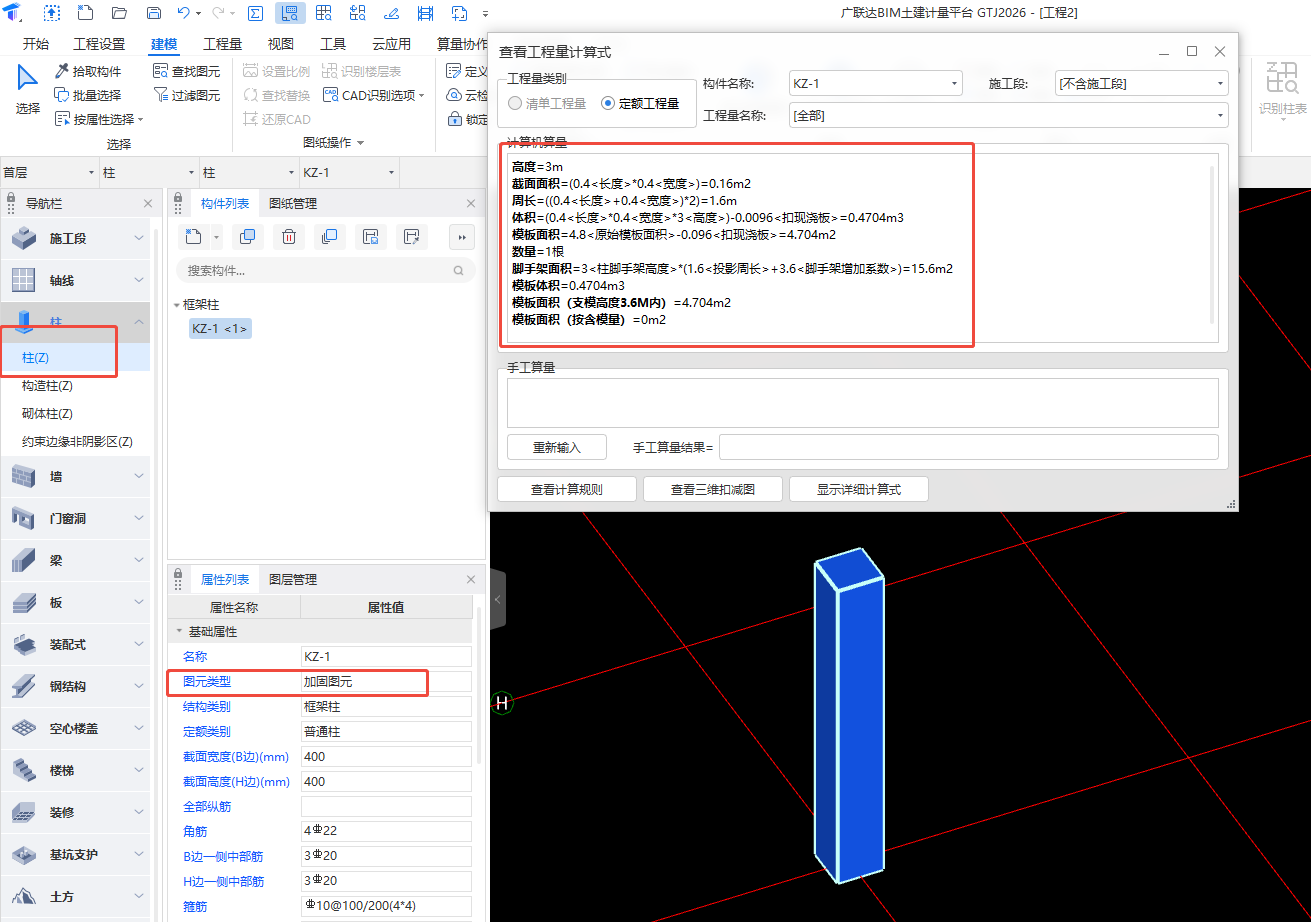

四、土建计算
加固柱与普通柱的土建工程量计算相同，未做改动。普通图元能出的工程量，加固图元都会正常计算。
