如图所圈起来的一部分要怎么定义，我认为他是剪力墙加强筋的部分，但是用软件画的时候怎么画呢
问题补充：大家说的我还是画不出来啊
全部回答
(4)
首答仅用{{minutesHtml}}
-
把此部分定义在柱构件中，钢筋用编辑截面处理。
2014-05-22 15:20:05
-
如图所圈起来的一部分要怎么定义，我认为他是剪力墙加强筋的部分，但是用软件画的时候怎么画呢
如图所圈起来的一部分，直接和暗柱一起用暗柱来定义，在编辑截面时，编辑在一起把钢筋中主筋在主筋中布置，把拉筋在箍筋中定义，然后画图即可。
2014-05-22 15:32:41
-
直接和暗柱一起定义布置，现在ggj13就有，点开参数化暗柱，选最下面的，看看。
2014-05-22 15:40:40
-

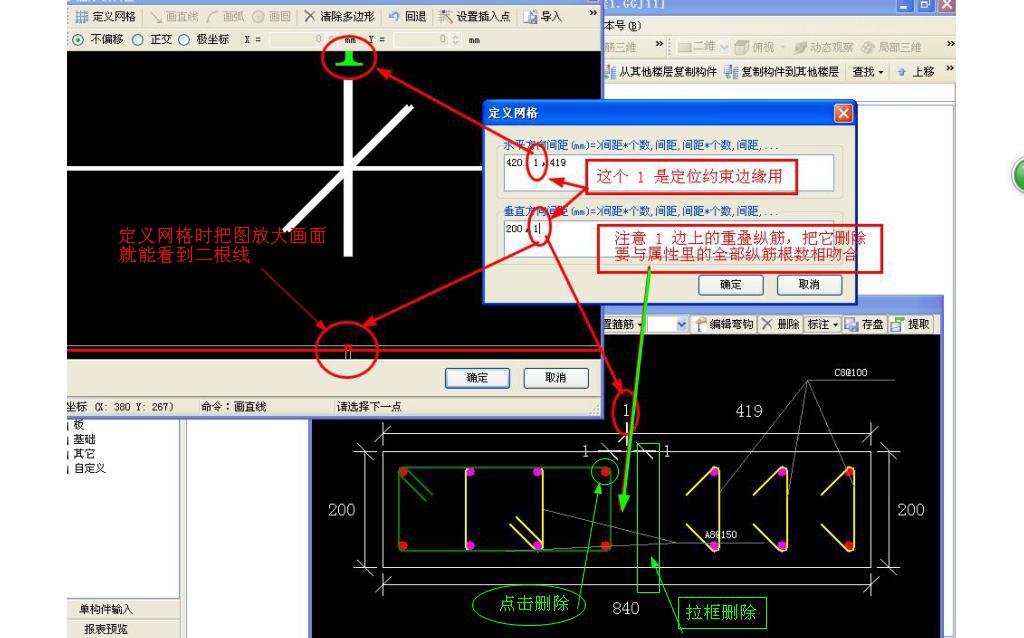

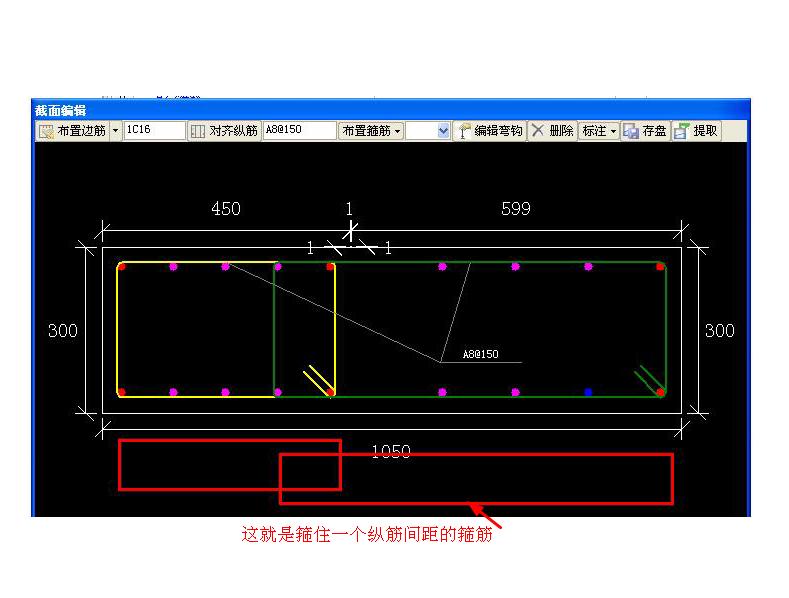

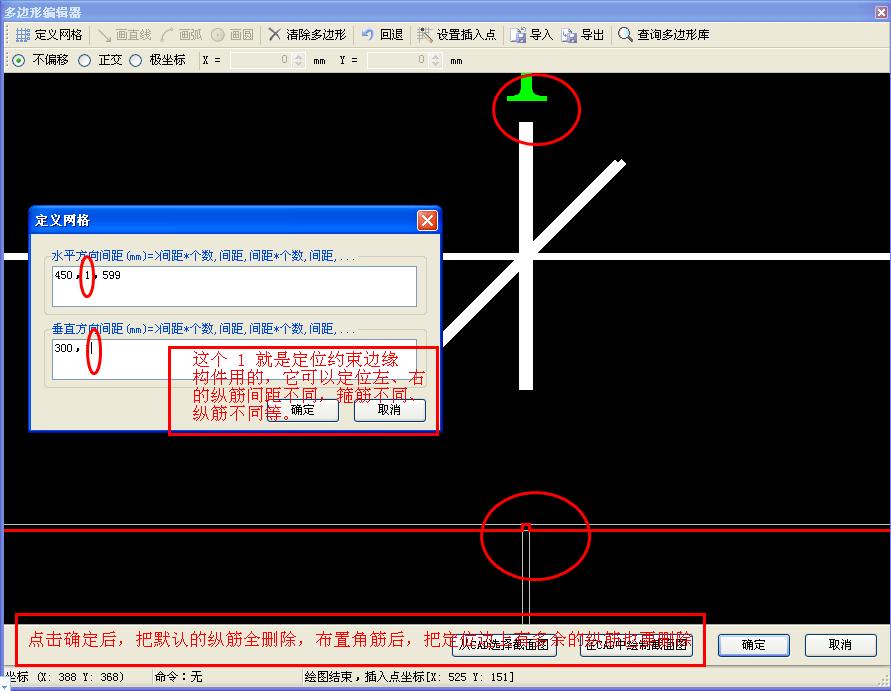

这是约束边缘构件，要与暗柱合并在一起定义的，用截面编辑完成，因为里边有小内箍。该图片尺寸信息不全没有办法给你定位。请参考以下定位操作。
2014-05-23 07:05:03
