带夹层的图纸怎么处理 在一张平面图，上一个图框里，上下管线 桥架怎么连接

GQI2019分割楼层能多张图纸到同一楼层吗？因为给排水的系统管道会有区分为多张

请教下各位专家个问题：GQI2019分割楼层能多张图纸到同一楼层吗？因为给排水的系统管道会有区分为多张图纸，给水是一张图，排水是一张图，然而我在定位时发现仅能定位一张图；在分割楼层时需要将楼层平面图分割到指定楼层，但是平面图没有给排水管线，但是有户型大样图布置了管线，我应该如何处理？是不是要进行复制到平面图中户型？大样图与平面图的比例又不一样，该怎么办？

电源监控系统管线工程量怎么计算？

请问电源监控系统管线工程量怎么计算呢？图纸上并没有画出这个系统的管线，竖向就是按一根，平面图按配电箱手拉手的方式算量吗？2020-04-09 14:29:46 补充平面图是哪种连接方式呢？方形表示桥架，数字表示配电箱。

电气识别后上下层位置错开该怎么办？

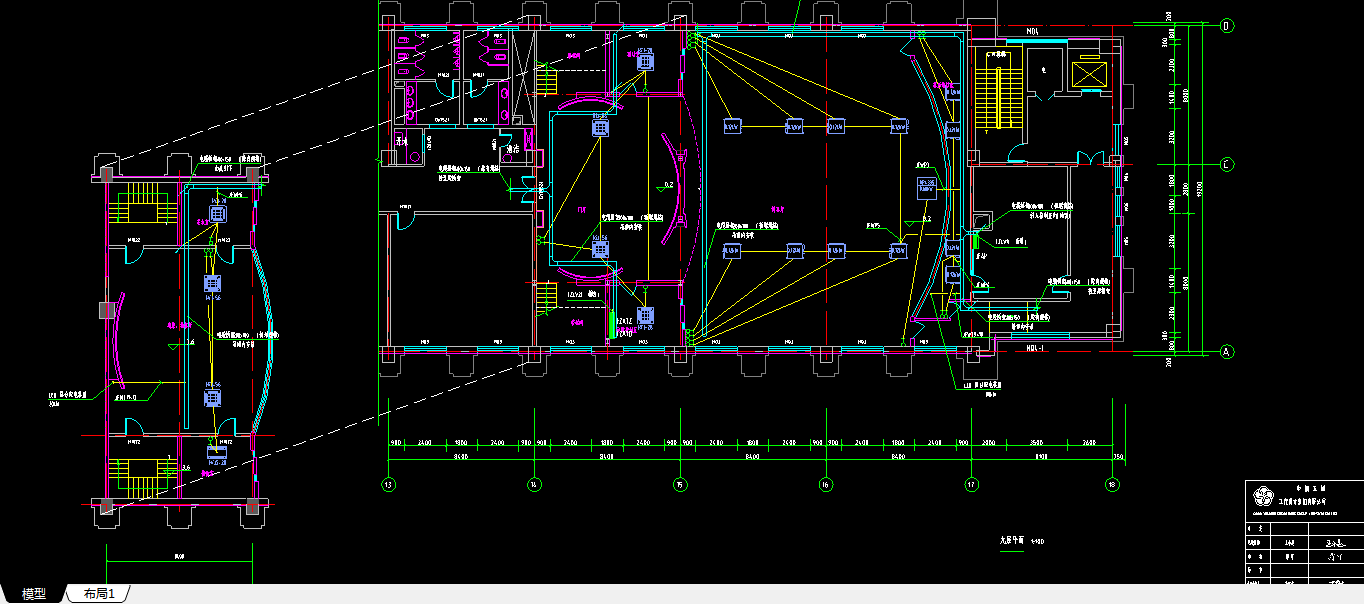

1、GQI2015的图纸管理如何使用更好？导入图纸后分割定位并分配图纸，如果一层有插座平面图，又有照明平面图，这样的话分配完在界面上两张图纸就都会出现。这该怎么办？ 2、像图中的情况，我识别前明明都分割定位图纸了，为什么画出来上下层还是错开的？这样我的桥架上下层就接不上了，这个时候该怎么修改？

对于通信网络系统，麻烦前辈们给解答下。

关于通信系统，对于上述的两种系统图，第一张于系统图中写着有多少对电话线和多少对网络线能看出来从弱电间出来的电缆根数是电话线和网络线之和，然后分配到对应的楼层，我的理解对不；第二张图纸中问题1、从弱电间出来的光纤到FD分线箱，是有多少个FD箱就有多少根光纤从弱电间出来吗，还是说只有一根光纤从弱电间出来至最上一个FD箱，然后在FD箱内分出若干根光纤至DD箱；问题2、使用电话线+网络线与光纤的配置区别是什么，是不是如果使用电话线+网络线就是有多少个弱电箱就是有多少根，如果是使用光纤它一般是怎么配置的，麻烦给解释一下。

消防

       老师您好，我问题比较多，新手上路，请教您，十分感谢1、图一中，1回路报警总线，2回路报警总线一直到5回路报警总线规格都是2*ZR-RVS-2*1.5，请问这五种有神魔区别？是只是代表从消控室引出五个2*ZR-RVS-2*1.5的回路，然后每个回路后面可以连接若干个探测器之类的，属于同级关系吗？另外2*ZR-RVS-2*1.5这个回路报警总线是只起到信号线的作用吗？还是信号加电源，这个2*是本工程特殊对吧？2、图二中，系统图中连线回路显示，报警总线连接了烟感，温感，消火栓按钮，带电话插孔的手动火灾报警按钮，水流指示器，70度自融断阀，消防广播和声光报警器的模块，平面图图五中，方块F箱为消防接线箱，方块MX为模块箱，回路报警总线（黄色）是从模块箱MX连接到F接线箱，然后从F接线箱出去连接各个点位最后再回到模块箱MX形成闭合回路？在其他工程中看到是不用再连接回来的只连到最后一个点位（探测器）就结束了？哪种对还是两种都可？3、图六中绿色线为插孔电话线，红色为24V电源线，粉色为起泵线，紫色为广播线从方块MX模块箱中的G广播模块引出。显示F接线箱和MX模块箱有黄色(回路报警总线）和蓝色线连接，请问蓝色线是代表神魔？另外为神魔电话线（绿色）和起泵线（粉色）直接从F接线箱出来？电源线（红色）可以直接从MX模块箱出来？这是怎么划分的该从那个箱子出来、在本工程中有没有mx模块箱，只有F接线箱的我看所有的线都是直接从带有G广播模块的F接线箱出来的？4、烟感，温感只连接信号线，本图一中的2*ZR-RVS-2*1.5回路报警总线吗？2*ZR-RVS-2*1.5这个线只起到信号的作用还是信号加电源？它们的接线方式是手拉手串联而不是和强电线一样可以随意在某个点位分接出一条2*ZR-RVS-2*1.5去连接附近点位的吗？因为在这个工程中平面图是手拉手，但是碰到的另一个工程平面图是后者，所以不清是哪个错了还是两种接线方式都可以5、消火栓按钮用信号线和消火栓起泵线连接？声光报警器只连接一条24V电源线？广播喇叭只连接应急广播线？带电话插孔的手动火灾报警按钮连接信号线和插孔电话线？6、图四中显示连接带模块的水流指示器，70度自融断阀显示是用和烟感串联的回路报警总线连接的，那模块和水流指示器和蝶阀之间是用什么线连接？图三中没有模块的水流指示器，70度自融断阀等是用什么线连接的呢？补充问题：    这个图六中从MX模块箱出来的红色线是什么线呢，显示只连接了声光报警器，而且声光报警器只连接了这个红色的线
