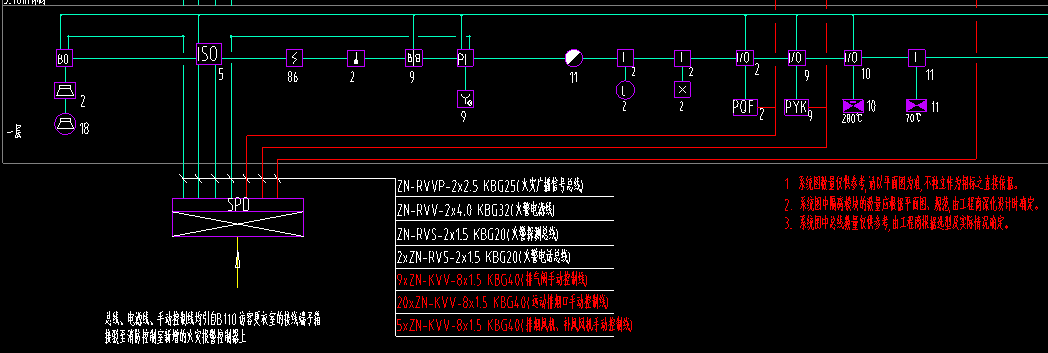

图中的红色线在一层连接了9个PYK，那么这个是串联还是每一个点都是从机房单独连接

下图火灾报警没有消控室没有端子箱，只有右边一个电气间，那红色线槽是不是画错了？

图一是负一层平面图，图二是系统图。图一火灾报警没有消控室没有端子箱，只有右边一个电气间，那红色线槽是不是画错了？应该是从电气室出来吧，再就是左上角的这些线是从线槽出来的吗，还是单独走，没明白？？？

关于通风管道的计算

在图纸中圈出来的部分是从楼上一层进来的送风管道，管道中画的×∧是什么意思，在这个图中我需要算哪些内容，风管上的检查口不需要单独计取吧问题补充：×从图纸中看的是防烟防火阀，∧是风路止回阀，紧接着过来的∧是方变圆的管道，再过来是一个柔性短接，再过来是轴流风机，再过来是柔性短接，再过来是圆变方的一段管道，接着是一个防烟防火阀，是这么看的吗，还是说图纸框起来的部分算轴流风机的一个整体？

消防报警系统的管内穿线按几根算？

如图1，消防系统的设计为二总线制。报警信号线设计为ZR-RVS-2*1.5，联动电源线设计为ZR-BVR-2*4，消防电话线设计为ZR-RVB-2*1.0.问题：1各个配电箱出来的各回路的单相三线制的BVR -0.5 3*4 SC20 那么图2中连接红色感烟探测器的是采用照明线路的线还是采用上述3中ZR的哪一种啊。另外按2根还是3根线算呢？2从消防接线端子出来的黄色和蓝色的线分别是为以上四种的哪一种啊，按2跟还是3根？3最后这个消防报警系统图小的没看明白，这是代表那个黄色还是蓝色的线啊，他怎么出来的三条线路，那么我那个黄色和蓝色的线跟这个系统图到底是什么关系呢，一个颜色就包含了三个回路一个回路2根线的意思？我纠结的是红黄蓝三个颜色的线到底采用哪种线啊，跟这个系统图对应应该怎么看 好心人牛人回答下吧、、、（图4为图3中间下方放大图 ）

综合布线系统设备工程量计算

一栋综合楼，电视插座有4个，网络插座有120个，电话插座有120个，在电井内设计机柜，干线是6芯光纤。问题1.满足功能达到要求，用一个光纤收发器，一个交换机，5台网络配线架，5台110电话配线，1台电视分配器就够了吗？问题2.连接顺序是光纤-光纤收发器-交换机-配线架-插座。光纤收发器前后端用尾纤连接，交换机前端是尾纤后端是网线。配线架的前后端都是网线。这样的连接是对吗？问题3.我的理解是否有错误，或者要补充的？2024-04-15 14:37:13 补充问题4,配线架的工程量用点位个数/24得出，那么交换机的工程量怎么计算？2024-04-15 14:57:45 补充问题5，如果要加上UPS电源需要多少个？

系统图问题

截图1： 10AL1的进线从-1F（地下室）引来。从图中可以看出: 2层的AW1-2和4层的AW1-4的配线都是从10AL1引出的。到底是从10AL1引出两个回路，分别进入AW1-2和AW1-4？还是从10AL1引出一个回路，在02F、04F时，电缆进行分支，分别接入AW1-2和AW1-4? 截图2： 这是啥？我没有图例。
