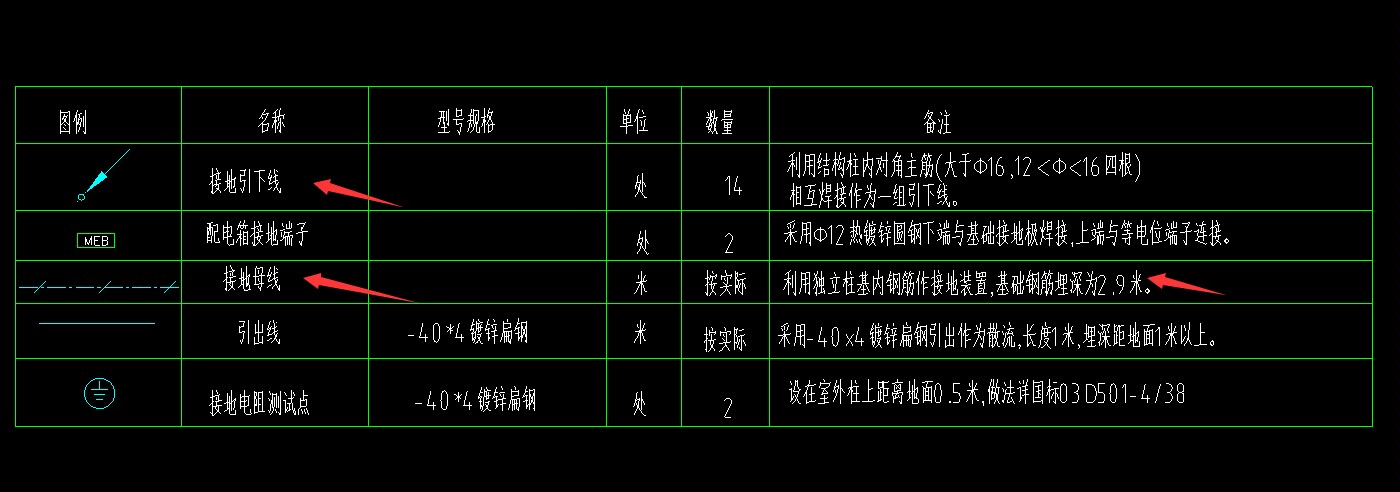

这里的图例为基础接地部分，算地下部分的引下线长时是算到接地母线基础钢筋埋深2.9

引下线是按米计算的

是不是算从屋顶到室外地坪的高度 地下的还要算吗 怎么算 我的接地极是利用基础结构底板、基础梁及由柱内钢筋引出接40*4镀锌扁钢接地作为综合接地装置 是要算到接地接的高度吗 地下部分的高度怎么算

接地母线如何计算，是不是围绕基础一圈？

这里40X4的镀锌扁钢为接地母钱，这里的接地母线如何计算，水平敷设的40X4镀锌扁钢在图中的哪里？是不是按照正方形基础围绕一圈还是如何？基础接地装置设计说明:1、本建筑利用建筑基础内钢筋作接地体、将基础底板底层钢筋沿建筑物外圈焊接成环形。同时利用作为引下线的柱基承台、筏板内底层钢筋网、水平敷设的-40X4热镀锌扁钢做为接地母线以及埋深大于0.5米的柱基础圈梁内底部对角，2根不小于C16圆钢主筋通长焊接作为接地极共同组成接地装置。接地母线在与柱基础相交处应与柱基础内通长焊接的四条不小于C16的主筋可靠焊接连,其接地电阻要求不大于1欧姆。2筏板部分基础接地做法:利用筏板基础底层钢筋网通长焊接作为筏板基础接地装置。同时通过人工敷设的40X4热镀锌扁钢与地下室其它部分的接地装置相连接。作为防雷引下线的结构柱子(或剪力墙)中对角两根小于c16主筋通长与筏板基础底部钢筋接地网连接。筏板部分接地引下线及引上线均与筏板基础接地装置可靠连接。

为何要做基础接地体？

老师，我这图纸里有避雷网，引下线，接地母线，基础接地体，学生不明白，闪电从女儿墙沿着引下线传下来，在-1米的位置有一圈接地母线，这个时候闪电都已经从接地母线传出去了，也就是说没有多少闪电再继续传到基础钢筋了，就算有少量电传到下面的基础钢筋，也出不去啊，毕竟基础钢筋外面还包裹着厚厚的混凝土啊，既然母线在上面散流了大部分的电，仅有少量的传到下面的基础钢筋且还被混凝土困住出不去，对导电起不到太大的帮助，为何我们还要做啥基础钢筋接地体，然并卵啊不是吗？

图中的小圆圈是不是接地极，但是看说明好像又不是？

图中哪里是接地极？本建筑利用建筑基础内钢筋作接地体、将基础底板底层钢筋沿建筑物外圈焊接成环形。同时利用作为引下线的柱基承台、筏板内底层钢筋网、水平敷设的-40X4热镀锌扁钢做为接地母线以及埋深大于0.5米的柱基础圈梁内底部对角，2根不小于C16圆钢主筋通长焊接作为接地极共同组成接地装置。接地母线在与柱基础相交处应与柱基础内通长焊接的四条不小于C16的主筋可靠焊接连,其接地电阻要求不大于1欧姆。

这里的圆钢主筋是不是作为接地极，那是不是不用计算？

本建筑利用建筑基础内钢筋作接地体、将基础底板底层钢筋沿建筑物外圈焊接成环形。同时利用作为引下线的柱基承台、筏板内底层钢筋网、水平敷设的-40X4热镀锌扁钢做为接地母线以及埋深大于0.5米的柱基础圈梁内底部对角，2根不小于φ 16圆钢主筋通长焊接作为接地极共同组成接地装置。接地母线在与柱基础相交处应与柱基础内通长焊接的四条不小于φ 16的主筋可靠焊接连,其接地电阻要求不大于1欧姆。
