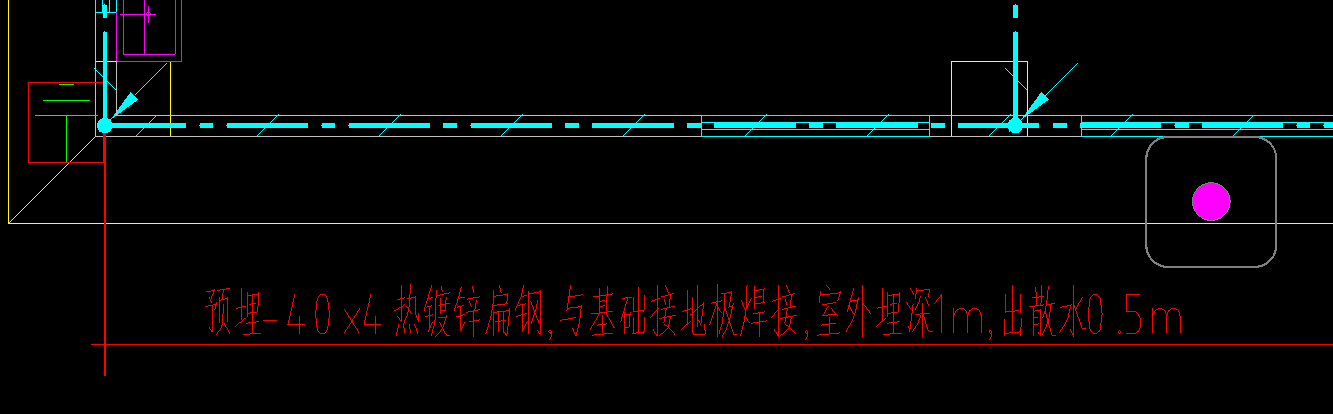

预埋-40x4热镀锌扁钢,与基础接地极焊接,室外埋深1m,出散水0.5m怎么理解

防雷接地问题？

请教各位老师，在引下线距室外地坪0.8m处预埋40*4镀锌扁钢深处散水外0.5m，以便接地电阻打不到要求时，增打人工接地极。对于这段话来说，是不是直接计算一个引下线到散水外0.5m的水平长度即可？需要先竖直到散水标高的位置，再算一个深处散水的长度吗？

接地母线40*4热镀锌扁钢

所有引下线在室外地面下1m处引出一根40*4热镀锌扁钢， 扁钢伸出室外，距外墙皮的距离不小于1m ， 基础深1.5m， 女儿墙顶标高11.5， 6处引下线，4个接线卡子 请问这个接地母线的长度是多少？ 怎么计算得来的

断接卡子

请问断接卡子需要补充主材吗？图纸中没有说接地测试点，只说引下线其室外0.5m及室外地坪下0.8m处设接地连接板,并在室外地坪下焊出一根长度为1米的40*4热镀锌扁钢.请问，这个连接板指的是什么，该怎么算？

防雷接地套定额

设计说明：沿屋顶四周敷设￠12镀锌圆钢制成接闪器，其支架高度100mm，支撑点间距小于1M，转弯处不大于0.5M。屋顶避雷连接网格不大于10m*10m或12m*8m,并与接闪器连通。 利用柱内四根不小于￠12的钢筋通长焊接作为引下线。引上线上段采用￠12圆钢于接闪器焊接。引下线下端应与接地装置焊接。 可是他套定额的时候套了1、避雷网 沿着板支架 2、接地母线敷设 室外￠12镀锌圆钢 3、避雷引下线敷设 建筑构筑物上 H问题补充：所有外墙引下线在室外地面下1m处引出一根40*4镀锌扁钢，伸出室外，距外墙皮的距离不小于1m。

预埋接地连接板的问题

1、设计说明上显示在建筑物四角用作引下线的结构柱距室外地坪0.5m处预埋接地连接板（60*6，L=100），作为接地电阻测试点，但是在平面图上某个建筑物引下线处画了个接地符号，标注了该接地符号表示的是距室外地坪0.8米预埋120*120*10的钢板，与柱内作为引下线的主筋焊接提供测量，接人工接地极用，我想问下这两处是否表示一个意思（设计错误）还是表示的不同意思，如果是不同的话分别表示的什么意思？ 2、接地连接板该套那个定额？我问了几个朋友都是说套接地母线，但是就我的理解，如果套接地母线的话应该是户外接地母线，但是定额显示按截面积选择长度，这个截面积该如何理解？ 知道的说下谢谢了，可能写的比较多，麻烦耐心看下谢谢
