城市更新专题 |柱粘钢/纤维布加固应用指南
猫狮子
2025-04-21
|
825阅读
6
赞
改造项目中，采用粘钢/粘纤维加固工艺，需要计算钢板的重量，纤维布的面积，以及螺杆、锚栓、压条等零星部件的工程量
其中算量的难点主要有：
1、粘钢加固，涉及钢材种类多，手算效率低，提量难
2、需要判断依附主体的净尺寸，计算繁琐、工作量大
千赢官网首页登录入口GTJ中可实现柱在不同位置、不同形式的精准算量
1、灵活设置外包型钢的加固柱位置（中间/顶层）、角钢&箍板&缀板规格、加密区长度、缀板间距，布置时自动设置的参数进行计算
2、设置边角柱布置位置，角钢规格、钢板及规格、等代箍类型及规格
3、智能判断边角柱位置的建模，柱梁绘制的侧面平齐时，该侧面会按边角柱构造进行建模计算
应用步骤：
1、结构类别选择
根据新建加固构件的不同类别，结构类别包括【柱粘钢/纤维布】、【梁粘钢/纤维布】、【板面粘钢/纤维布】、【板底粘钢/纤维布】。
2、粘钢/纤维布类型
不同结构类别对应的粘钢/纤维布类型不同，如下所示。可以点开三点按钮编辑对应加固类型的详细参数。
柱粘钢/纤维布：柱外包型钢。
梁粘钢/纤维布：梁端U形箍、梁通长U形箍、梁外包型钢、梁顶粘钢/纤维布（有障碍）
板面粘钢/纤维布：板面粘钢/纤维布。
板底粘钢/纤维布：板底粘钢/纤维布。

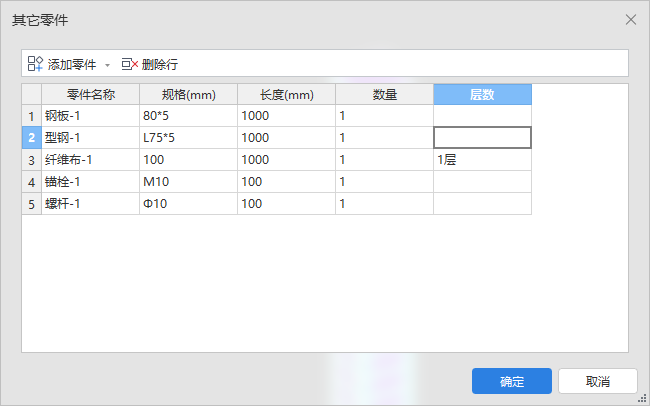

3、其它零件
点开三点按钮后，可以任意添加需要补充计算的其它零件，支持输入钢板、型钢、纤维布、锚杆、螺杆。
加固业务属性
在加固业务属性中，可以设置钢材材质、钢材除锈等级、钢材防火时限、钢材防火涂料、箍板数量取整方式、缀板数量取整方式、钢板/纤维布数量取整方式等属性。
上述属性与工程设置中【钢结构设置】的相关参数不联动。
柱粘钢/纤维布

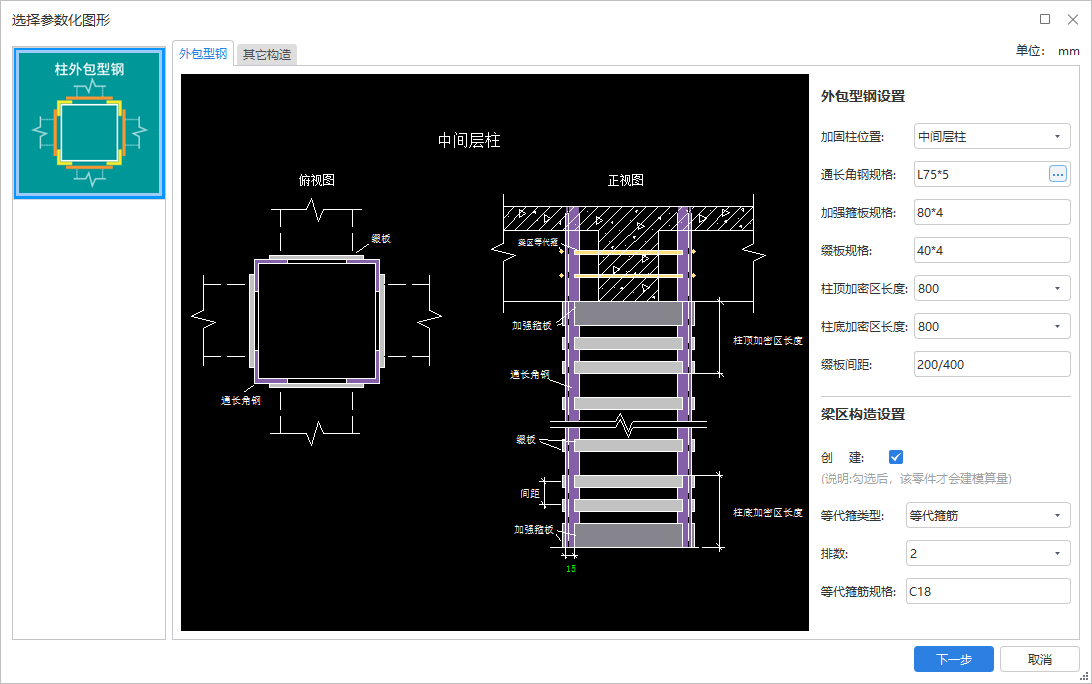

柱粘钢构件的参数图包括外包型钢设置、梁区构造设置、边角柱设置。
外包型钢设置
1、加固柱位置
包括中间层柱、顶层柱（柱顶连接板）、顶层柱（出屋面角钢加固），选择不同的加固柱位置时，加固方式有所差异。

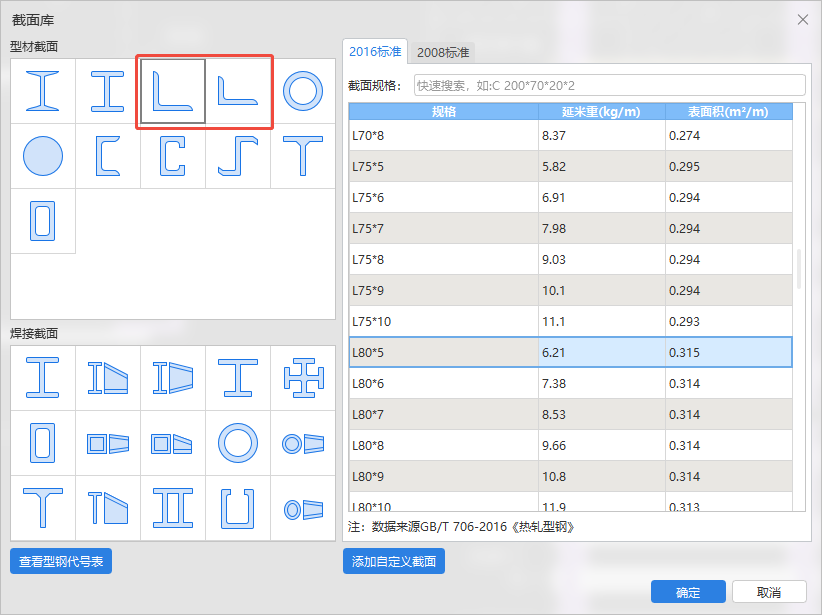

2、通长角钢规格
可以点击三点按钮打开型钢截面库，在截面库中选择【角钢】、【不等边角钢】的截面规格。
3、加强箍板规格
直接输入加强箍板的宽度*厚度参数即可。
4、缀板规格
直接输入缀板的宽度*厚度参数即可。
5、柱顶加密区长度/柱底加密区长度
支持单独调整柱顶/柱底区域的加密区长度，可以手动输入参数或选择Hn/3。
6、缀板间距
支持数字、数字/数字两种输入格式，可以分别设置加密区、非加密区的缀板间距。

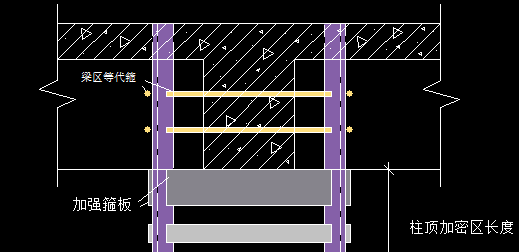

梁区构造设置
1、创建
勾选创建按钮后，当柱顶存在梁时，软件会在梁高度范围内创建等代箍筋，如果不勾选则软件不会创建。
2、等代箍类型
提供等代箍筋、螺杆箍两种类型。
3、排数
支持下拉选框设置排数，排数范围为1~4。
边角柱设置
1、创建
勾选创建按钮后，在边柱、角柱位置，软件会布置分段角钢、梁区钢板，如果不勾选则软件不会创建。
2、分段角钢规格
可以点击三点按钮打开型钢截面库，在截面库中选择【角钢】、【不等边角钢】的截面规格。
3、梁区钢板规格
直接输入梁区钢板的宽度*厚度参数即可。
4、等代箍类型
提供等代箍筋、螺杆箍两种类型。
建模方式

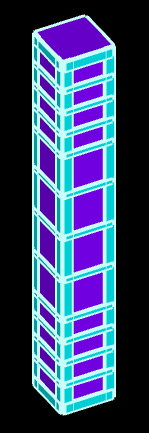

使用【布置粘钢/纤维布】功能后，直接选择需要加固的柱图元即可。
千赢官网首页登录入口2026全新发布土建加固拆除模块，助力精准算量
产品体验链接：
//www.keyiyuexin.com/activities/flexibilities/363
扩大截面2026产品操作文档：
