电气回路导管-批量测量计算管道长度

电气安装图纸上会涉及多条管线，一个个量取汇总比较麻烦，CAD快速看图的【批量测量】功能可以批量量取相同管道长度，直接测量汇总长度，节省汇总时间。

一、常用的导管和管径的选择

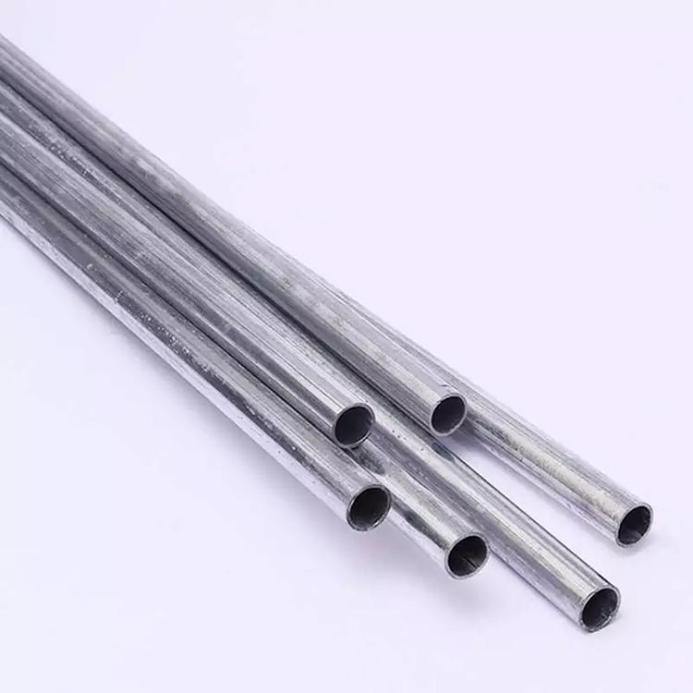

1.电线管：薄壁钢管、管径以外径计算，适用于干燥场所的明、暗配。

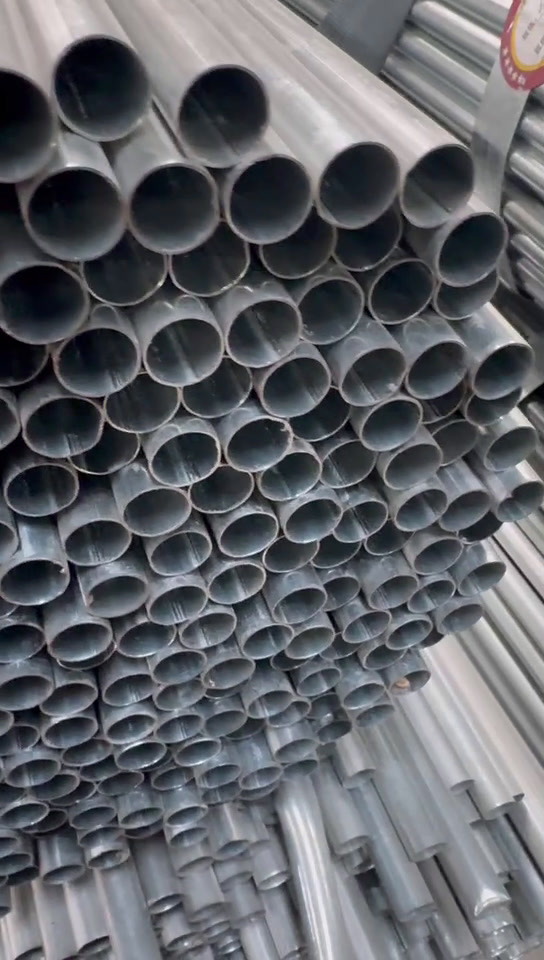

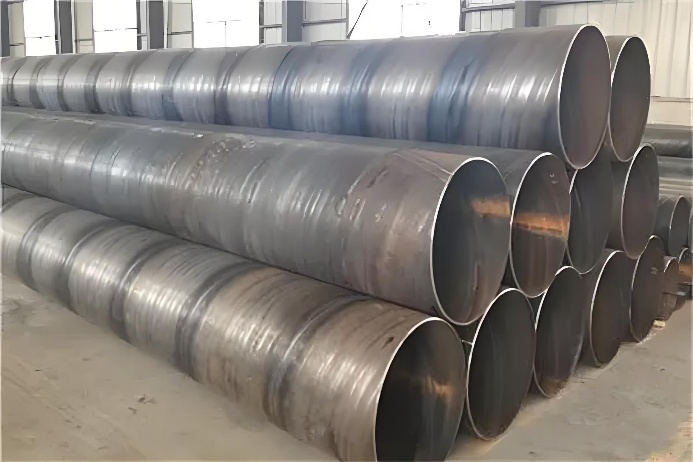

2.焊接钢管：分镀锌和不镀锌两种，管壁较厚，管径以公称直径计算，适用于潮湿、有机械外力、有轻微腐蚀性气体场所的明、暗配。

软件应用

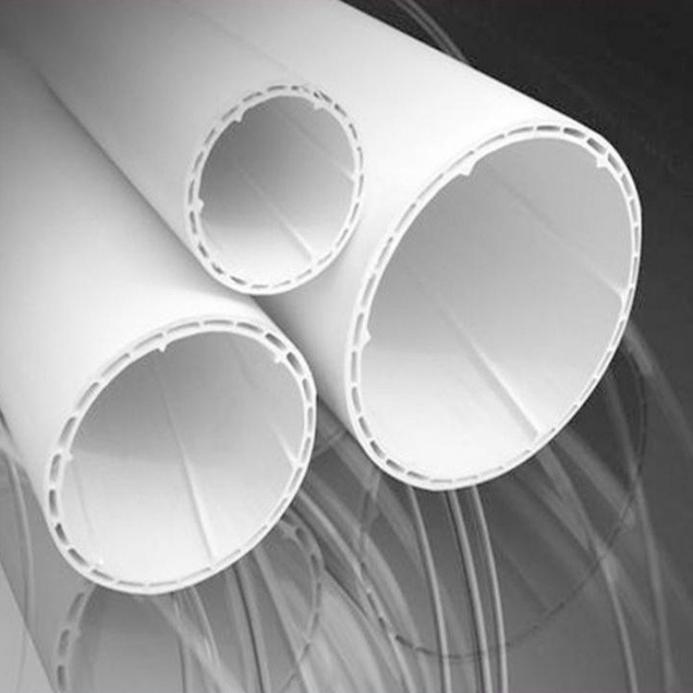

3.硬质聚氯乙烯管：由聚氯乙烯树脂加入稳定剂、润滑剂等助剂经捏合、滚压、塑化、切粒、挤出成型加工而成。主要用于电线、电缆的保护管等。管材长度一般4m/根，颜色一般为灰色。管材连接一般为加热承插式连接和塑料热风焊，弯曲必须加热进行。该管耐腐蚀性较好，易变形老化，机械强度比钢管差，适用腐蚀性较大的场所的明、暗配。

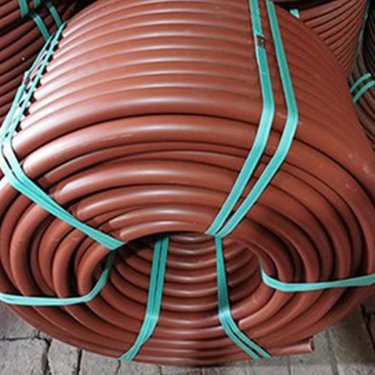

4.半硬质阻燃管：也叫PVC阻燃塑料管，由聚氯乙烯树脂加入增塑剂、稳定剂及阻燃剂等经挤出成型而得，用于电线保护，一般颜色为黄、红、白色等。管道连接采用专用接头抹塑料胶后粘接，管道弯曲自如无需加热，成捆供应，每捆100m。该管刚柔结合、易于施工，劳动强度较低，质轻，运输较为方便，已被广泛应用于民用建筑暗配管。

管道长度

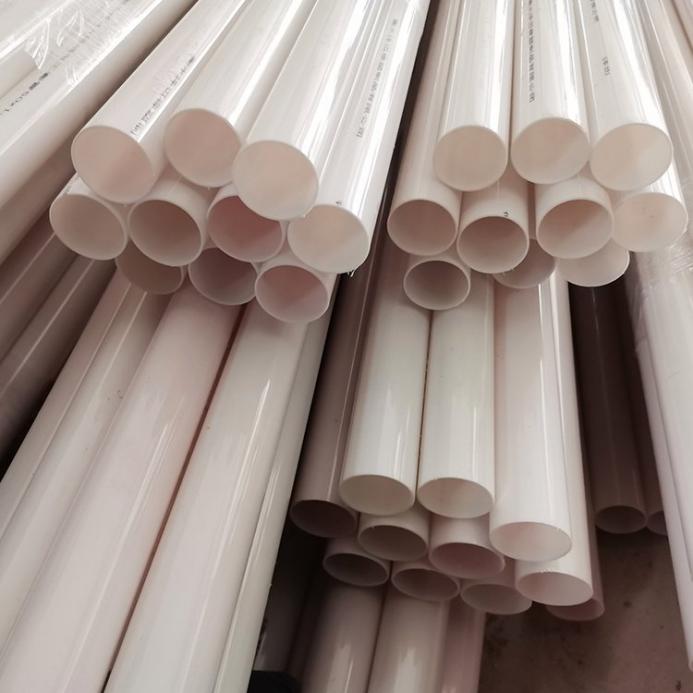

5.刚性阻燃管：刚性PVC管，也叫PVC冷弯电线管，分轻型、中型、重型。管材长度4m/根，颜色有白、纯白，弯曲时需要专用弯曲弹簧。管道的连接方式采用专用街头插入法连接，连接处接合面涂专用胶合剂，接口密封。

电气回路

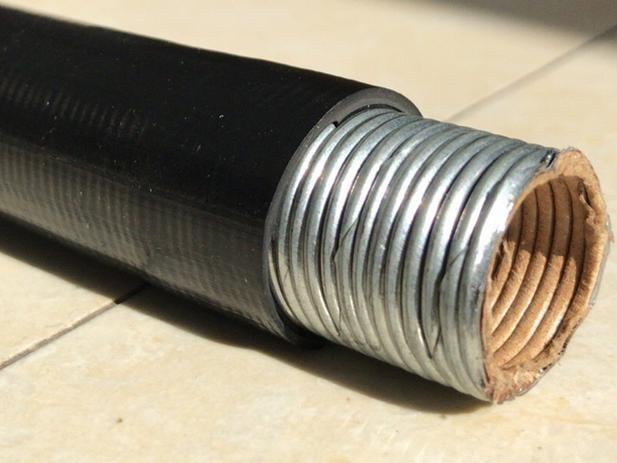

6.可挠金属套管：指普利卡金属套管（PULIKA），由镀锌钢带（Fe、Zn），钢带（Fe）及电工纸（P）构成双层金属制成的可挠性电线、电缆保护套管，主要用于砖、混凝土内暗设和吊顶内敷设及与钢管、电线管与设备连接间的过度，与钢管、电线管、设备入口均采用专用混合接头连接。

建筑行业专业资讯门户-新干线头条

7.套接紧定式JDG（扣押式KBG）钢导管：电气线路新型保护用导管，连接套管及其金属附件采用专用接头螺栓紧定（接头扣押紧定）连接技术组成的电线管辂，该管最大特点是：连接、弯曲操作简易，不用套丝、无须做跨接线、无须刷油，效率较高。KBG管的管壁稍薄一些。

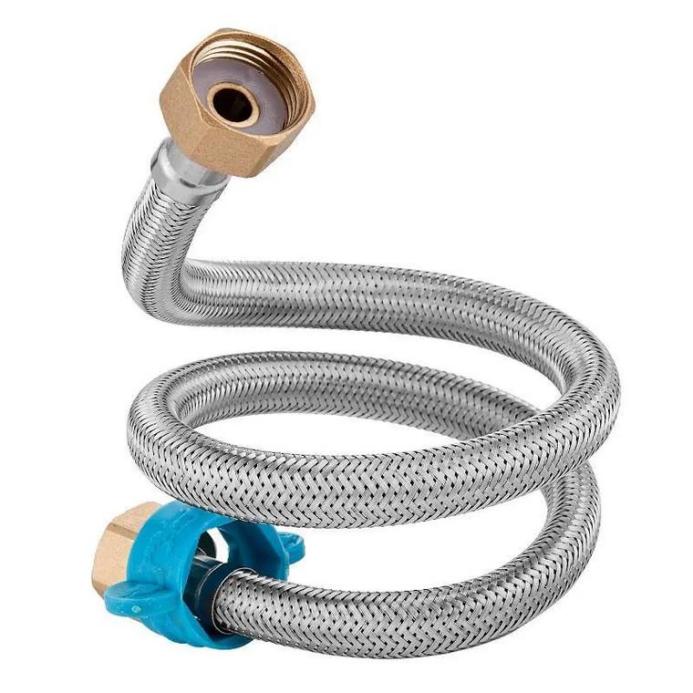

8.金属软管：又称蛇皮管，一般敷设在较小型电动机的接线盒与钢管口的连接处，用来保护电缆或导线不受机械损伤。

软件应用

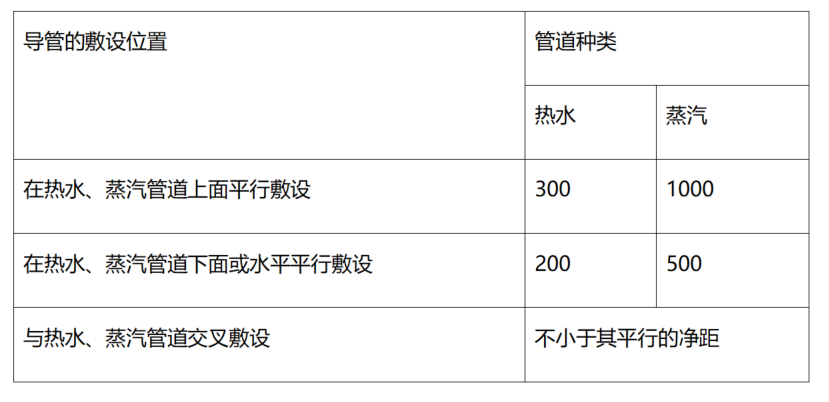

导管与热水管、蒸汽管间的最小距离

三、实例分析

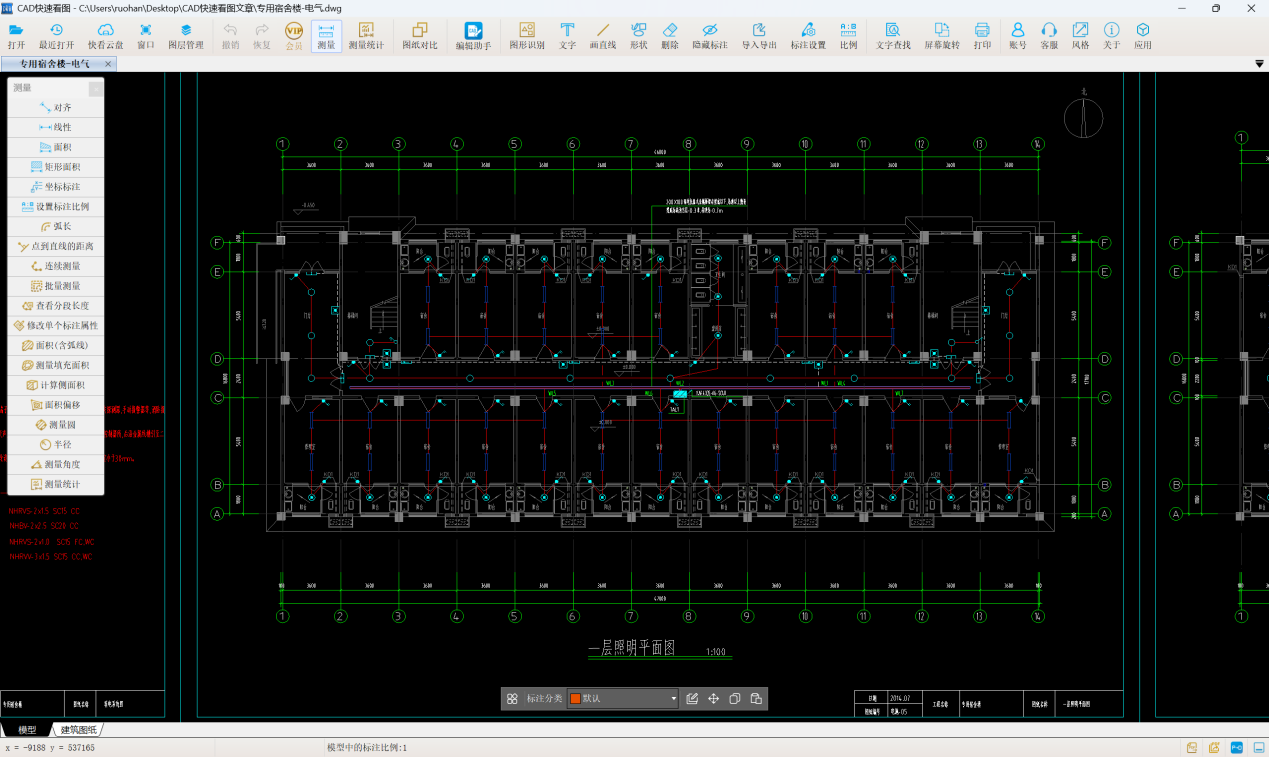

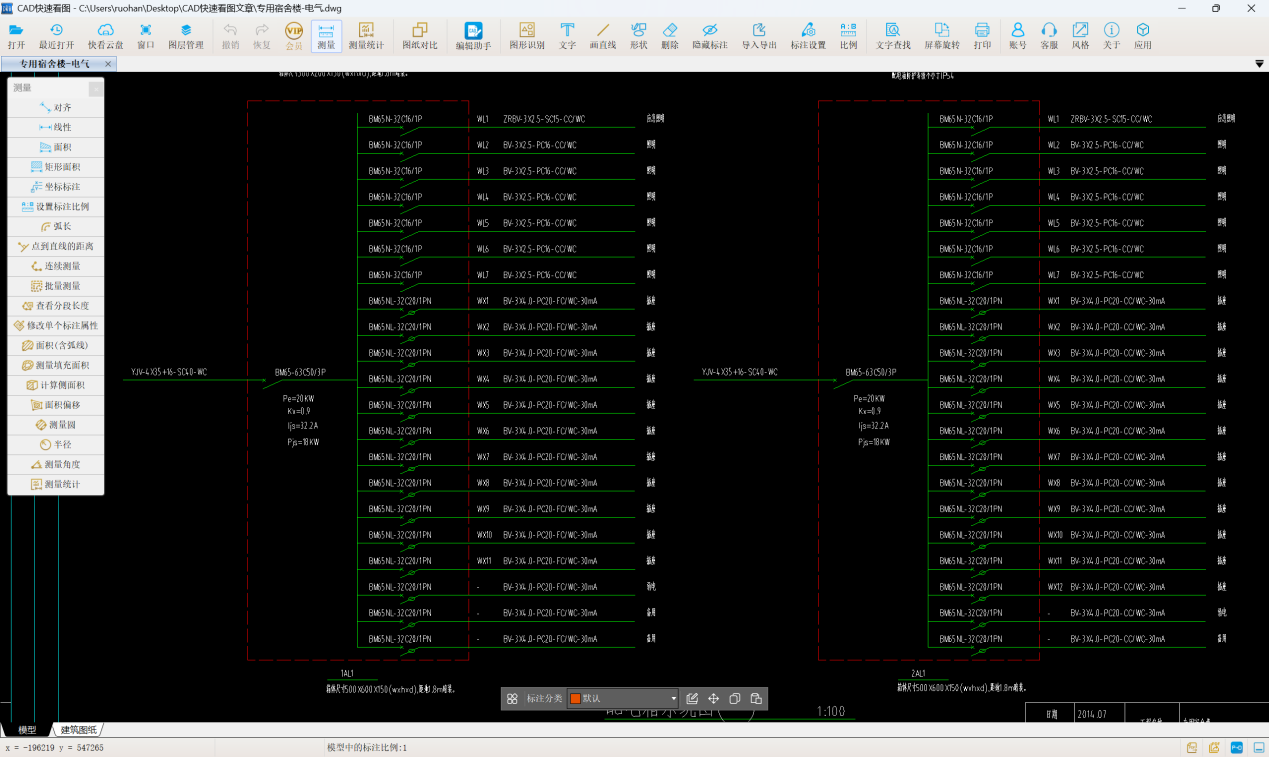

1.观察配电箱系统图和照明平面图，沿用“量长度”的思路处理。

管道长度

电气回路

2.用CAD快速看图查看图纸并计量

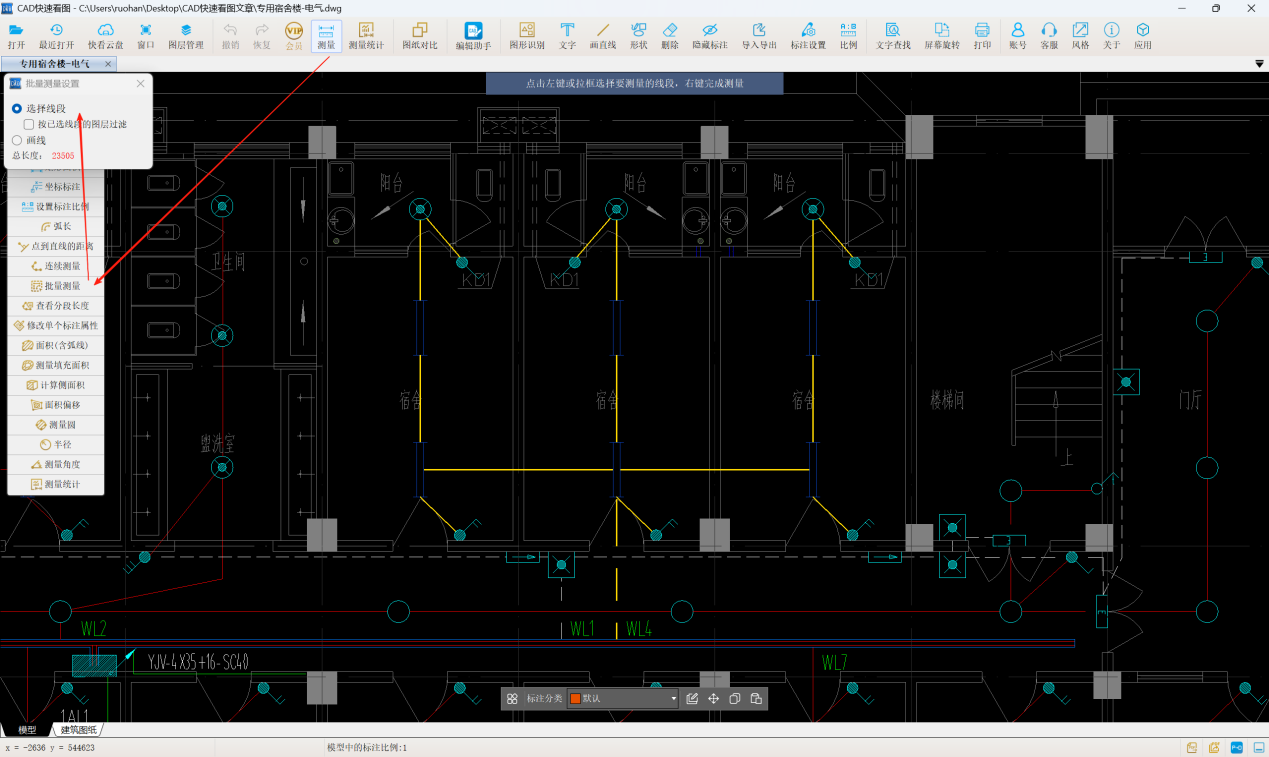

以WL4回路为例进行分析，WL4 BV-3*2.5-PC16-CC/WC：布线，3根2.5mm2穿外径16mm的塑料管，沿顶板和墙面敷设。使用软件的【批量测量】功能，选择线段，单击点选WL4回路上的管，此时软件亮显为金色，右键确认，长度为23505mm，即WL4 PC16水平长度为23.505m。
