防雷接地系统详解：原理、计量、安装
防雷接地安装需要注意哪些要点，图纸计量需要计算哪些部件，比如图纸上会涉及多条接闪带，接闪带长度测量使用CAD快速看图的【批量测量】可以快速帮您搞定。
一、防雷接地概念
1.防雷
1）防雷：防止因雷击而造成伤害。
2）直击雷：雷电直击建筑物，引起建筑物倒塌、设备损坏，人身伤害。
3）方法：避雷针、避雷带、避雷网。
2.静电接地
1）静电接地：防止雷电感应产生危害
2）雷电感应：由于雷击后，巨大的雷电流在周围空间产生迅速变化的强大磁场所致，这种磁场能在附近金属导体上感应出很高的电压。如当雷击杆塔时，在导线上也会产生电磁感应过电压。
3）方法：将金属设备、管道等金属物通过接地专职与大地做可靠的连接。
二、防雷接地装置

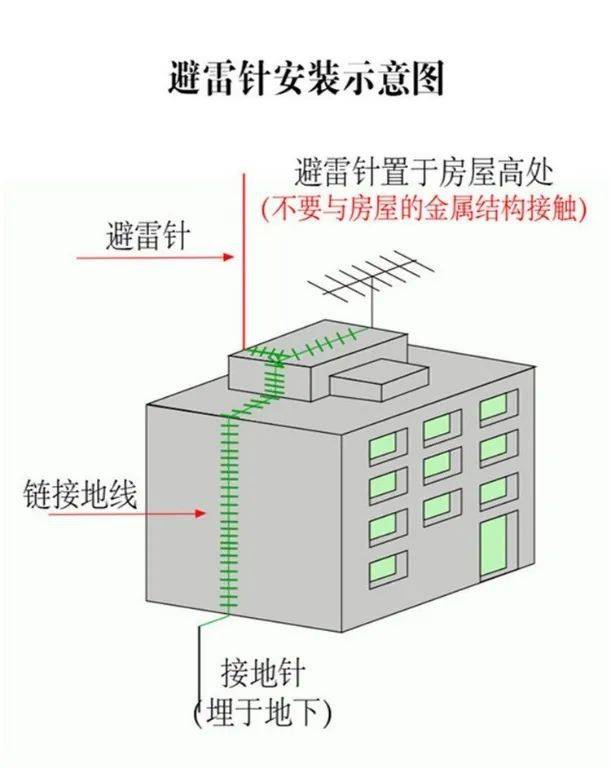

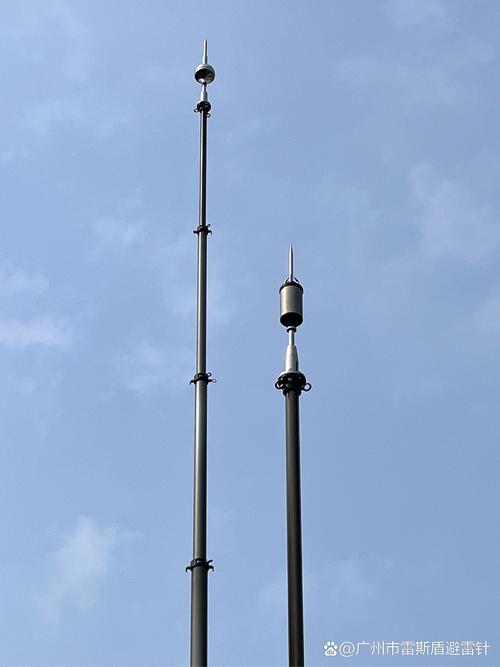

1.避雷针：接受雷电的装置，由钢管或圆钢制成。

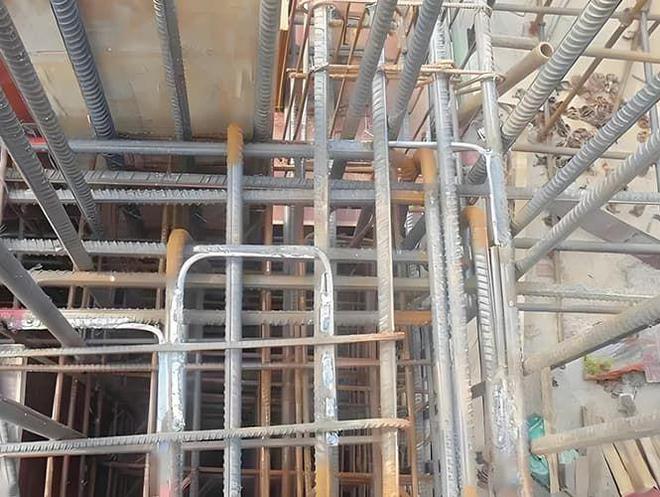

2.避雷引下线：是从避雷针或屋顶避雷网向下沿建筑物、构筑物和金属构件引下的导线，一般采用扁钢或圆钢作为引下线。但目前设计大多采用利用柱内几根主筋做引下线与基础钢筋网焊接形成一个大的接地网。

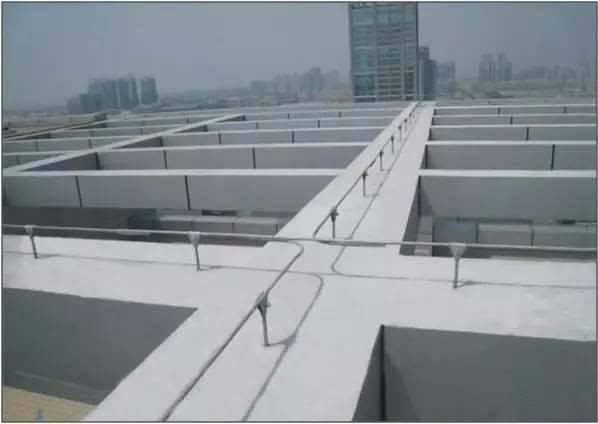

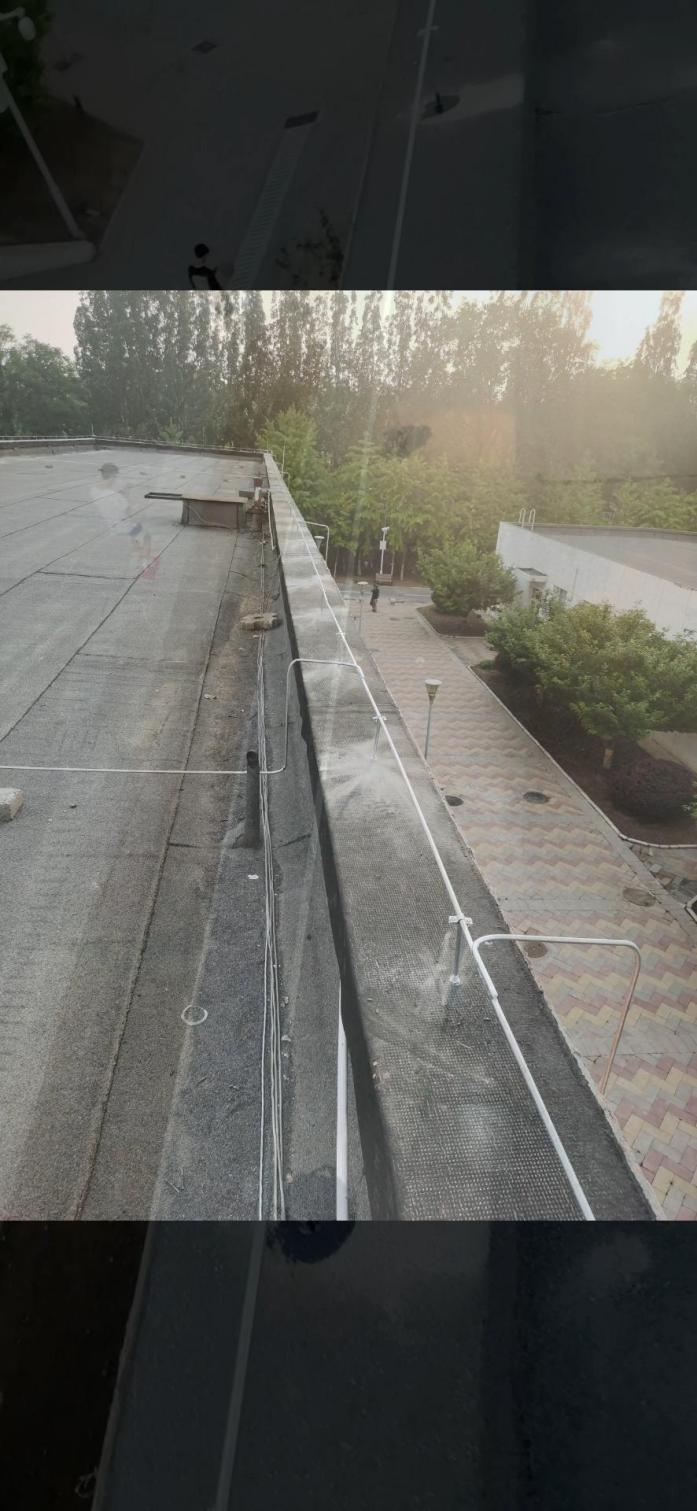

3.避雷网：置于建筑物顶部，一般采用圆钢做避雷网。

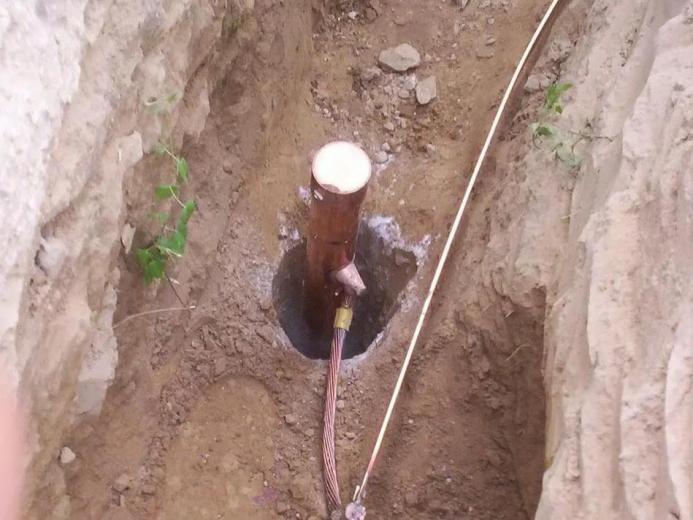

4.接地极：由钢管、角钢、圆钢、同伴或钢板制作而成，一般长度为2.5m，每组3-6根不等，直接打入地下与室外接地母线连接。

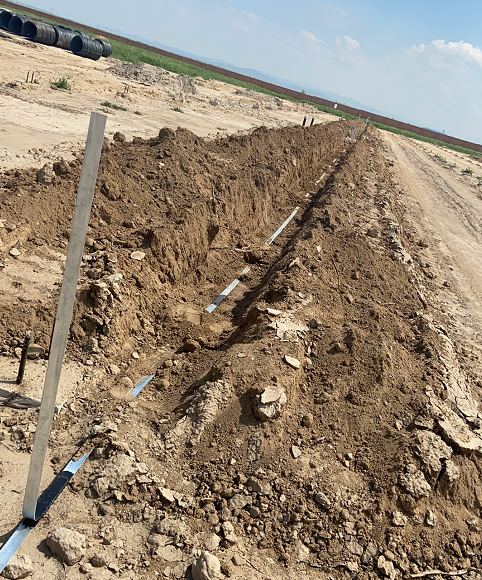

5.接地母线：采用扁钢或圆钢做接地材料。分户内与户外，户内接地母线一般沿墙用卡子固定敷设，户外接地母线一般埋设在地下。

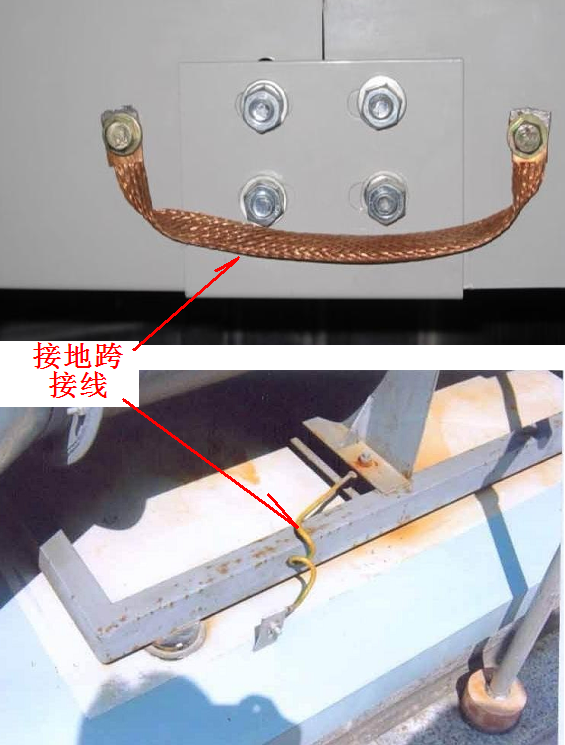

6.接地跨接线：是指接地母线遇有障碍物（如建筑伸缩缝、沉降缝）需跨接时的连接线，或是利用金属构件做接地线进需要焊接的连接线。

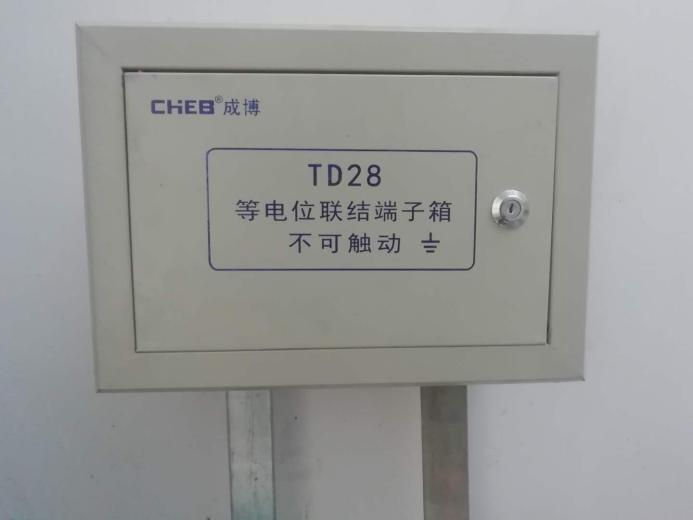

7.等电位装置：等电位是设置于室内、卫生间的防雷接地装置，由接地线、接线盒、接线箱组成，与建筑物内主钢筋连接，形成接地网。
8.均压环：规范要求每隔3层设均压环，利用圈梁钢筋或另设一根扁钢或圆钢于圈梁内做均压环，主要防止侧击雷对建筑造成破环。

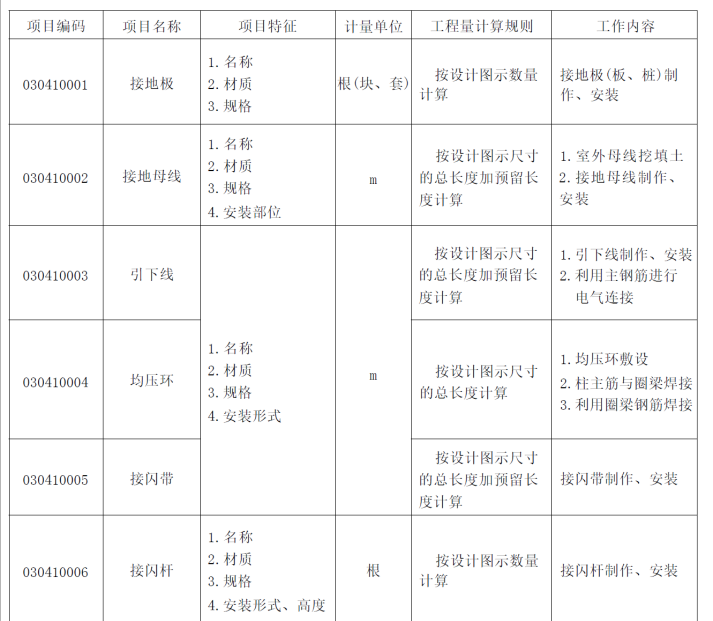

三、计量规则
四、实例分析

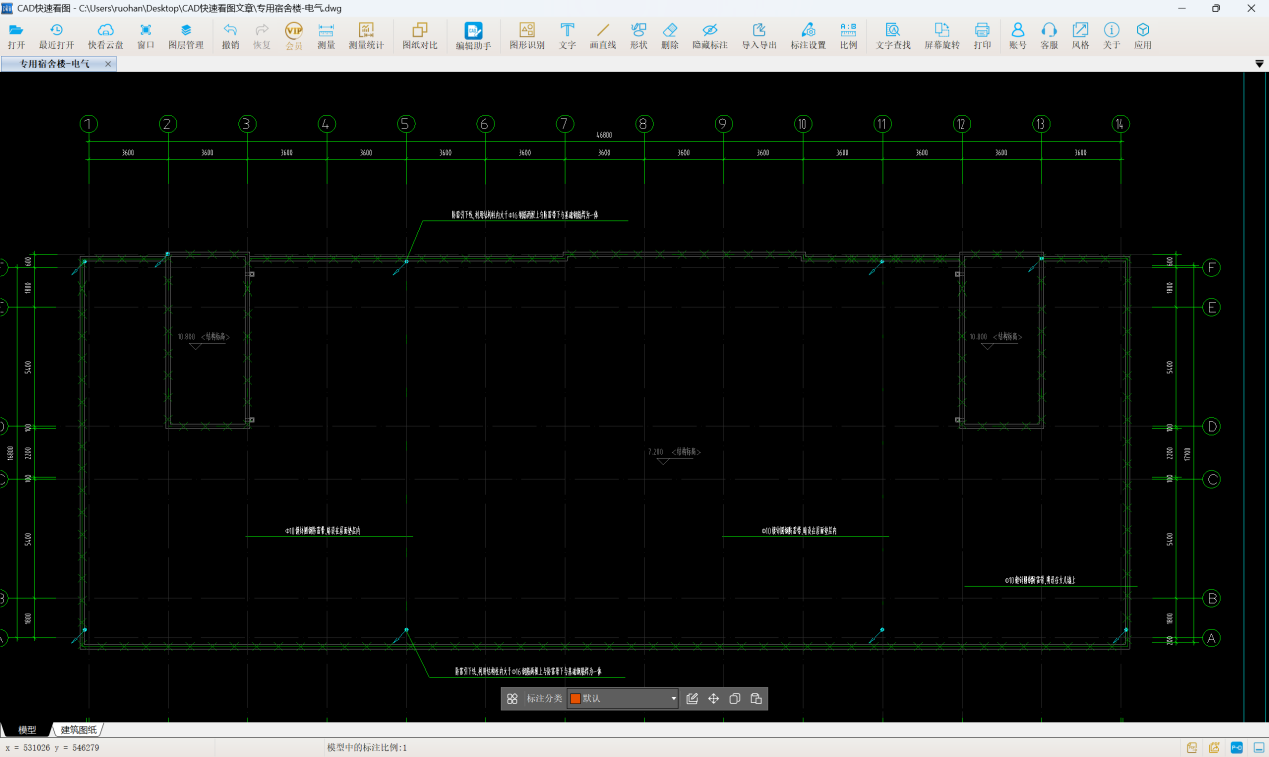

1.计算某宿舍楼的防雷接地工程量，观察防雷平面图，沿用“量长度”的思路处理。
2.用CAD快速看图查看图纸并计量

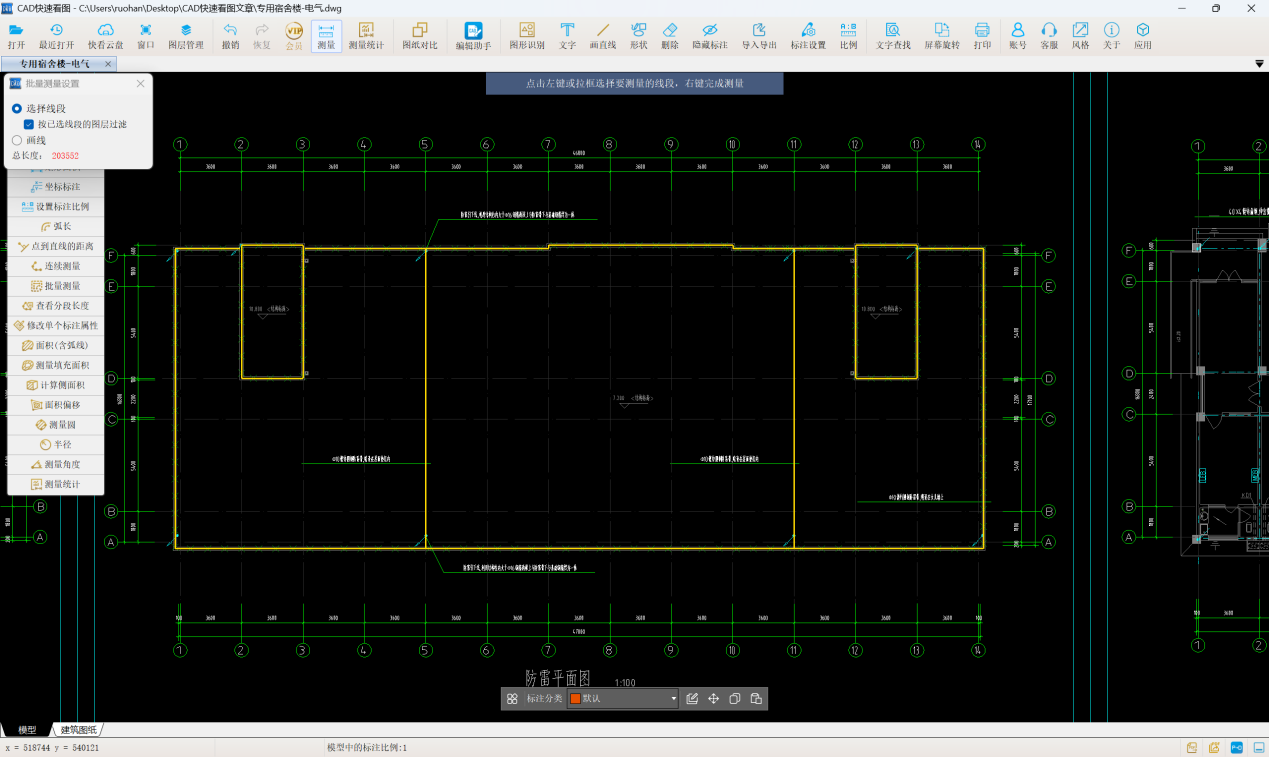

以接闪带为例进行分析，10镀锌圆钢。使用软件的【批量测量】功能，使用选择线段命令，再点选按已选线段的图层过滤，框选防雷平面图得到，接闪带水平长度为203.552m。
接闪带竖向长度：
（10.8-7.2）*4=14.40m
接闪带长度=水平长度+竖直长度=203.552+14.40=217.952m
同样的方法可解得避雷母线长度，CAD快速看图的批量测量，实际工程使用测量相同长度，非常高效。
#防雷接地#接闪带#计量#批量测量
