火灾自动报警系统-消防电器具工程量计算
火灾自动报警系统中包含多种消防电器具，工程计量感烟探测器是按照个数计算，CAD快速看图的【图形识别】功能可以助力工程计算，辅助工程计量。
一、火灾自动报警系统
火灾自动报警系统（编码：030904）包括点型探测器，线型探测器、按钮、消防警铃、声光报警器、消防报警电话插孔（电话）、消防广播（扬声器）、模块（模块箱）、控制箱、远程控制箱（柜）、报警联动一体机

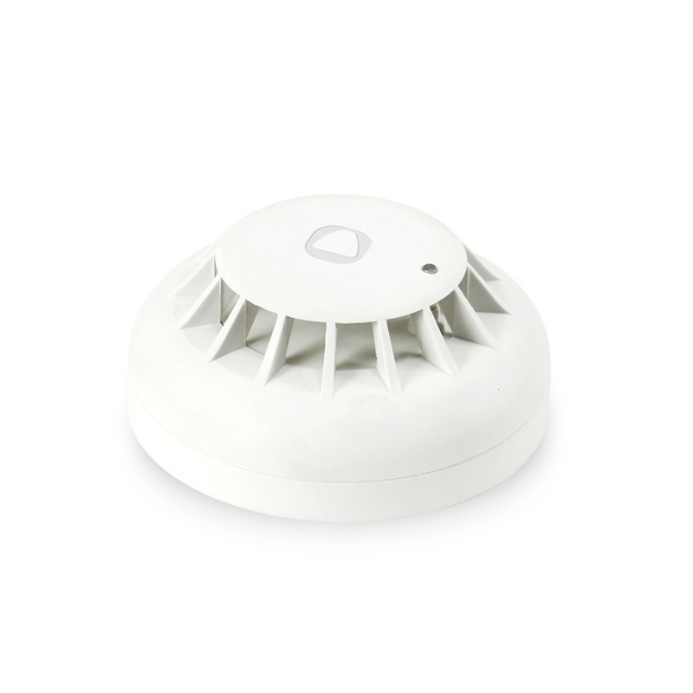

1.点型探测器
工程量计算：按设计图示数量以“个”计算。
项目特征：名称，规格，线制，类型。
工作内容：底座安装，探头安装，校接线，编码，探测器调试。
注：点型探测器包括火焰、烟感、红温、红外光束、可燃气体探测器等。
2.线型探测器
工程量计算：按设计图示长度以“m”计算。
项目特征：名称，规格，安装方式。
工作内容：探测器安装，接口模块安装，报警终端安装，校接线。

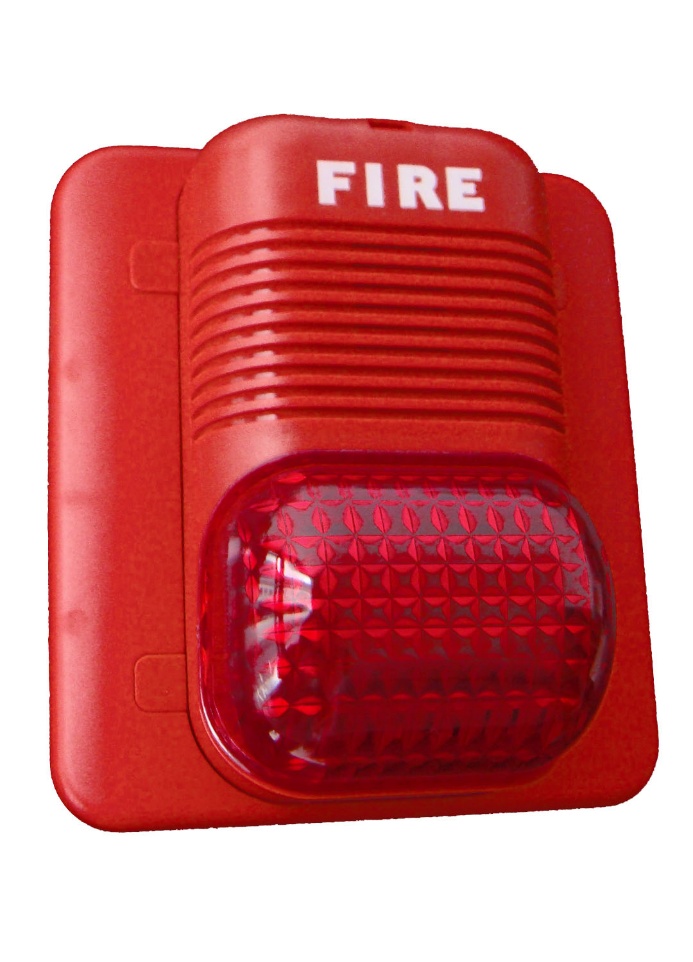

3.按钮、消防警铃、声光报警器
工程量计算：按设计图示数量以“个”计算。
项目特征：名称，规格。
工作内容：安装，校接线，编码，调试。

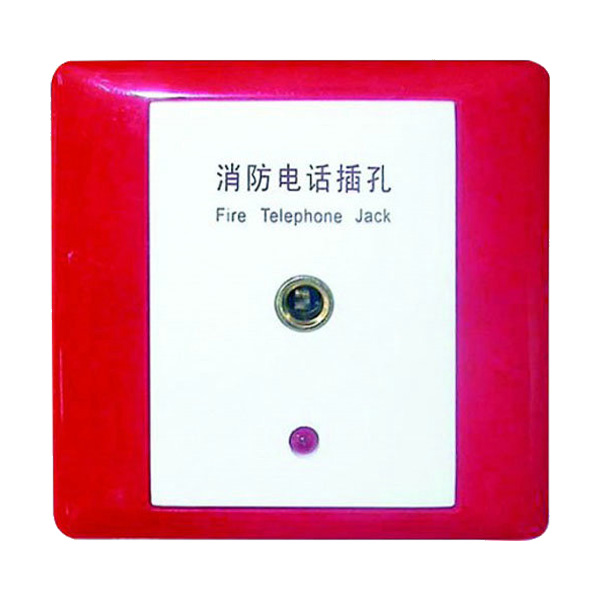

4.消防报警电话插孔
工程量计算：按设计图示数量以“个”计算。
项目特征：名称，规格，安装方式。
工作内容：安装，校接线，编码，调试。

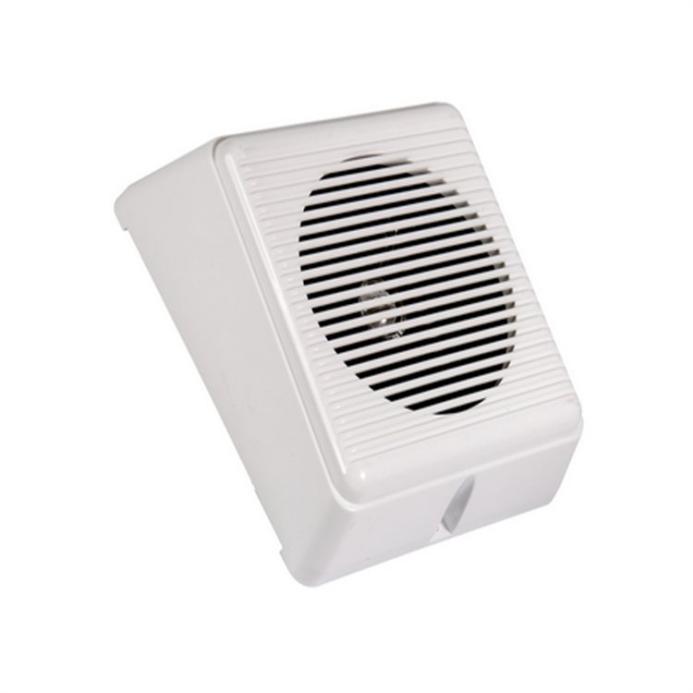

5.消防广播（扬声器）
工程量计算：按设计图示数量以“个”计算。
项目特征：名称，功率，安装方式。
工作内容：安装，校接线，编码，调试。

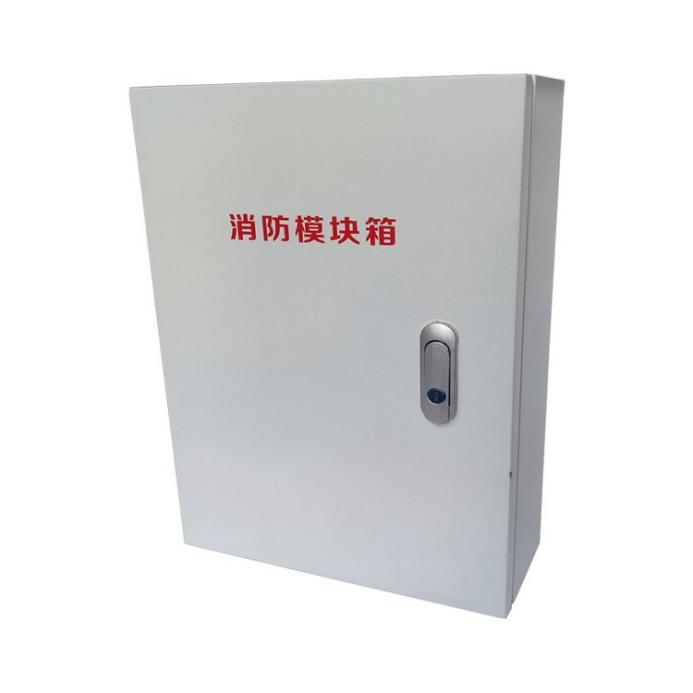

6.模块（模块箱）
工程量计算：按设计图示数量以“个（台）”计算。
项目特征：名称，规格，类型，输出形式。
工作内容：安装，校接线，编码，调试。

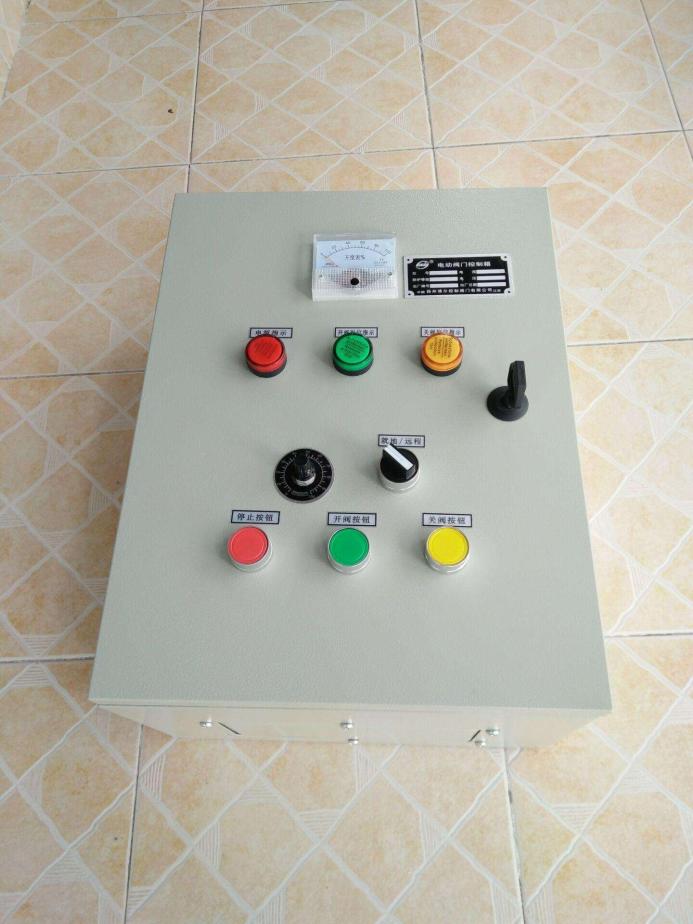

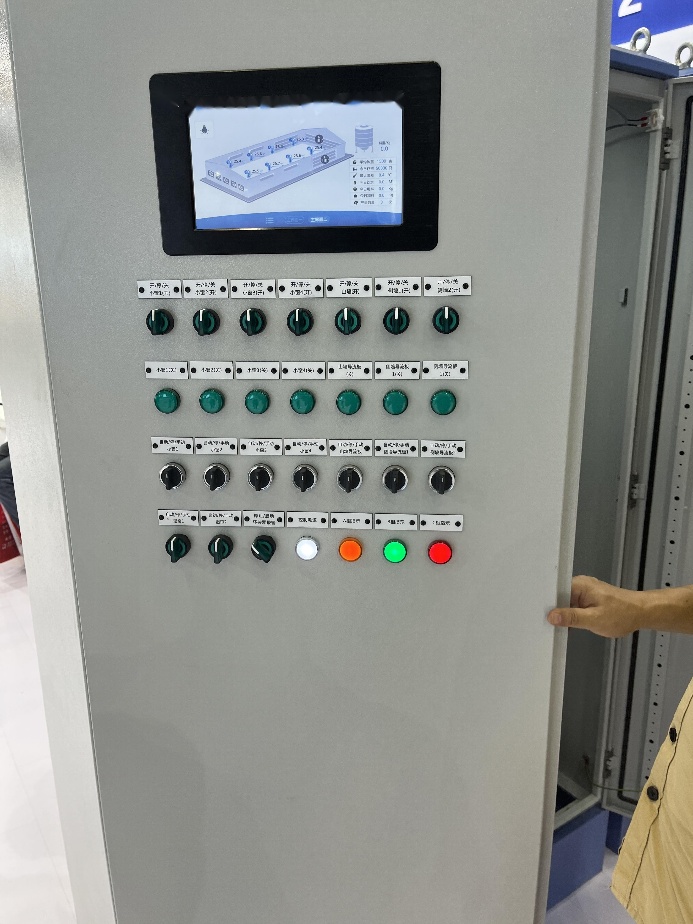

7.控制箱
工程量计算：按设计图示数量以“个（台）”计算。
项目特征：多线制，总线制，安装方式，控制点数量，显示器类型。
工作内容：本体安装，校接线，遥测绝缘电阻，排线、绑扎、导线标识，显示器安装，调试。
8.远程控制箱（柜）
工程量计算：按设计图示数量以“台”计算。
项目特征：规格，控制回路。
工作内容：本体安装，校接线，遥测绝缘电阻，排线、绑扎、导线标识，显示器安装，调试。

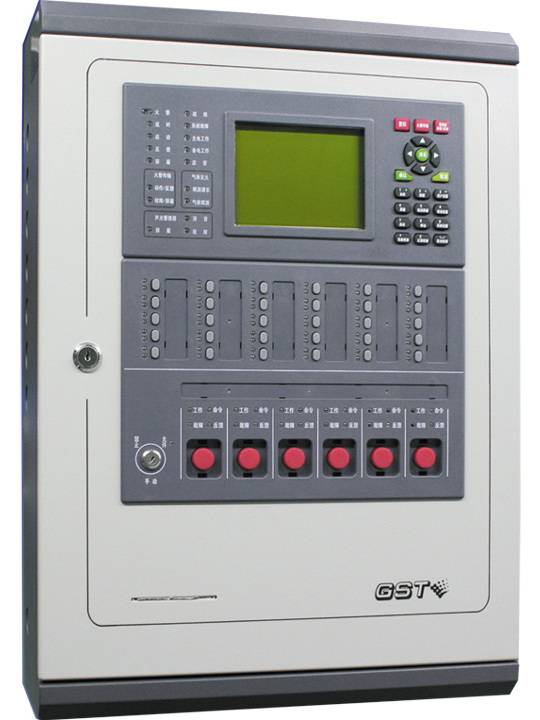

9.控制主机
工程量计算：按设计图示数量以“台”计算。
项目特征：规格、线制，控制回路，安装方式。
工作内容：安装，校接线，调试。
注：控制主机包括火灾报警系统控制主机、联动控制主机、消防广播及对讲电话主机（柜）。

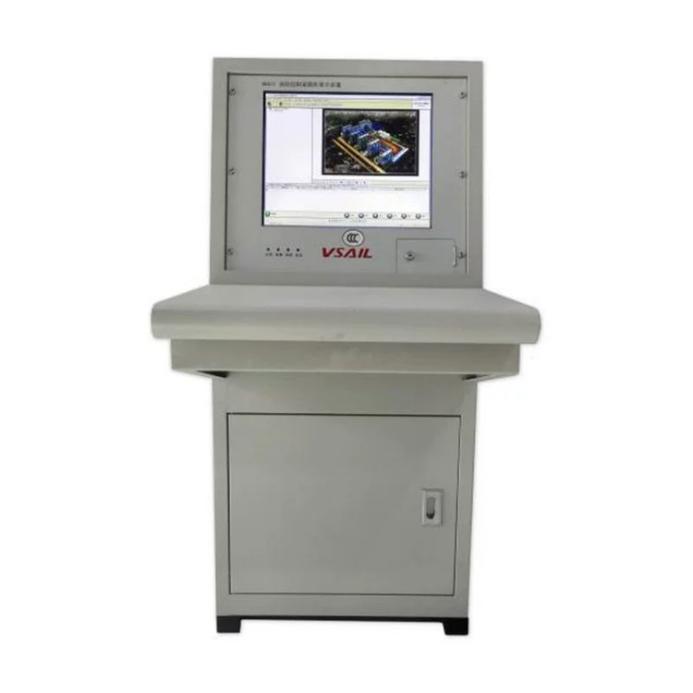

10.火灾报警控制微机（CRT）
工程量计算：按设计图示数量以“台”计算。
项目特征：规格，安装方式。
工作内容：安装，调试。

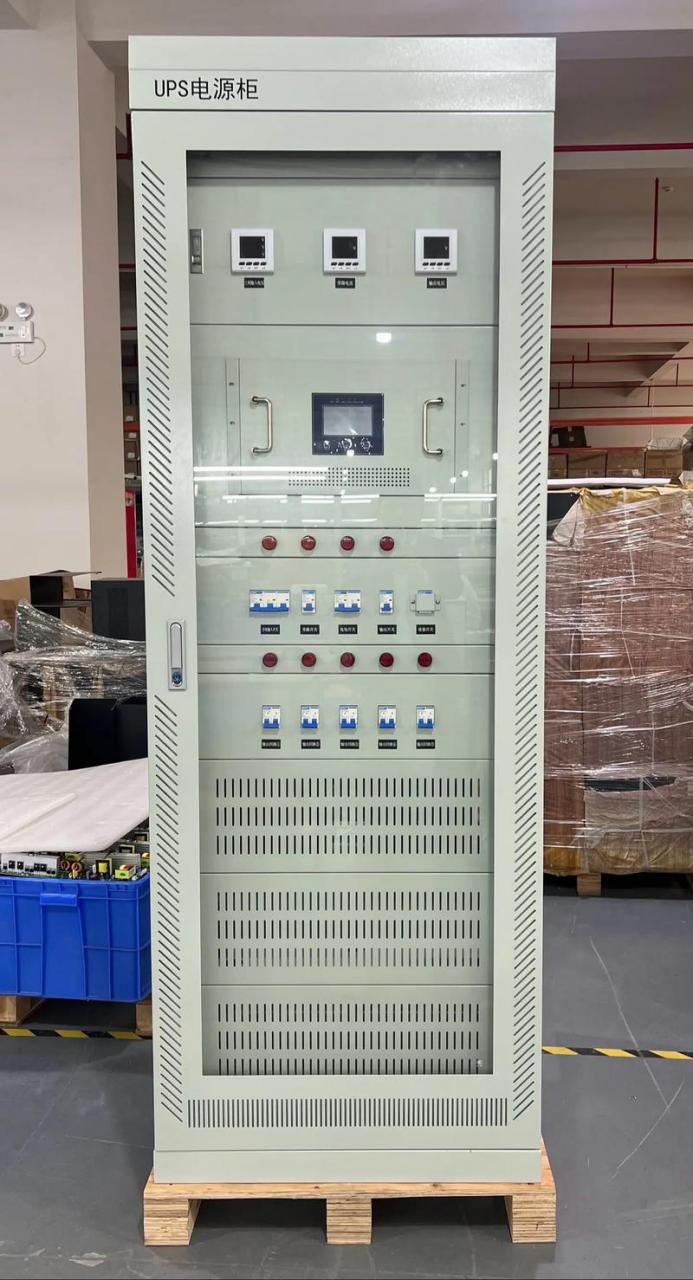

11.备用电源及电池主机（柜）
工程量计算：按设计图示数量以“台”计算。
项目特征：名称，容量，安装方式。
工作内容：安装，调试。

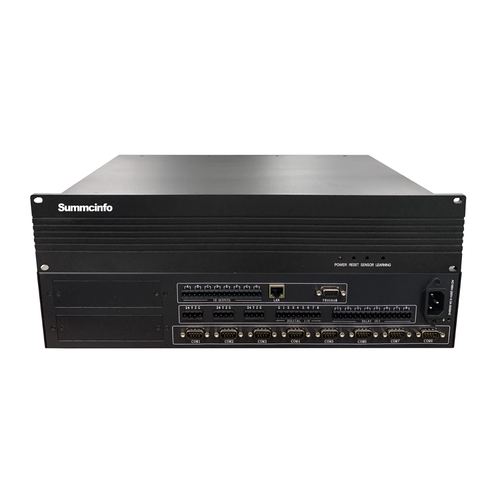

12.报警联动一体机
工程量计算：按设计图示数量以“台”计算。
项目特征：规格、线制，控制回路，安装方式。
工作内容：安装，校接线，调试。
二、火灾报警系统分类
1. 区域报警系统由火灾探测器、区域控制器、火灾报警装置等构成，适用于小型建筑等单独使用。
2.集中报警系统由火灾探测器和集中控制器等组成，适用于高层的宾馆、商务楼、综合楼等建筑使用。
3.控制中心报警系统由设置在消防控制室的集中报警控制器、消防控制设备等组成，适用于大型建筑群、超高层建筑，可对建筑中的消防设备实现联动控制和手动控制。
三、实例分析

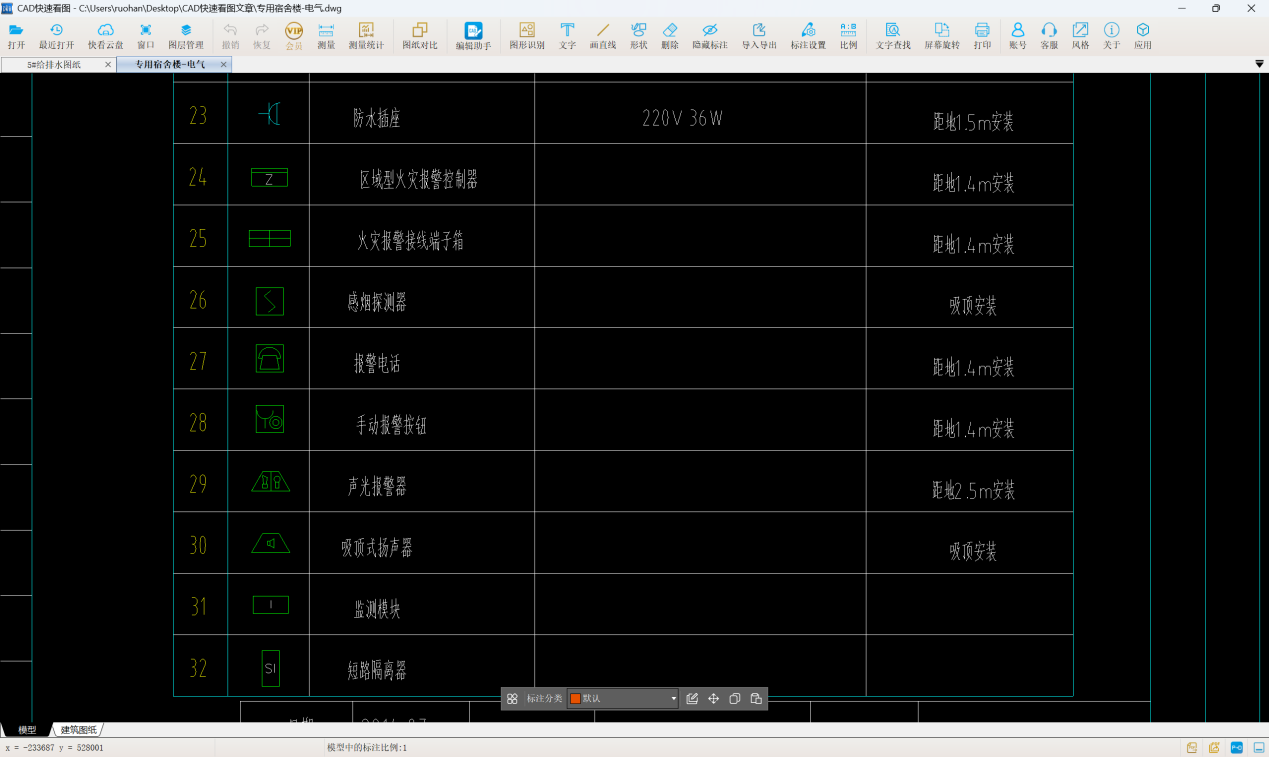

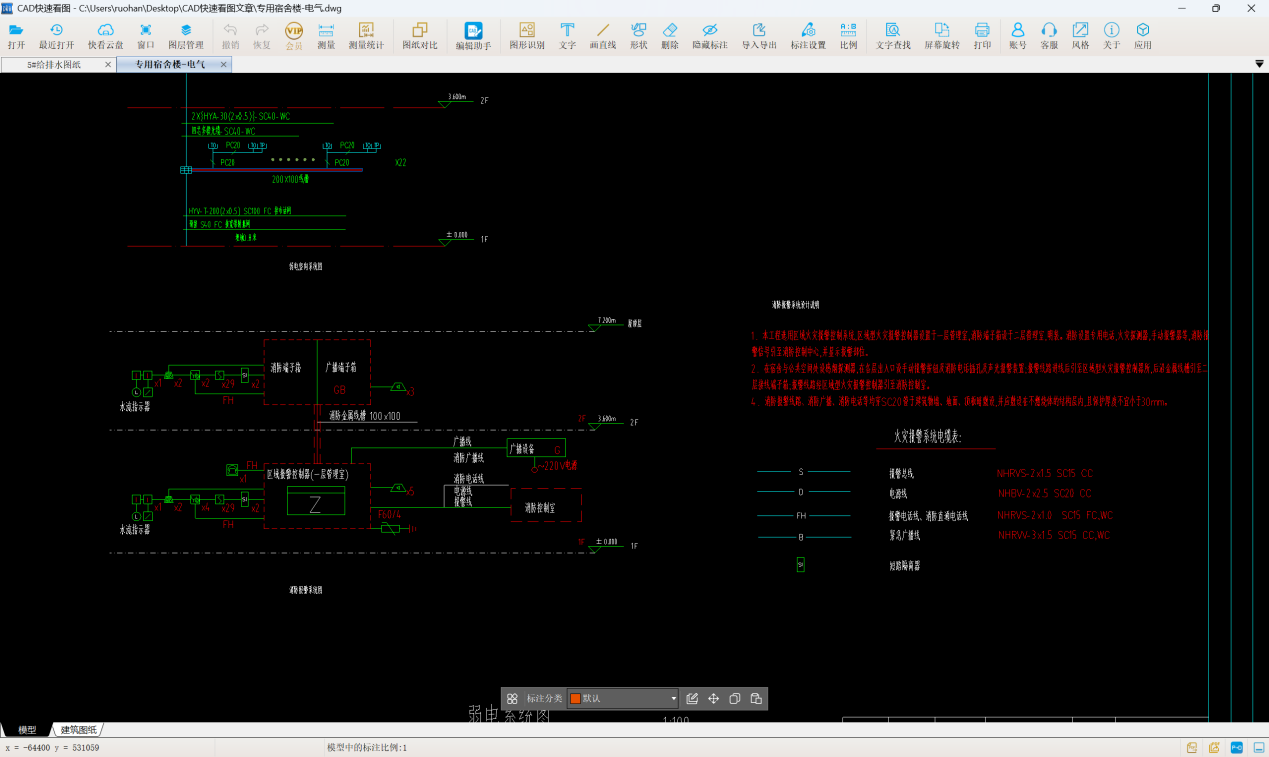

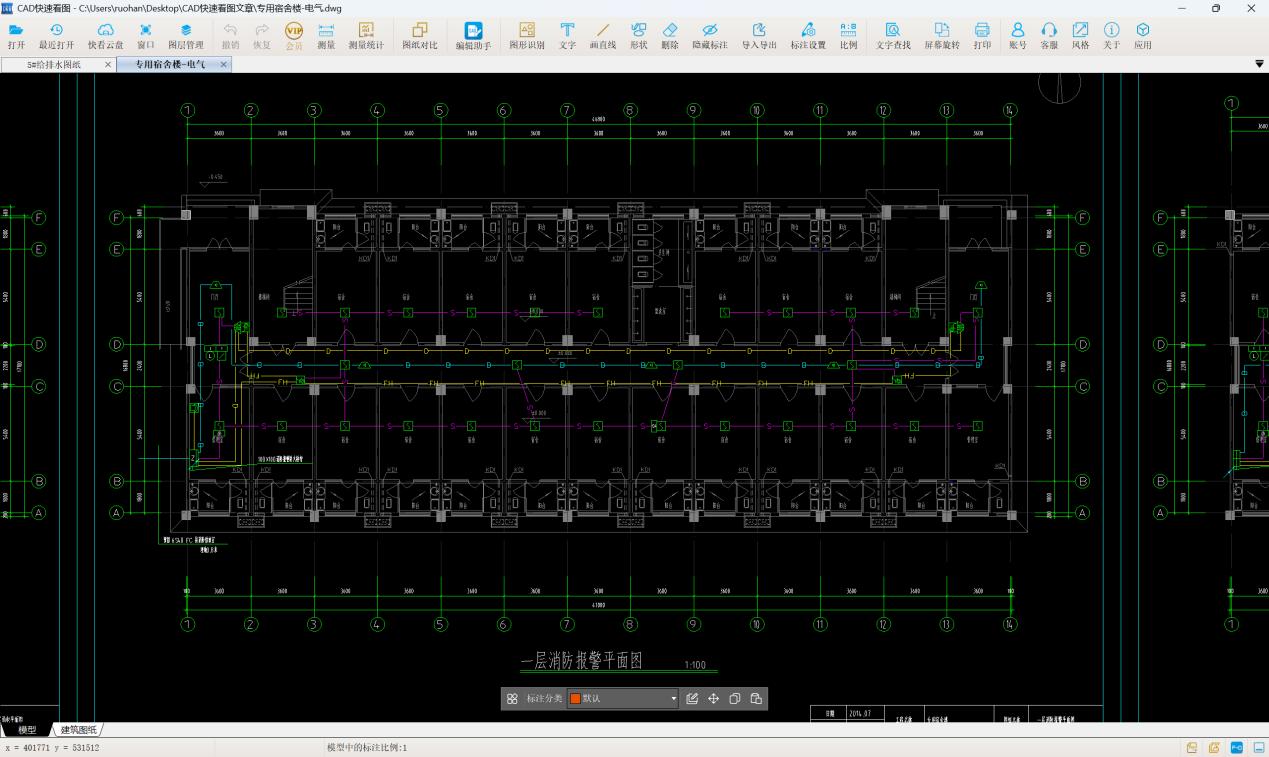

计算某宿舍楼内的火灾报警系统消防电器具工程量，观察图例表、消防报警系统图和平面图，仍然沿用“数个数”的思路处理，使用CAD快速看图的【图形识别】功能快速计量。

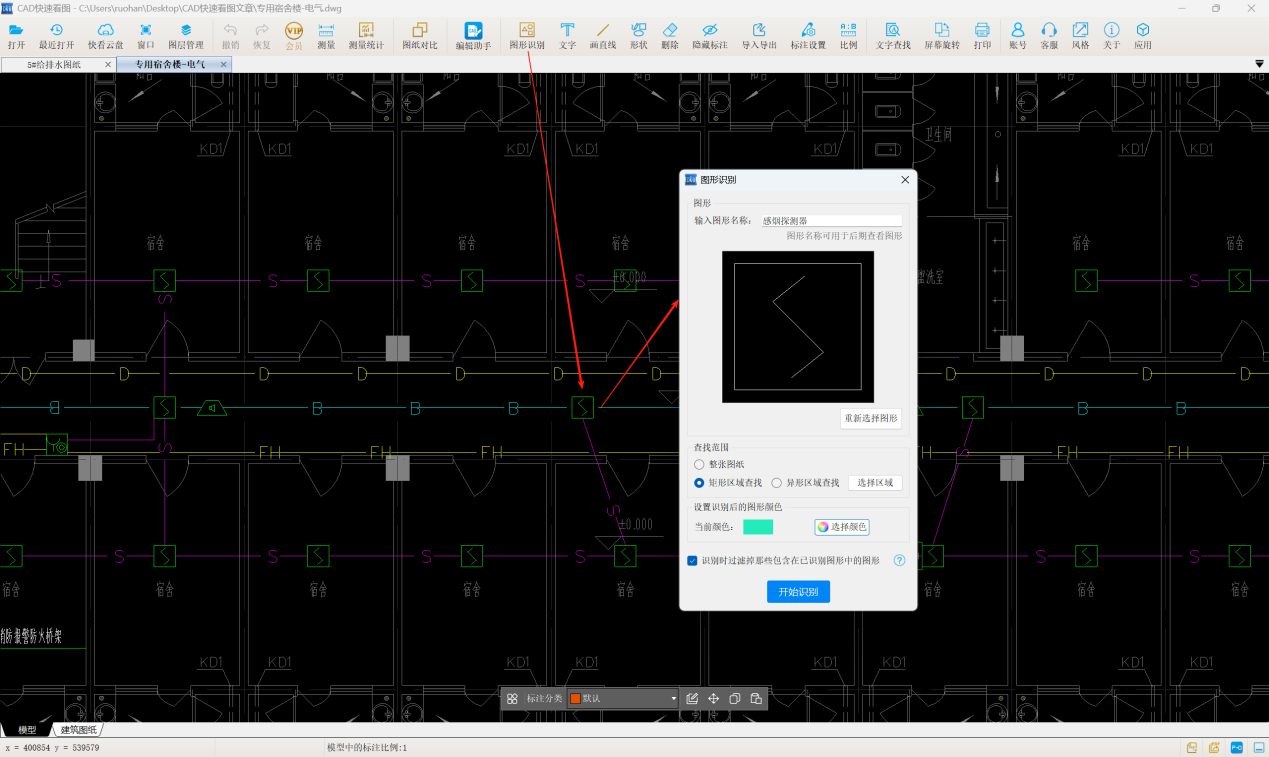

以感烟探测器为例，进行识别，框选范围为一层和二层消防报警平面图，得到感烟探测器的数量为58个。
同样的方法可得到其他消防电器具数量，此处不再赘述。
火灾报警系统消防电器具数量可以不在手动统计，CAD快速看图的图形识别功能可以快速识别图形数量，计算计量不发愁。
#火灾报警系统#消防#器具#计量#图形识别
