柱加固要点解析

1.增大截面加固法注意事项：

1.1增大截面法加固柱应根据柱的类型、截面形式、所处位置及受力情况等的不同，采用相应的加固构造方式。

1.2新增纵向受力钢筋应由计算确定，但直径不应小于14mm。钢筋在加固楼层范围内应通长设置。纵筋布置以不与梁相交为宜，若相交则应采用植筋技术锚固于梁中，且满足植筋边距、间距与深度的要求。

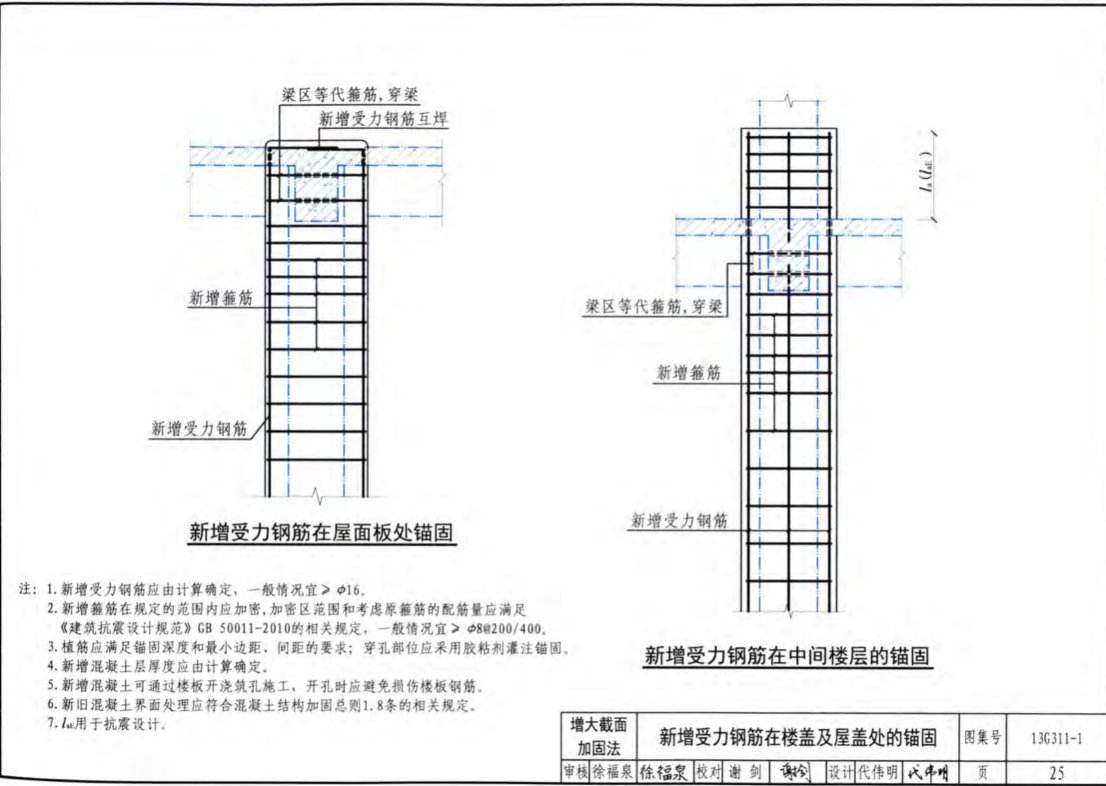

1.3纵向受力钢筋上下两端应有可靠锚固。纵筋下端应伸入基础并应满足锚固要求;上端应穿过楼板与上层柱连接或在屋面板处封顶锚固。

1.4新增箍筋应使新旧两部分整体工作，筋直径宜与原筋相同，但不应小于8mm。箍筋在规定的范围内应加密,其间距和加密区范围应满足《建筑抗震设计规范》GB50011-2010的相关规定。

1.5 箍筋形式可采用单一封闭箍、U形箍、「形箍,或者封闭箍+U形箍、「形箍;新增箍筋与原箍筋可焊接连接，单面焊接时焊接长度不小于10d，双面焊接时焊接长度不小于5d.

1.6节点部位，即纵横框架梁区域，为减小筋穿梁钻孔工作量和对原结构的损伤,箍筋可按nAsvfyw/s等效换算为直径和间距较大的等代筋，等代筋的间距可取为200mm。

1.7新增钢筋与原混凝土之间的间隙不宜小于钢筋直径d;新增混凝土厚度应满足《混凝土结构设计规范》GB50010-2010对混凝土保护层厚度的规定。

1.8新增混凝土强度等级应比原柱提高一级,且不宜低于C25.

1.9新增钢筋穿原结构梁、板、墙的孔洞应采用胶粘剂灌注锚固

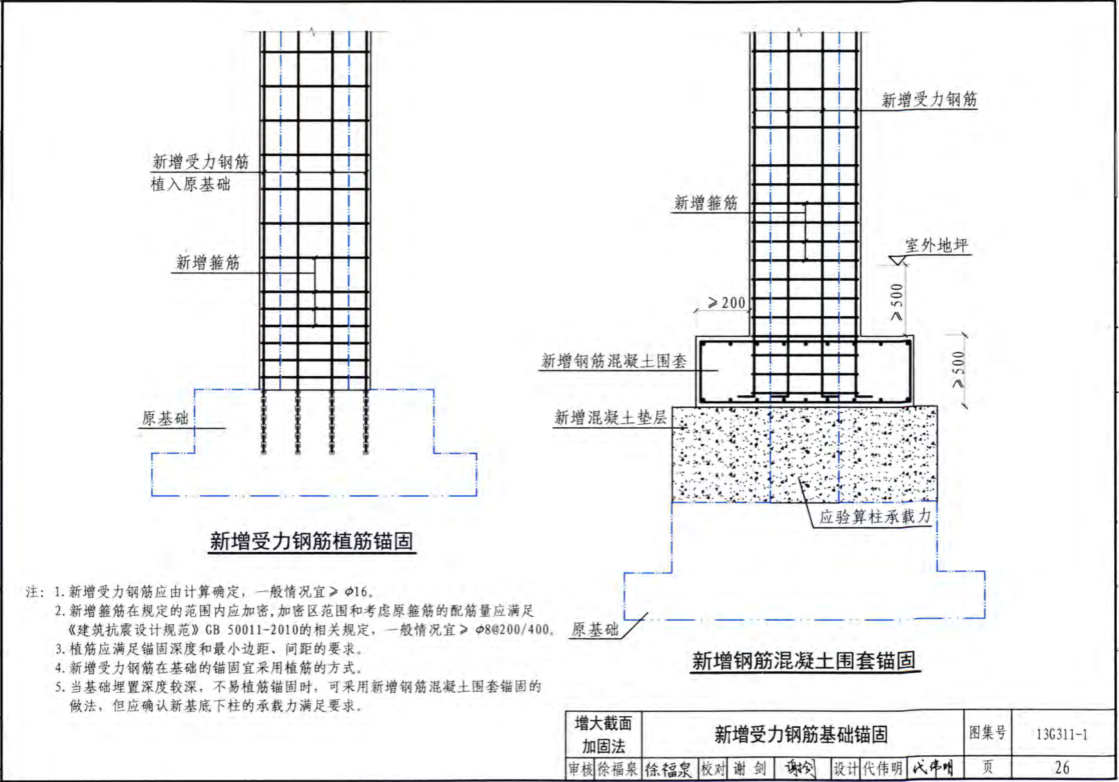

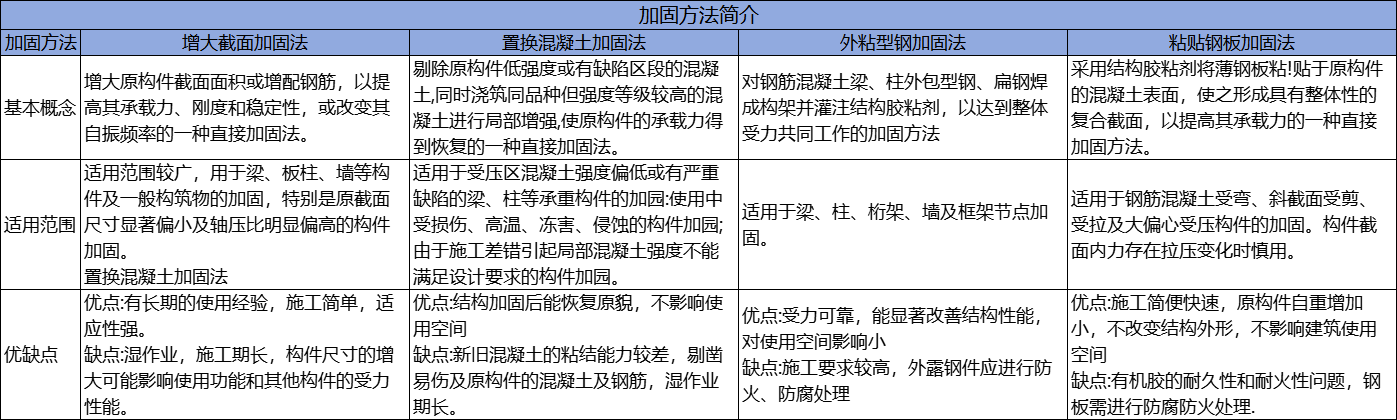

柱增大截面加固法图集简介

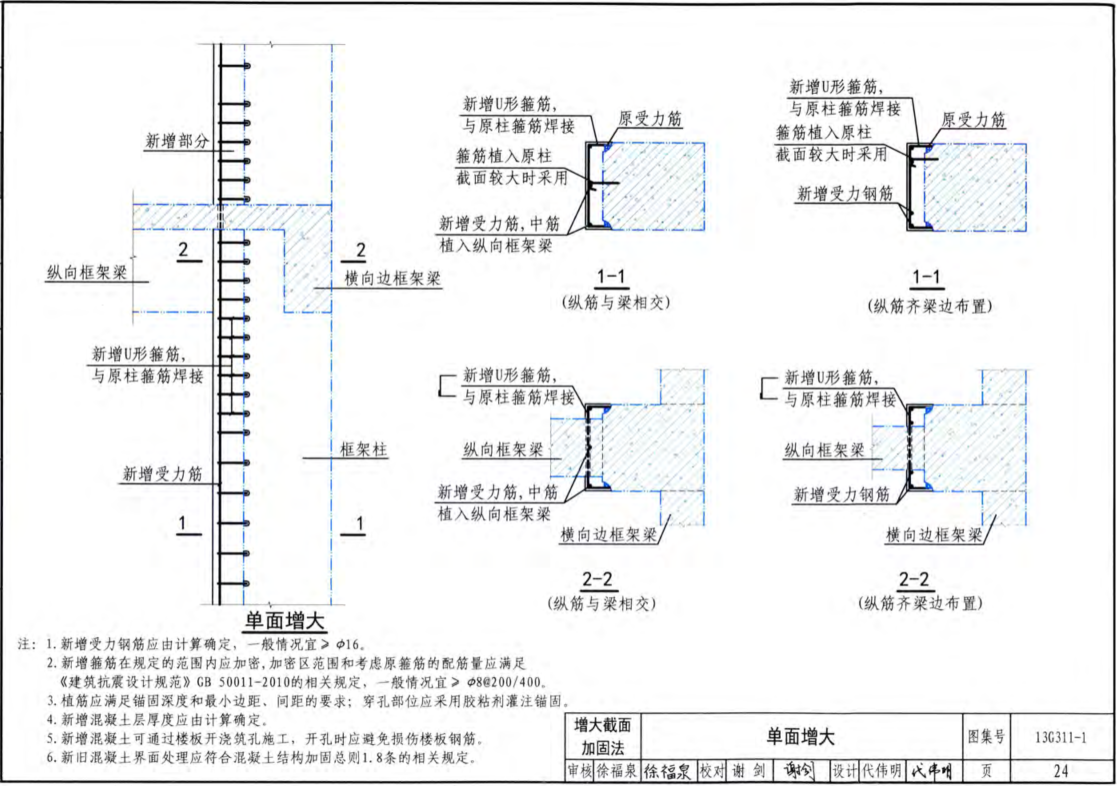

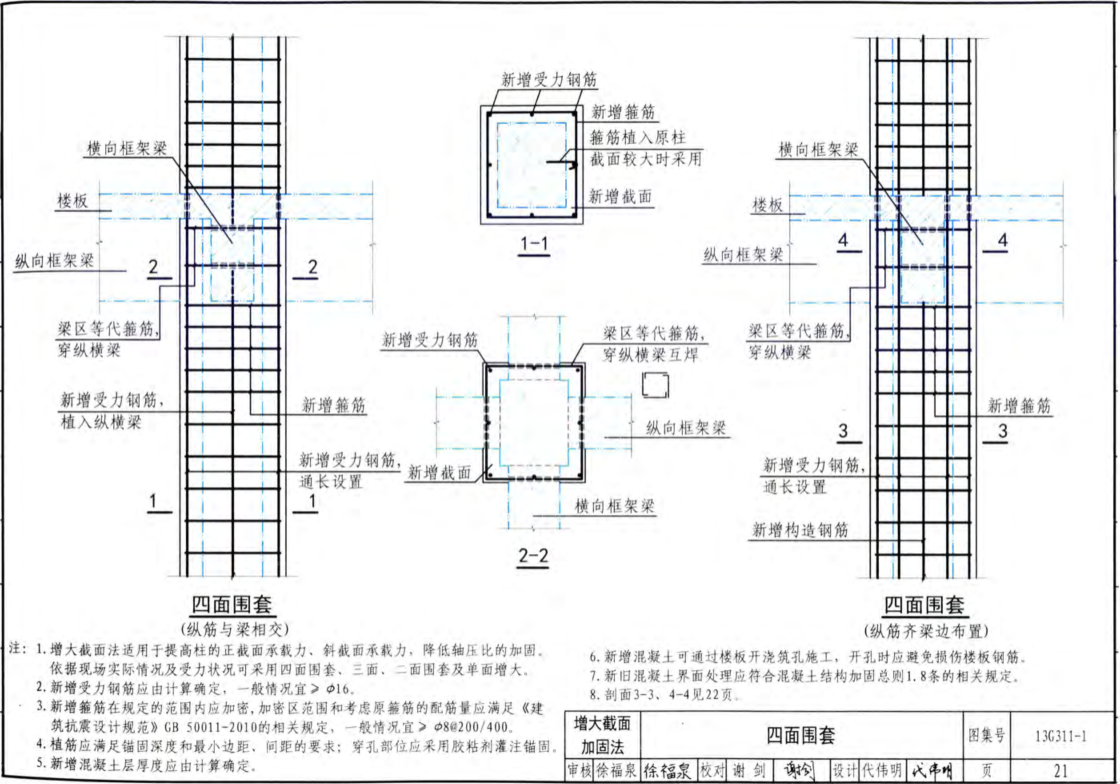

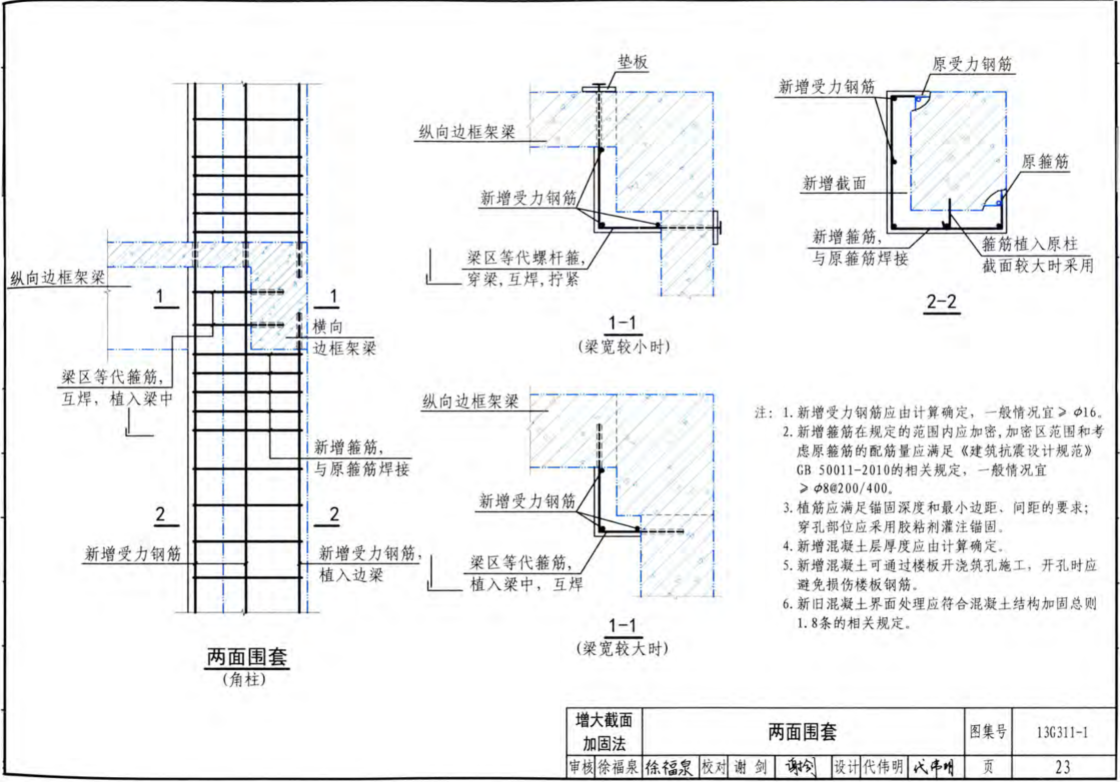

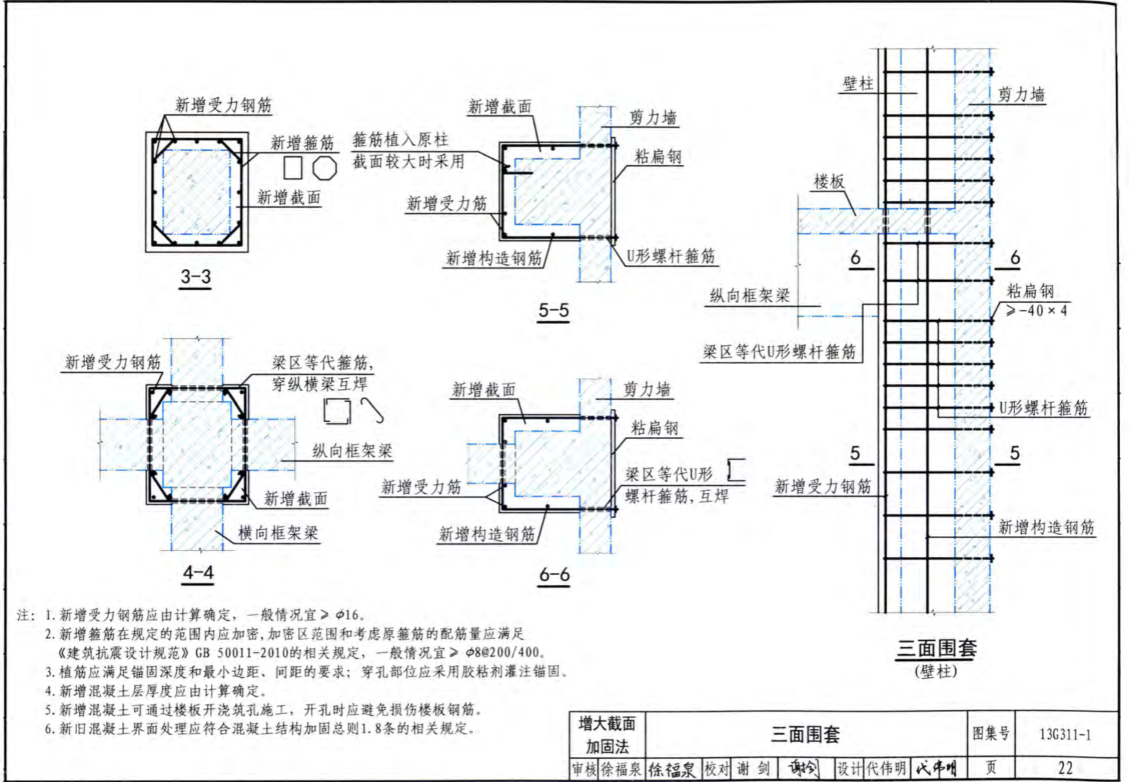

增大截面法适用于提高柱的正截面承载力、斜截面承载力，降低轴压比的加固依据现场实际情况及受力状况可采用四面围套、三面、二面围套及单面增大。
新增受力钢筋应由计算确定，一般情况宜≥φ16
新增箍筋在规定的范围内应加密,加密区范围和考虑原箍筋的配筋量应满足《建筑抗震设计规范》GB50011-2010的相关规定，一般情况宜>中8@200/400.
植筋应满足锚固深度和最小边距、问距的要求;穿孔部位应采用胶粘剂灌注锚固
新增混凝土层厚度应由计算确定

2 、外粘型钢加固法

2.1外粘型钢加固法加固柱应根据柱的类型、截面形式、所处位置及受力情况等的不同，采用相应的加固构造方式。

2.2柱的纵向受力角钢应由计算确定，但不应小于L75x5角钢在加固楼层范围内应通长设置;对于梁齐柱边布置的节点区及壁柱情况，角钢可换成等代扁钢。

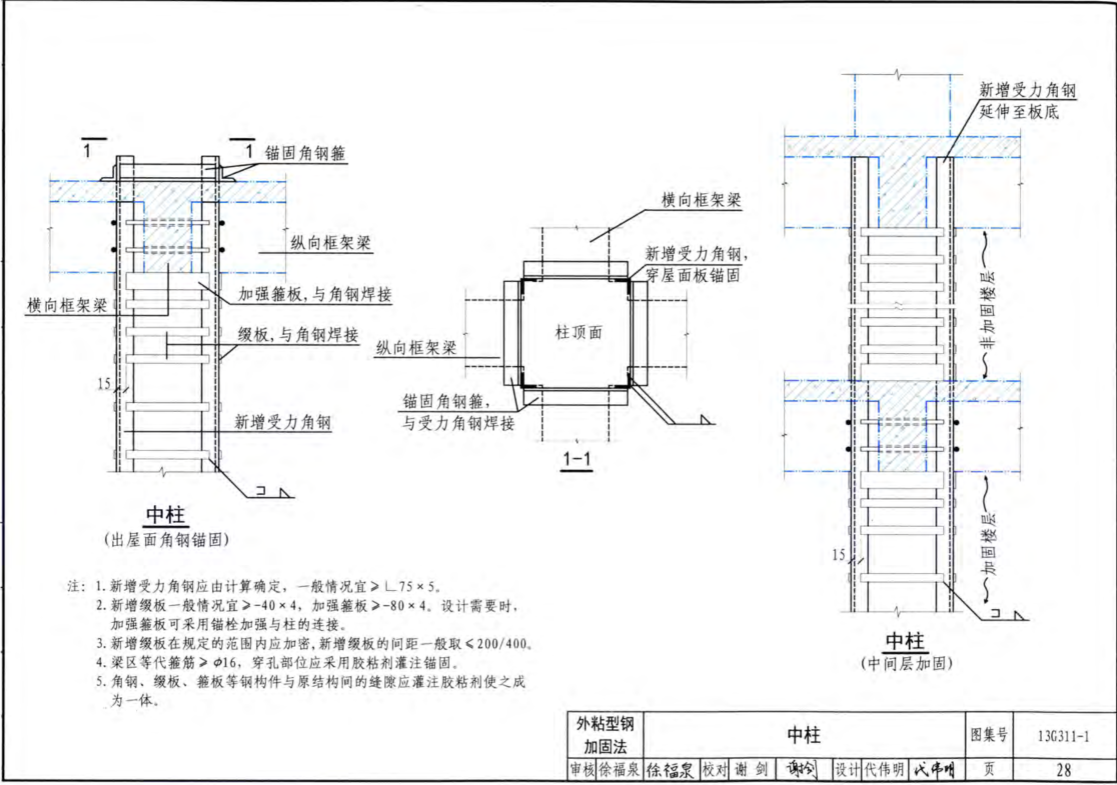

2.3纵向角钢上下两端应有可靠锚固。角钢下端应锚固于基础;中间应穿过各层楼板，上端应伸至加固层的上一层楼板底或锚固于屋面顶板上。

2.4 沿柱轴线方向应每隔一定距离用扁钢制作的板或缓板与角钢焊接。箍板或缀板截面不应小于40x4mm,间距不应大于20r(r为单根角钢截面的最小回转半径)，且不应大于500mm;在规定的范围内，其间距应适当加密，加密区范围和考虑原箍筋的总配筋量应满足《建筑抗震设计规范》GB50011-2010的相关规定。

2.5节点位置箍板可按nAsf/s等效换算为等代箍筋,以便穿梁与角钢焊接;对于扁钢可改用螺杆穿过拧紧，穿梁的孔洞应采用胶粘剂灌注锚固。

2.6外粘型钢加固柱时，应将原构件截面的棱角打磨成圆角:其半径r>7mm。

2.7外粘型钢的注胶应在型钢构架焊接完成后进行，胶厚度宜控制在3~5mm;局部允许有长度不大于300mm、厚度不大于8mm的胶缝，但不得出现在角钢端部600mm范围内。

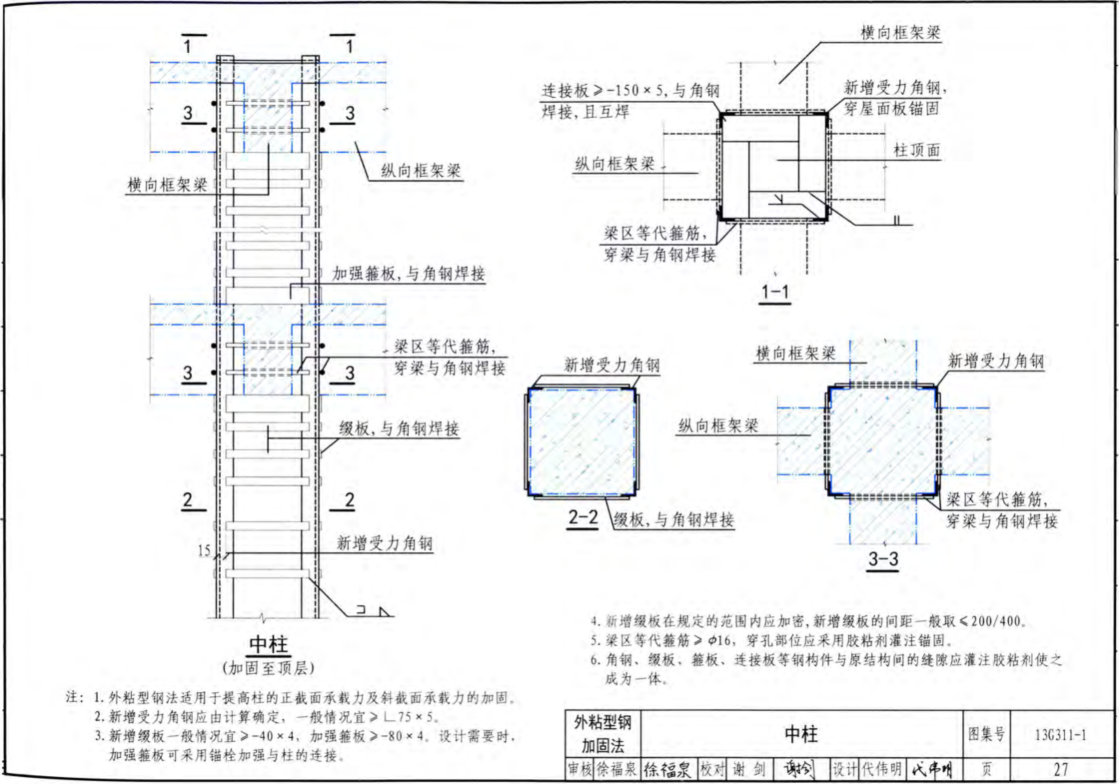

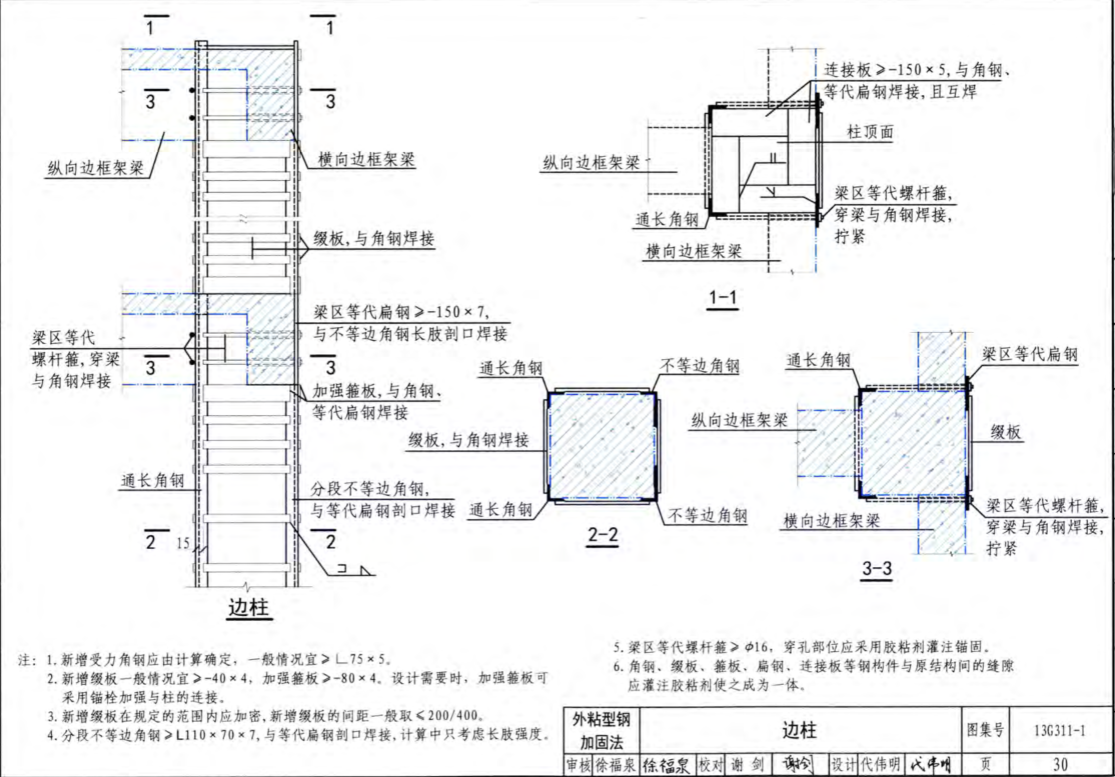

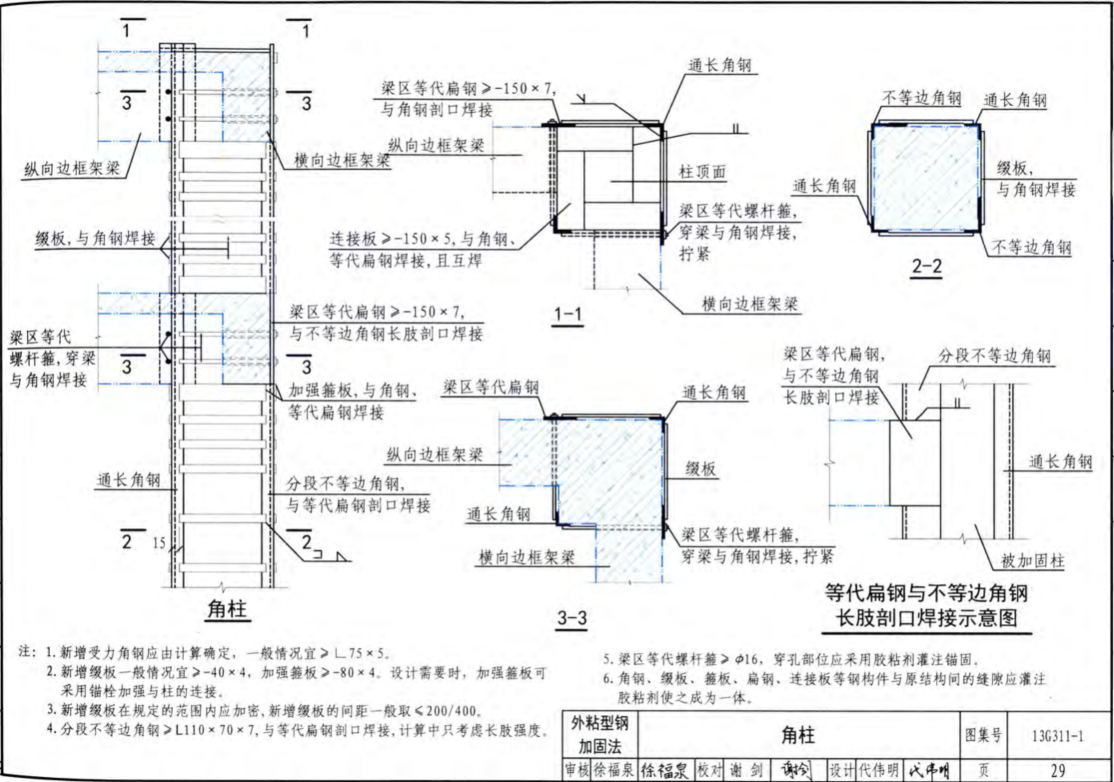

柱外粘型钢加固法图集简介

1.外粘型钢法适用于提高柱的正截面承载力及斜截面承载力的加固

2.新增受力角钢应由计算确定，一般情况宜≥L75x5

3.新增缀板一般情况宜≥-40x4，加强箍板≥-80x4。设计需要时,加强箍板可采用锚栓加强与柱的连接

4.新增缀板在规定的范围内应加密,新增缀板的间距一般取≤200/400

5.梁区等代箍筋>φ16，穿孔部位应采用胶粘剂灌注锚固

6.角钢、缀板、箍板、连接板等钢构件与原结构间的缝隙应灌注胶粘剂使之成为一体。
